4
ITALIANO
Custodia per grandi ottiche
2. Montare la telecamera sulla slitta utilizzando
la piastrina isolante e la vite da 1/4” in
dotazione (Fig. 3). Se necessario utilizzare i
distanziali per posizionare nel modo corretto
telecamera ed ottica.
3. Inserire i cavi attraverso i pressacavi ed
eseguire le connessioni elettriche necessarie,
assicurarsi che i pressacavi siano fissati
saldamente.
Versione 12V DC/24V AC: Il circuito
risulterà connesso tramite i morsetti indicati
nello schema in Fig. 4 nel caso di tensione di
alimentazione del riscaldamento di 24V AC.
Versione 115/230V AC: Il circuito
risulterà connesso tramite i morsetti indicati
nello schema in Fig. 5 nel caso di tensione
di alimentazione del riscaldamento di
115/230V AC.
4. Fissare la flangia anteriore completa di vetro
al germanio, e flangia posteriore completa
dei 4 pressacavi, al corpo custodia tramite
le apposite viti di fissaggio (Fig.6). Prestare
attenzione a non danneggiare le guarnizioni
di tenuta (assicurarsi che siano correttamente
inserite nelle proprie sedi).
Installazione della custodia
Questa sezione descrive come installare la
custodia su staffa a parete o su brandeggio.
1. Montaggio tettuccio parasole: avvitare i
distanziali esagonali di fissaggio in dotazione
sulle flange laterali della custodia (Fig. 7) in
posizioni diametralmente opposte in modo
tale che il tettuccio risulti montato sulla parte
superiore della custodia. Posizionare il
tettuccio sulla custodia e fissarlo con le viti in
dotazione in corrispondenza dei distanziali
precedenti.
2. Montare la custodia sulla staffa a parete
(Fig. 9) oppure sulla staffa del brandeggio
(Fig. 8).
Installazione ricambio vetro al
germanio
Il vetro al germanio presenta due colorazioni.
All’interno della custodia grazie ad uno strato
anti riflesso assume una colorazione variabile
(in funzione dell’orientamento). All’esterno è
presente invece uno strato anti-graffio il quale
conferisce una colorazione grigio scuro. Per
installare il ricambio fare riferimento alla
Fig. 6.
Limiti di utilizzo
La custodia può montare 3 tipi di flangia:
• Con finestra diametro 55 mm e vetro
spessore 2 mm
• Con finestra diametro 70 mm e vetro
spessore 2 mm
• Con finestra diametro 110 mm e vetro
spessore 3 mm

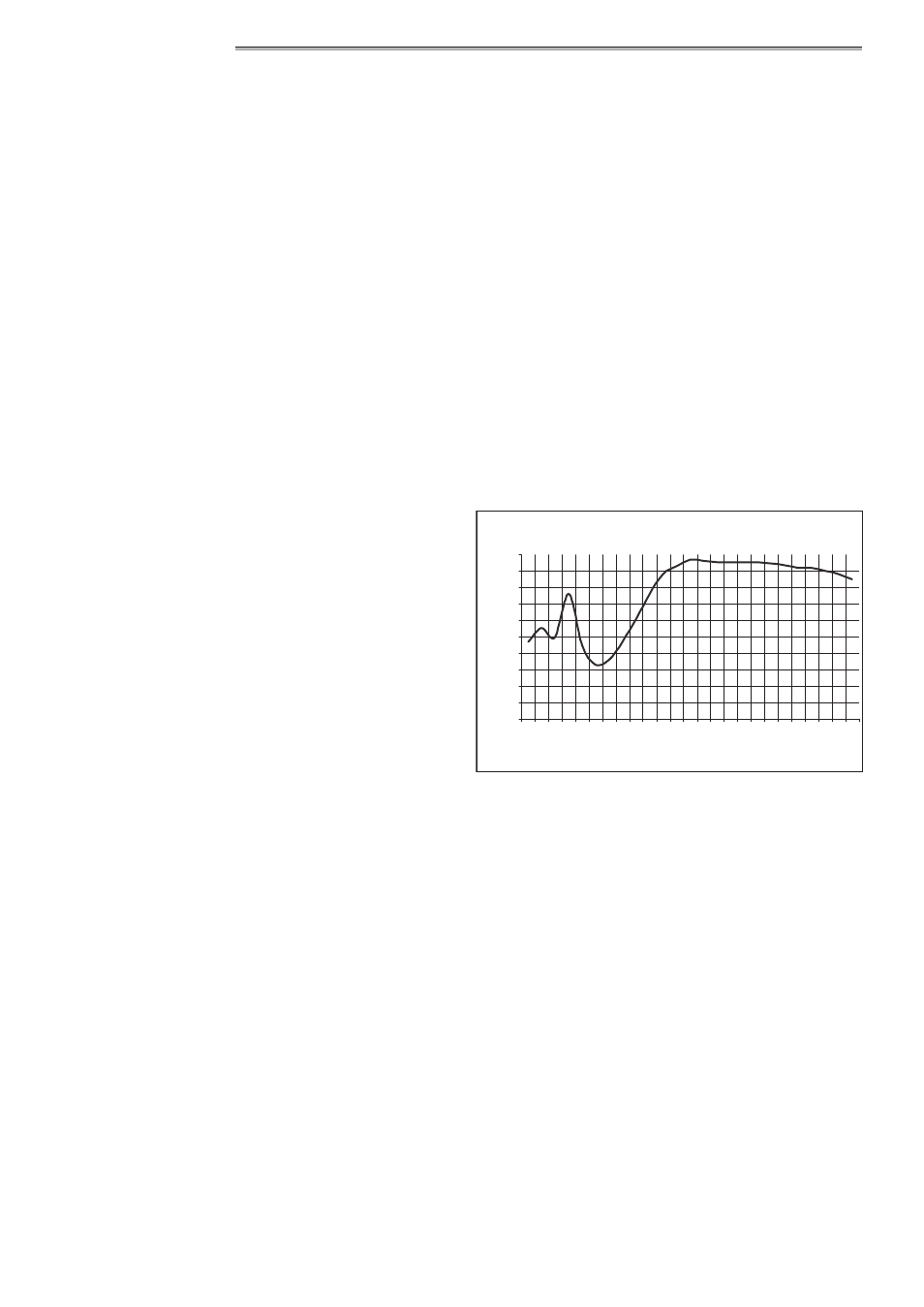

Nel grafico è riportato lo spettro visivo della
finestra.
0
10
20
30
40
50
60
70
80
90
100
2,5 3 4 5 6 7 8 9 10 11 12 13 14
Ge AR 2 lati - Spessore 2mm
Lunghezza d’onda (µm)
Tr
asmitt
anza (%)
Campo di applicazione da 7.5 a 14 µm.
