13
DEUTSCH
Gehäuse für große Optiken
Kamera im Inneren des Schutzgehäuses installiert
wird.
1. Das Gehäuse wie zuvor beschrieben öffnen.
2. Die Kamera auf den Schlitten positionieren,
indem man das Isolierplättchen und die
mitgelieferte 1/4“ Schraube benutzt (Fig. 3).
Falls erforderlich Abstandstücke benutzen, um
die Fernsehkamera unddie Optik korrekt zu
positionieren.
3. Die Kabel durch die Kabelschellen einführen
und die notwendigen elektrischen Anschlüsse
durchführen; sich vergewissern, daß die
Kabelschellen gut befestigt sind.
Version 12V DC/24V AC: Die Schaltung
wird, wenn die Heizung mit einer Spannung
von 24V AC versorgt wird, mit den Klemmen
angeschlossen, die im Schema der Fig. 4
dargestellt sind.
Version 115/230V AC: Die Schaltung
wird, wenn die Heizung mit einer Spannung
von 115/230V AC versorgt wird, mit den
Klemmen angeschlossen, die im Schema der
Fig. 5 dargestellt sind.
4. Den vorderen Flansch mit Germanium
Glass und den rückseitigen Flansch mit 4
Kabelschellen zusammen mit dem Körper
des Gehäuses befestigen. Benützen den
Befestigungsschrauben, die ausgestatten
werden (Fig. 6). Versichern sich die
Dichtungen nicht zu beschädigen, (die
Dichtungen in die richtigen Sitze einreihen).
Installation des Gehaüse
In diesem Abschnitt wird beschrieben, wie man
das Gehaüse auf der Wandhalterung oder auf
dem Schwenkkopf installiert.
1. Montage des Sonnenschutzdach: die
mitgelieferten sechseckigen Befestigung-
Zwischenlagen auf den seitlichen Flansche des
Gehaüses (Fig. 7), in genau entgegengesetzter
Position schrauben. Das Sonnenschutzdach
auf dem Gehaüse positionieren und mit den
mitgelieften Schrauben auf den Zwischenlagen
es befestigen.
2. Das Gehaüse auf der Wandhalterung (Fig. 9)
oder auf der Schwenkkopf-Halterung (Fig. 8)
montieren.
E i n b a u d e s G e r m a n i u m -
Austauschglases
Das Germaniumglas weist zwei Farbtöne auf.
Innerhalb des Gehäuses verändert sich wegen
einer reflexmindernden Schicht die Farbe mit der
Ausrichtung. Auf der Außenseite ist es wegen der
kratzfesten Schicht hingegen dunkelgrau. Für den
Einbau des Austauschglases siehe Fig. 6.
Anwendungsbereiche
Das Gehäuse kann mit 3 verschiedenen Flansche
geliefert werden:
• Mit Ø 55 mm und Glasdicke 2 mm
• Mit Ø 70 mm und Glasdicke 2 mm
• Mit Ø 110 mm und Glasdicke 3 mm

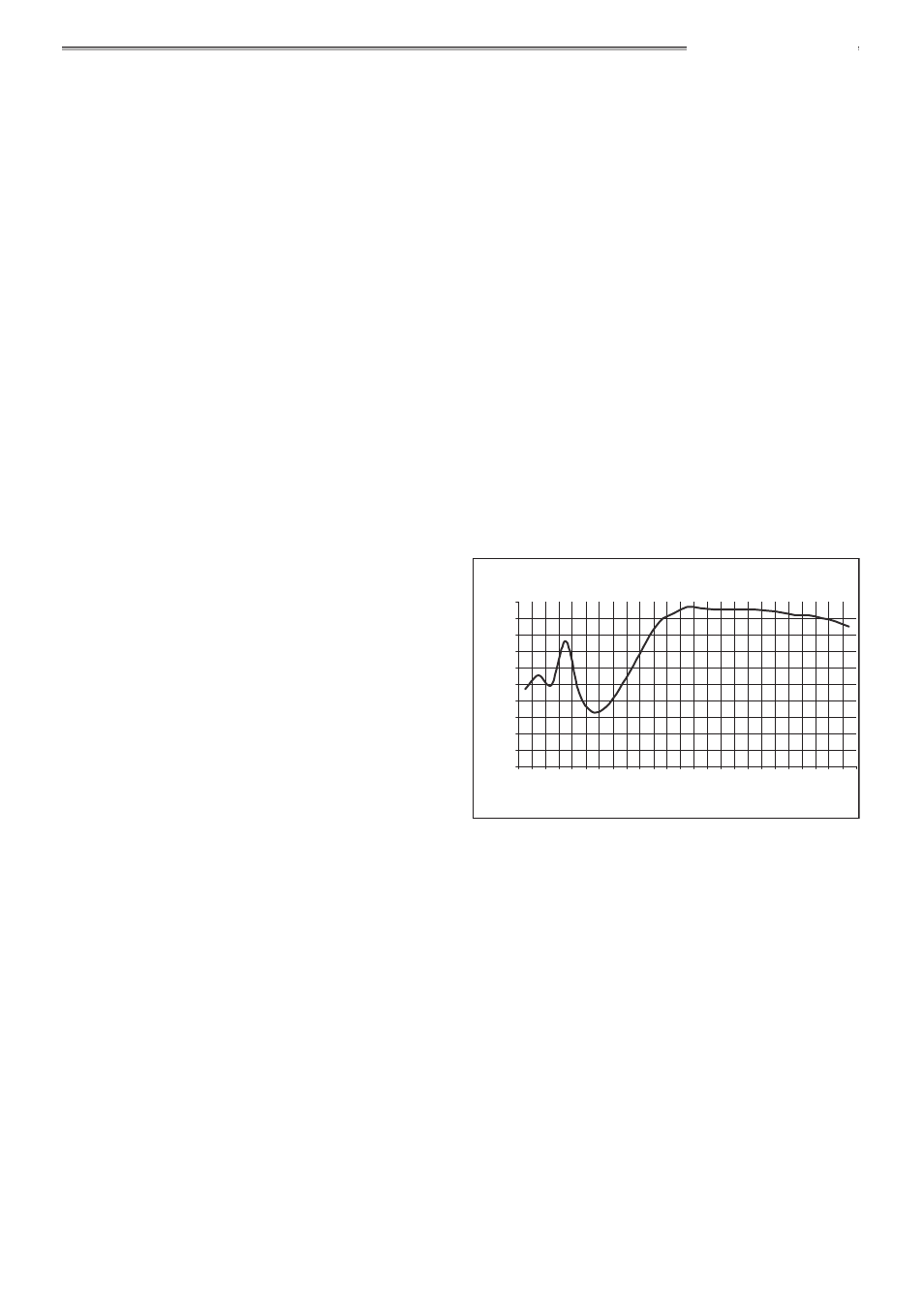

In der Grafik ist das sichtbare Spektrum des
Fensters dargestellt.
0
10
20
30
40
50
60
70
80
90
100
2,5 3 4 5 6 7 8 9 10 11 12 13 14
Ge AR 2 Seiten - 2mm- Dicke
Wellenlänge (µm)
Tr
ansmis
sion (%)
Der Anwendungsbereich liegt zwischen 7.5 und
14 µm.
