6.1.1 Installation des Gehaüse
In diesem Abschnitt wird beschrieben, wie man
das Gehaüse auf der Wandhalterung oder auf dem
Schwenkkopf installiert.
Vor dem Verschluß, vergewissern Sie sich, dass
der innere Schlitten des Gehaüses, je nach dem
Installationstyp, richtig orientiert wird.

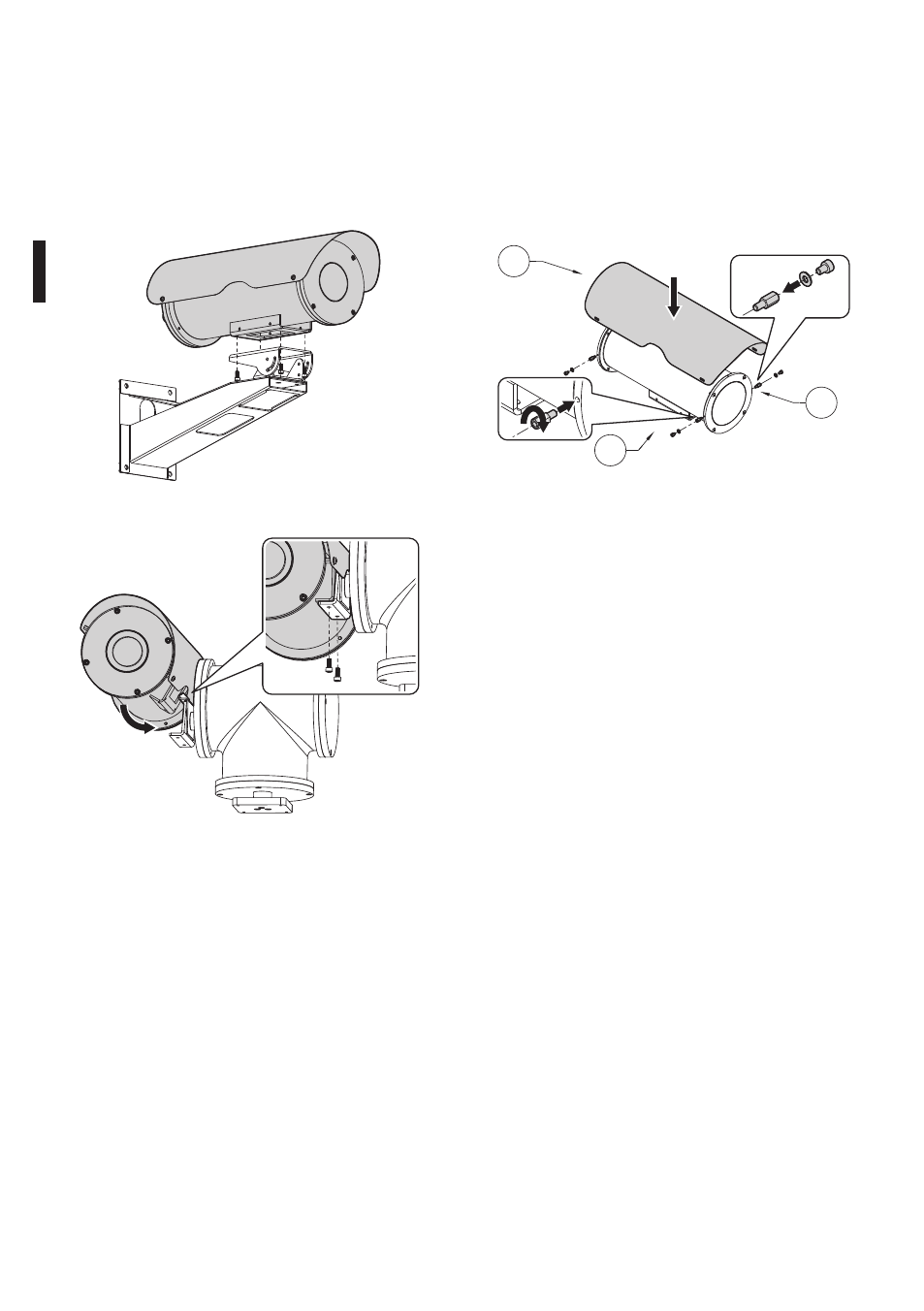

Abb. 6 Wandmontage.
Abb. 7 S-N-Kopf Montage.
6.1.1.1 Befestigung des Dachs
(Sonderausstattung)
Die mitgelieferten sechseckigen
Befestigungszwischenlagen auf den Flanschen
des Gehaüses schrauben. Das Sonnenschutzdach
auf dem Gehaüse positionieren (02) und mit den
mitgelieften Schrauben auf den Zwischenlagen es
befestigen (03).
01
03
02
Abb. 8
