6.1.1 Installation du caisson
Cette partie décrit le mode d’installation du caisson
sur le support mural ou sur la tourelle.
Avant la fermeture s’assurer d’avoir correctement
orienté la glissière interne du caisson sélon
l’installation requise.

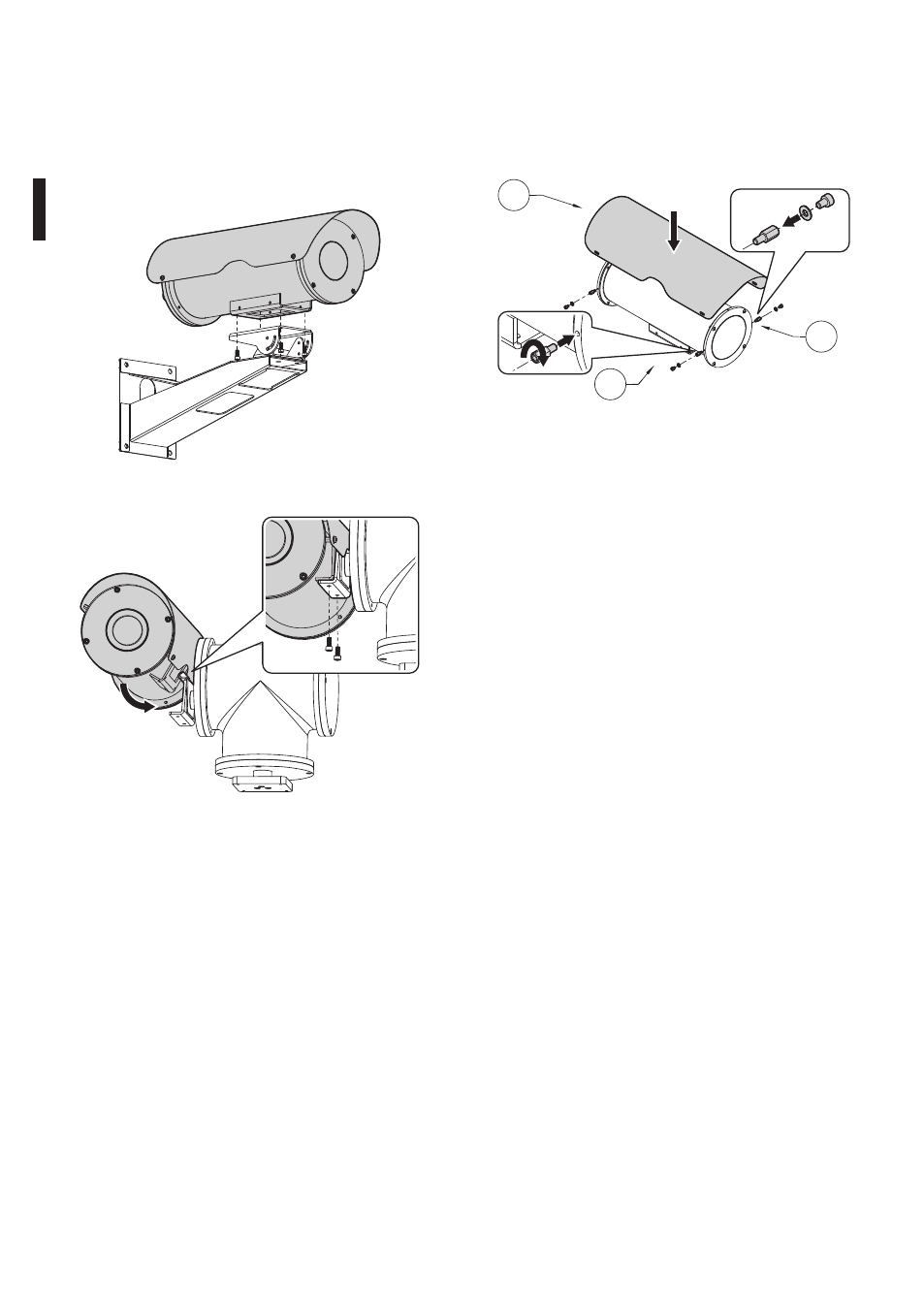

Fig. 6 Fixation murale.
Fig. 7 Fixation sur tourelle.
6.1.1.1 Fixation du double toit (en option)
Visser sur les brides du caisson les entretoises
hexagonales en dotation (01). Placer le double toit
sur le caisson (02) et le fixer avec les vis en dotation
sur les entretoises (03).
01
03
02
Fig. 8
