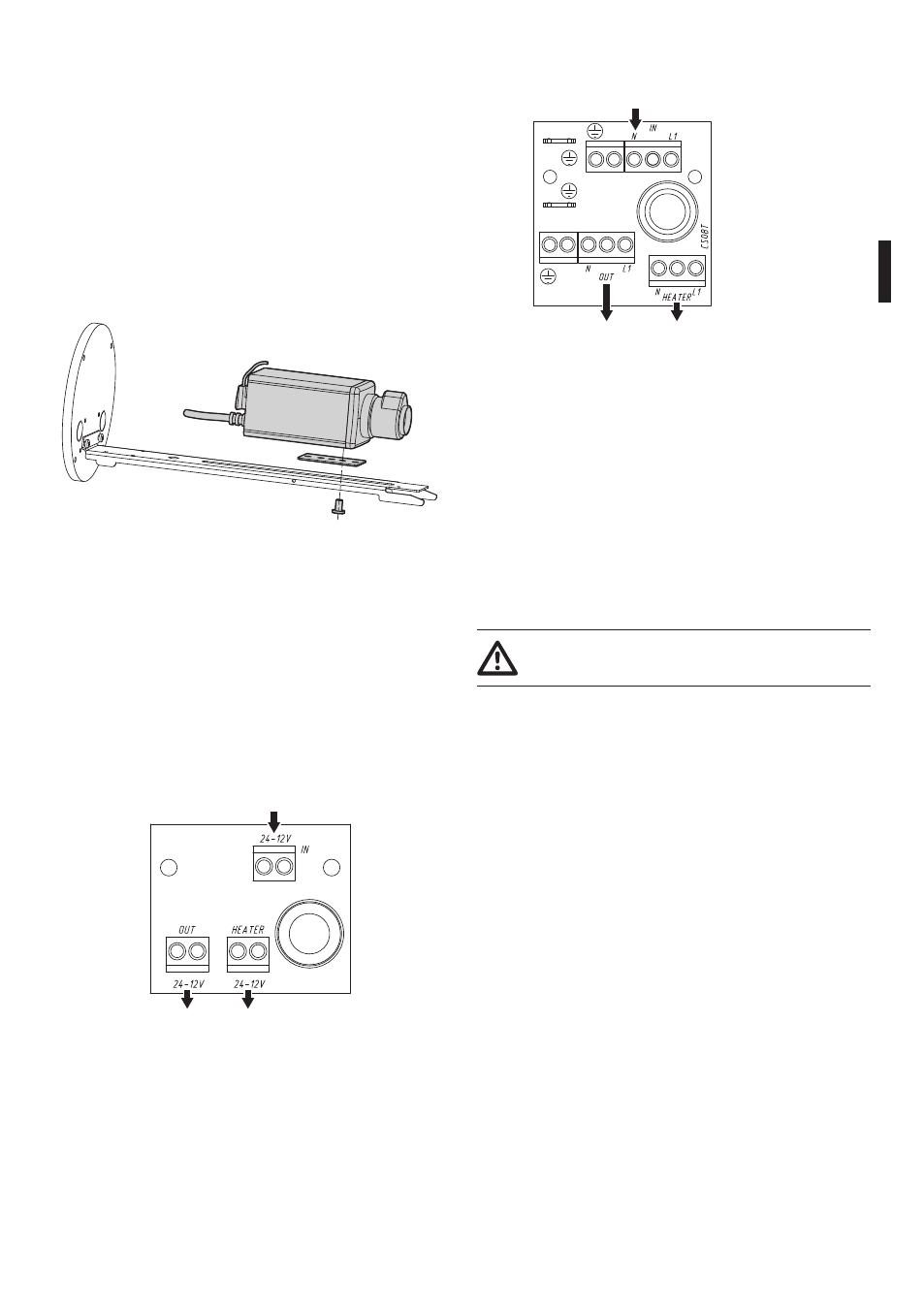

6.1.2 Installation der Kamera
In diesem Abschnitt wird beschrieben, wie die
Kamera im Inneren des Schutzgehäuses installiert
wird.
Das Gehäuse öffnen, wie vorstehend beschrieben. (
6.1.1 Öffnung des Schutzgehause, Seite 4).
Die Kamera auf den Schlitten positionieren, indem
man das Isolierplättchen und die mitgelieferte 1/4“
Schraube benutzt. Falls erforderlich Abstandstücke
benutzen, um die Fernsehkamera unddie Optik
korrekt zu positionieren.
Abb. 3
Die Kabel durch die Kabelschellen einführen und die
notwendigen elektrischen Anschlüsse durchführen;
sich vergewissern, daß die Kabelschellen gut
befestigt sind.
6.1.2.1 Version 12Vdc/24Vac
Die Schaltung wird, wenn die Heizung mit einer
Spannung von 24Vac versorgt wird, mit den
Klemmen angeschlossen, die im Schema dargestellt
sind.
Heater OUT 12Vdc/24Vac OUT 12Vdc/24Vac
IN 12Vdc/24Vac
Abb. 4
6.1.2.2 Version 115/230Vac
OUT 115/230Vac
IN 115/230Vac
Heater OUT 115/230Vac
Abb. 5
6.1.3 Schließen des Gehäuses
Bevor das Gehaüse wieder schließen, den Boden
wieder einfügen und den Schlitten, in Funktion vom
Installationstyp, auf der Wandhalterung, oder auf
dem S-N-Kopf, orientieren. (6.1.1 Installation des
Gehaüse, Seite 6).
Das Gehäuse schließen und dabei darauf achten, dass
die entsprechende Dichtung nicht beschädigt wird.
Sich vergewissern, dass die Dichtung korrekt in die
eigene Sitz eingeführt ist.
Auf die Befestigung achten.
Anzugsdrehmoment: 4Nm max.
