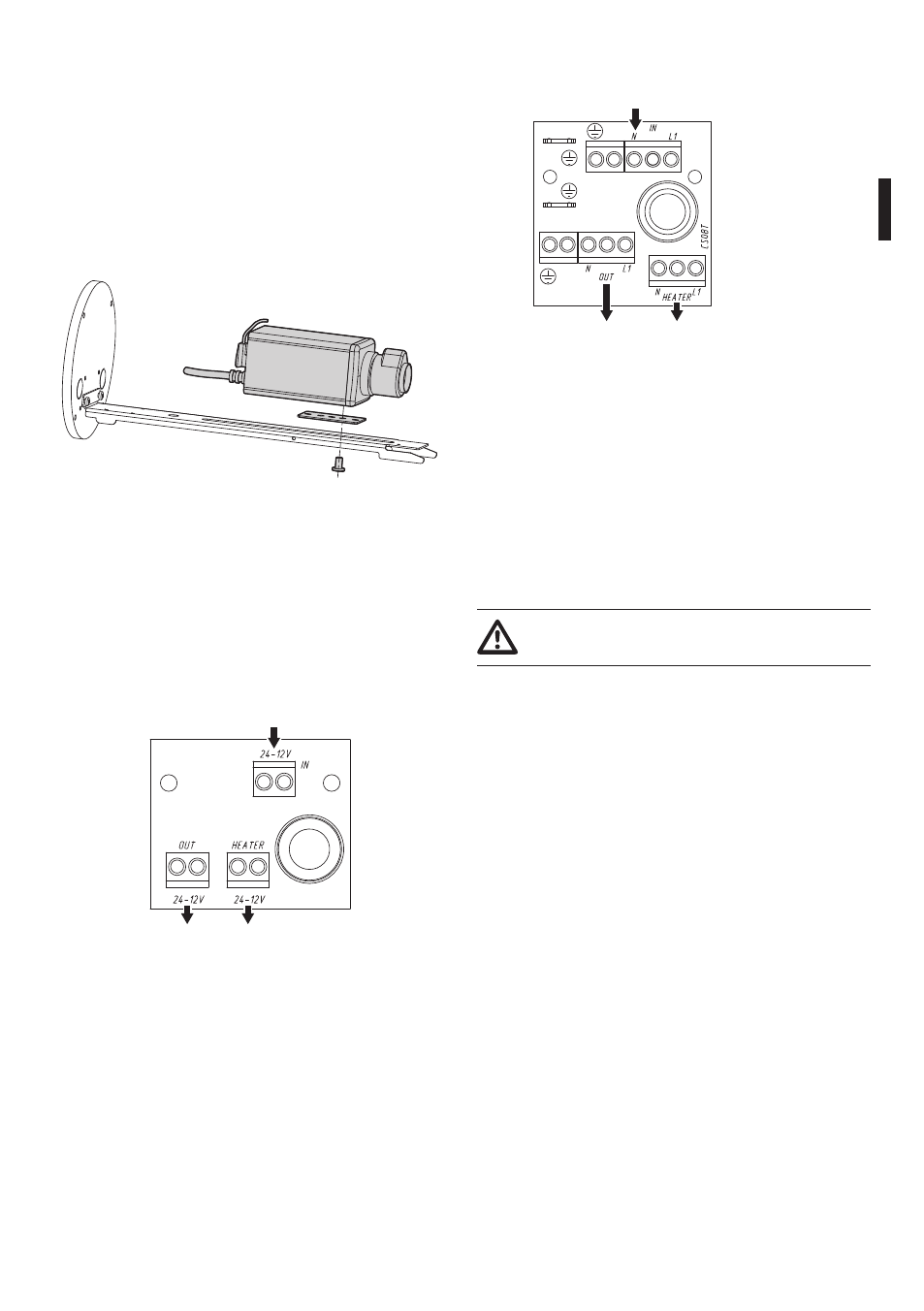

6.1.2 Installation de la camera

Cette section explique comment installer la caméra à
l’interieur du caisson.
Ouvrir le caisson comme indiqué précédemment. (
6.1.1 Ouverture du caisson, page 4).
Monter la caméra sur la glissière en utilisant la
plaque isolante et la vis de 1/4” fournie en dotation.
Utiliser s’il le faut les entretoises pour positionner
correctement la caméra et l’optique.

Fig. 3

Introduire les câbles à travers le serre-câbles et
effectuer les conexions électriques nécessaires, en
s’assurant que les serre-câbles sont solidement fixés.

6.1.2.1 Version 12Vdc/24Vac

Le circuit est connecté au moyen des bornes
indiquées dans le cas d'une tension d'alimentation de
chauffage de 24Vac.

Heater OUT 12Vdc/24Vac

OUT 12Vdc/24Vac

IN 12Vdc/24Vac

Fig. 4

6.1.2.2 Version 115/230Vac

OUT 115/230Vac

IN 115/230Vac

Heater OUT 115/230Vac

Fig. 5

6.1.3 Fermeture du caisson

Avant de fermer le caisson insérer le fond
en orientant la glissière en fonction du type
d’installation, sur le support mural ou sur la tourelle
de sorte que la caméra soit placée correctement. (
6.1.1 Installation du caisson, page 6).
Fermer le caisson en faisant attention à ne pas
endommager le joint étanche. S’assurer que le joint
étanchel est correctement introduit dans son siège.

Faire attention pendant la fixation. Couple
de serrage: 4Nm max.
