M
anuale di istruzioni - I
taliano - IT
5

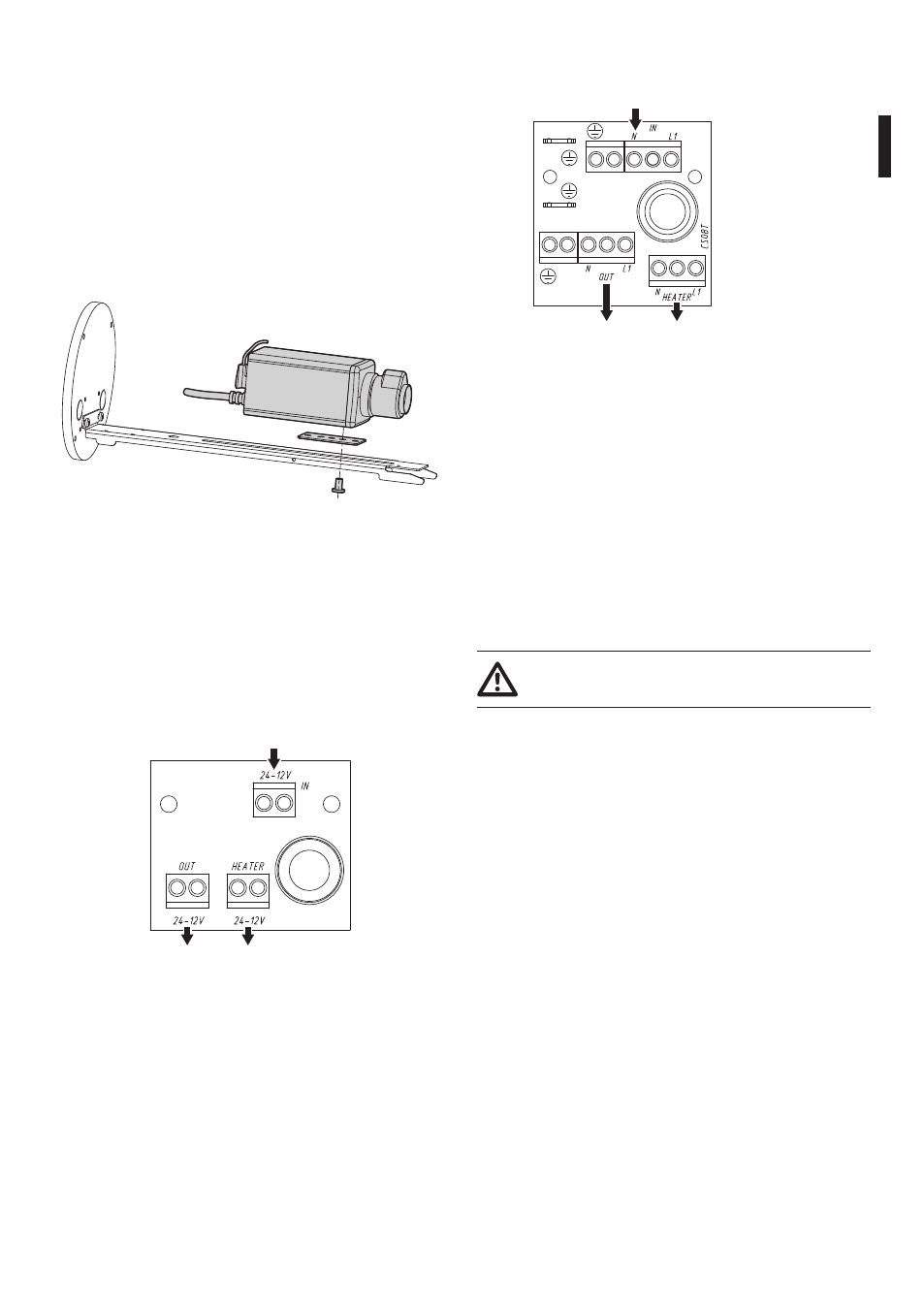

6.1.2 Installazione della telecamera
Questa sezione descrive come installare la telecamera
all’interno della custodia.
Aprire la custodia come da istruzioni descritte
precedentemente. (6.1.1 Apertura della custodia,
pagina 4).
Montare la telecamera sulla slitta utilizzando la
piastrina isolante e la vite da 1/4” in dotazione. Se
necessario utilizzare i distanziali per posizionare nel
modo corretto telecamera ed ottica.
Fig. 3
Inserire i cavi attraverso i pressacavi ed eseguire le
connessioni elettriche necessarie, assicurarsi che i
pressacavi siano fissati saldamente.
6.1.2.1 Versione 12Vdc/24Vac
Il circuito risulterà connesso tramite i morsetti
indicati nel caso di tensione di alimentazione del
riscaldamento di 24Vac.
Heater OUT 12Vdc/24Vac OUT 12Vdc/24Vac
IN 12Vdc/24Vac
Fig. 4
6.1.2.2 Versione 115/230Vac
OUT 115/230Vac
IN 115/230Vac
Heater OUT 115/230Vac
Fig. 5
6.1.3 Chiusura della custodia
Prima di richiudere la custodia reinserire il
fondo orientando la slitta in funzione del tipo
di installazione, su staffa a parete oppure su
brandeggio in modo che la telecamera risulti
posizionata correttamente. (6.1.1 Installazione della
custodia, pagina 6).
Chiudere la custodia prestando attenzione a non
danneggiare la guarnizione di tenuta. Assicurarsi che
la guarnizione sia correttamente inserita nella propria
sede.
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4Nm max.
