6.2.2 Remplacement de le joint du fond
arrière
En cas d’endommagement de le joint du fond arrière
du caisson, la remplacer en utilisant exclusivement le
composant fourni. En l’absence de ce dernier, utiliser
uniquement des pièces détachées VIDEOTEC.
Remplacer le joint en ayant soin de l’insérer
correctement dans son logement.
Rebrancher les câbles de terre précédemment
débranchés pour retirer la bride.
Bien fermer la bride avec un couple de serrage des 12
vis de fermeture de 12.5Nm.
6.3 Contrôle de fonctionnement
h Vérifier que la tension de la ligne est
correcte avant d’effectuer les opérations
suivantes.
Pour brancher le caisson à la ligne, utiliser des
câbles adaptés à une utilisation en atmosphère
potentiellement dangereuse et effectuer les
opérations suivantes:
• Choisir et installer les presse-étoupes adaptés au
marquage du caisson et au type d'atmosphère
présente (EN/CEI60079-14);
• Fixer le presse-étoupe avec un couple de serrage
qui garantit un nombre minimum de filets en prise
égal à cinq;
• Utiliser des câbles adaptés aux presse-étoupes
choisis;
• Effectuer les branchements à la caméra et au
système optique;
• Alimenter l'unité;
• Effectuer un essai de fonctionnement.
6.2 Installation
h Il est recommandé à l’utilisateur de
n’utiliser aucun dispositif générant des
radiations dangereuses.
La bride postérieure du caisson est équipée de 12
vis M6 en acier type A2. Elle est également équipée
de 3 vis disposées à 120° pour faciliter son retrait.
Desserrer les vis avec filet M6 de la bride et serrer
les 3 vis à 120° (un tour à la fois en tournant) pour
faciliter le retrait de la bride.
6.2.1 Installation de la caméra
Pour installer la caméra, retirer la bride de fermeture
du caisson qui supporte également la plaque
de fixation de la caméra avec la plaque à bornes
correspondant. Cette plaque repose sur deux guides
fixés au caisson; en retirant la bride, la plaque se
déplace sur les guides et permet de monter et de
connecter aisément la caméra et ses composants
accessoires. Durant la phase d’installation, il est
recommandé d’isoler la caméra de sa plaque de
support au moyen des entretoises isolantes fournies.
(Pour davantage de détails, se reporter à l’image ci-
dessous et au schéma électrique en annexe).
Avant de fermer la bride après avoir installé la
caméra, vérifier que les 4 câbles de terre (fond arrière,
fond avant, corps caisson, plaque à bornes) sont
branchés et au même potentiel.
Couple de serrage des 12 vis de fermeture : 12.5Nm.
Pour installer le caisson, utiliser l’articulation
prévue équipée de 4 orifices m6 disposés à 90° et,
si nécessaire, le support en le fixant au moyen des 4
orifices M8.

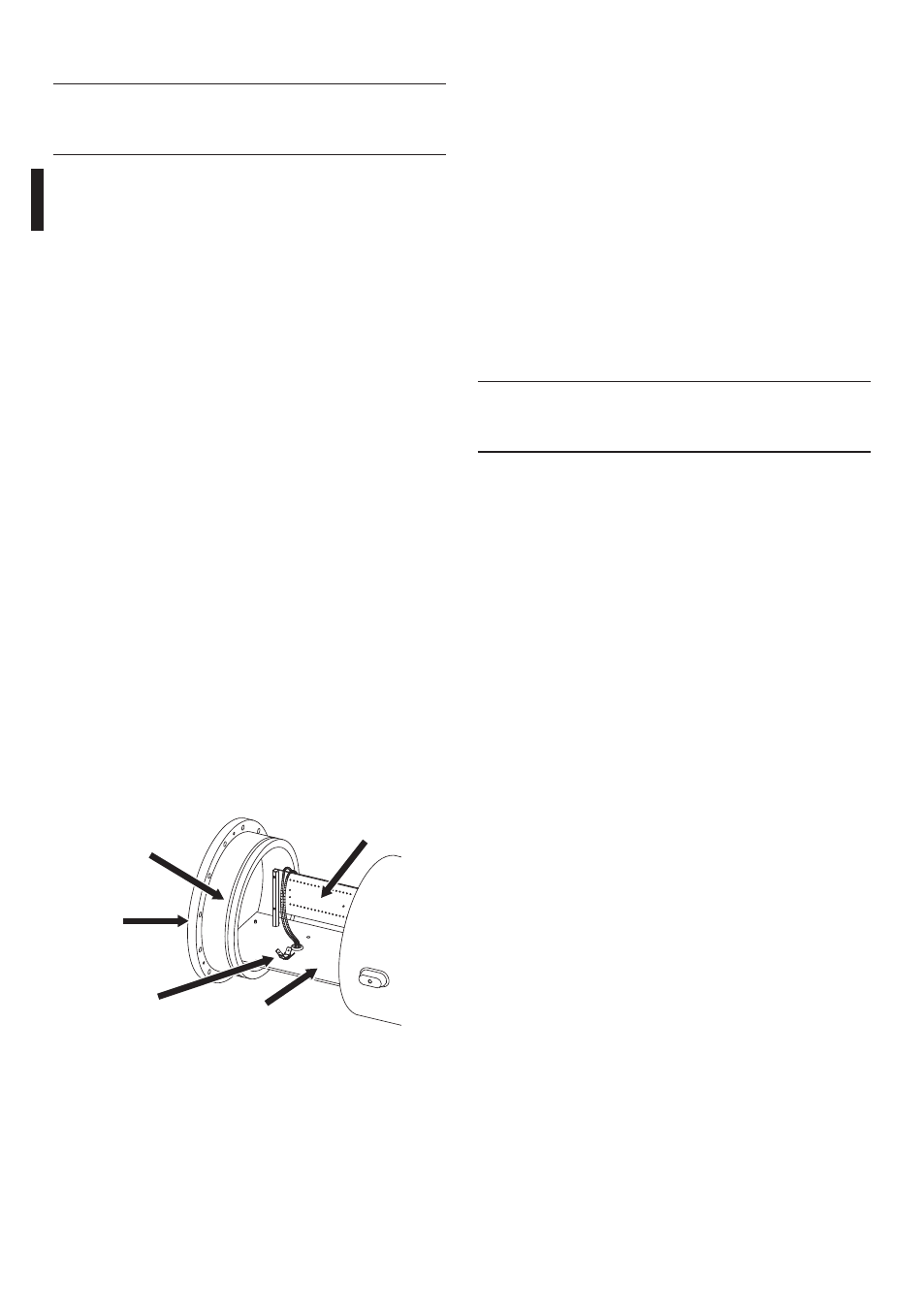

Bride
Mise
à la terre
Plaque de fixation
Joint
fond arrière
Plaque à bornes
Fig. 03
