6.2.2 Замена прокладки заднего дна
В случае износа прокладки, находящихся на
заднем дне кожуха, заменить ее, используя
прокладку, поставляемую в комплекте или при
ее отсутствии использовать только запчасти
VIDEOTEC.
Заменить прокладку, обращая внимание на ее
правильное помещение в специальное гнездо.
Соединить кабели заземления, отсоединенные
ранее для извлечения фланца.
Правильно закрутить фланец, приложив крутящий
момент к 12 винтам закрытия, равный 12.5 Нм.
6.3 Проверка работы
h Внимание: перед выполнением
следующих операций нужно убедиться,
что напряжение линии правильное.
Для выполнения соединения кожуха с линией
использовать кабели, подходящие для
применения в потенциально взрывоопасной
атмосфере. Необходимо выполнить следующие
операции:
• Выбрать и установить каналы кабеля,
соответствующие маркировке кожуха и типу
имеющейся атмосферы (EN/IEC60079-14);
• Закрепить канал кабеля при помощи такой
величины крутящего момента, чтобы
гарантировать минимальное число захваченных
витков резьбы, равное пяти;
• Использовать кабели, соответствующие
выбранным каналам кабелей;
• выполнить соединения с телекамерой и
оптикой;
• подключить питание к блоку;
• провести проверку работы.
6.2 Монтаж
h Рекомендуется не использовать при
монтаже изделия, генерирующие
опасные излучения.
Задний фланец на кожухе оборудован 12 винтами
M6 из нержавеющей стали типа А2. Также он
имеет 3 винта, расположенные под углом 120°
для облегчения извлечения самого фланца.
После того, как от фланца отвинчиваются винты с
резьбой M6, завинтив 3 винта под углом 120° (по
одному обороту за раз, по очереди) облегчается
извлечение фланца.
6.2.1 Монтаж телекамеры
Для монтажа телекамеры необходимо извлечь
фланец закрытия кожуха, поддерживающий также
крепежную пластину телекамеры с клеммником.
Эта пластина опирается на две направляющие,
крепящиеся к кожуху; сняв фланец, пластина
перемещается по направляющим, позволяя
легко монтировать и соединить телекамеру и ее
вспомогательные компоненты. На этапе монтажа
рекомендуется изолировать телекамеру от опорной
пластины, используя специальные изолирующие
распорные детали, поставляемые в комплекте.
(Детали следует смотреть на изображении,
приведенном далее и на электрической схеме в
приложении).
Перед тем, как закрывать фланец, после монтажа
телекамеры, проверить, что вы соединили 4
кабеля заземления (заднее дно, переднее дно,
корпус кожуха, клеммник) и проверить, что они
поставлены на один потенциал.
Рекомендуется применить крутящий момент
закручивания двенадцати винтов для закрытия,
равный 12.5 Нм.
Для монтажа кожуха используется специальный
шарнир, снабженный 4 отверстиями M6,
расположенными под углом 90°, и кронштейн,
крепящийся при помощи 4 отверстий M8.

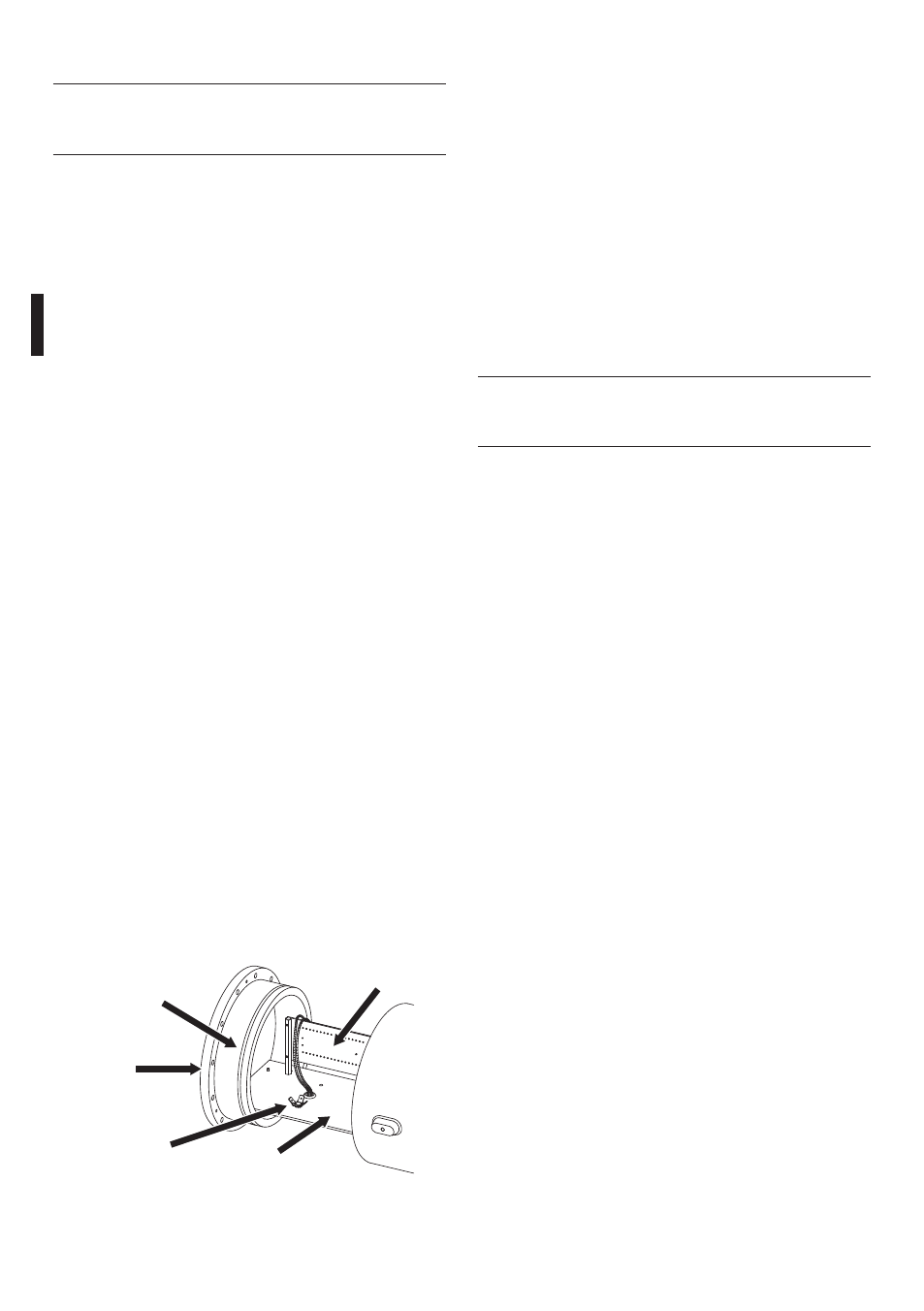

Фланец
Заземление
Крепежная пластина
Донная
прокладка
Клеммник
Fig. 03
