M
anuel d'instruc
tions - F
rançais - FR
3
6 Assemblage et
installation
Sectionner l'alimentation avant de
procéder à toute opération.
L’assemblage et l’installation doivent être
effectués par un personnel qualifié.
6.1 Installation
Il faut effectuer les connexions électriques
en absence d'alimentation et lorsque le
dispositif de sectionnement ouvert.

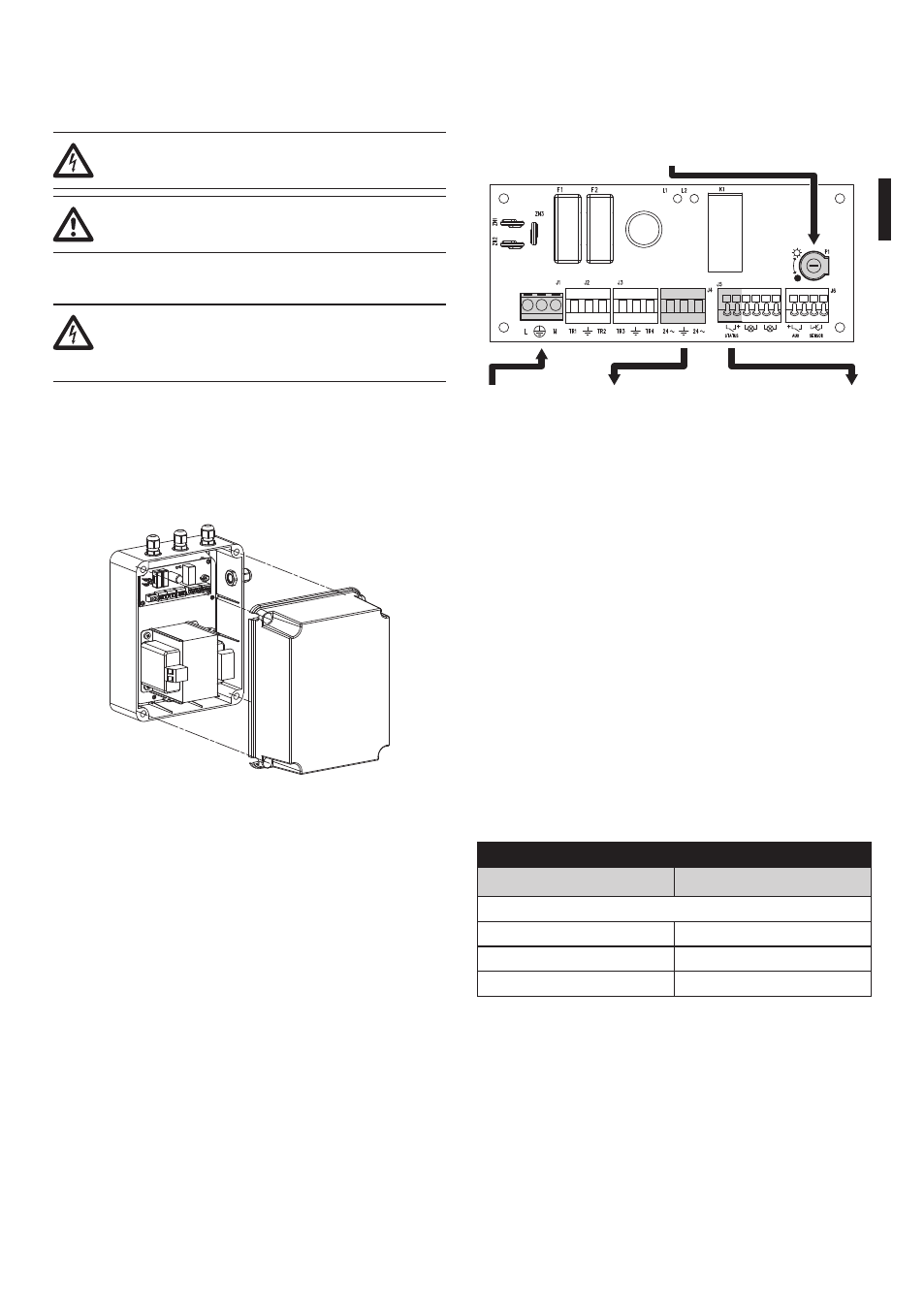

6.1.1 Connexion de la carte
Ouvrir le boîtier étanche en ayant soin de ne pas
endommager les garnitures. Faire passer les câbles
d’alimentation et de commande dans les presse-
étoupes prévus.
Fig. 1
Localiser la position du bouton de réglage, des
bornes d'alimentation en entrée et en sortie, et des
contacts Day/Night sur la carte de contrôle.
P1 - Trimmer de réglage de la
sensibilitè
J1 - IN 230 Vac J4 - OUT 24Vac J5 - Status Day/
Night
Fig. 2
6.1.2 Branchement de l’interrupteur
crépusculaire pour le projecteur IR
Relier la sortie Day/Night (J5), identifiée par le STATUT
(+), à l'entrée de l'alarme (se référer au manuel de la
tourelle).
Relier la deuxième sortie Day/Night (J5), identifiée de
STATUT à la borne commune aux alarmes présentes
dans la tourelle.
6.1.3 Raccordement de la ligne
d'alimentation de la tourelle
Connecter la sortie d’alimentation 24Vac (J4) au
connecteur d’alimentation de la tourelle. Utiliser des
câbles ayant une section de 1,5mm² (AWG 16).
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNExION DE LA LIGNE D'ALIMENTATION
Couleur Bornes
Alimentation 24Vac
Défini par l'installateur
~/24Vac
Défini par l'installateur ~/24Vac
Jaune/Vert GND/Terre
Tab. 1
