Fissare la staffa inferiore alla superiore con le 6 viti
e rondelle; aggiungere frenafiletti Loctite 238 o
equivalente.

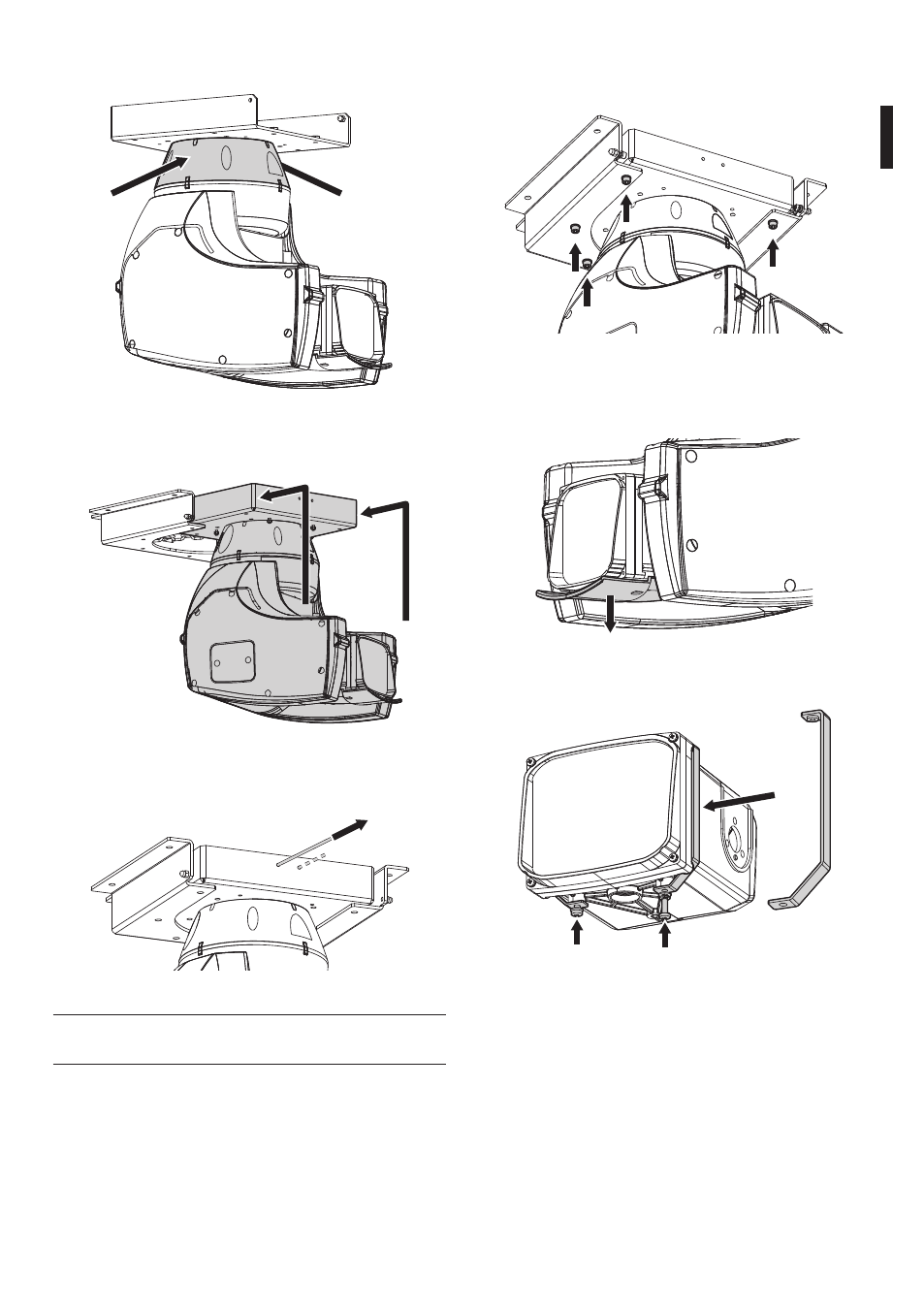

Fig. 23
6.1.2 Fissaggio tettuccio
Smontare il tettuccio dalla custodia.
Fig. 24
Fissare le due staffe alla custodia.
Fig. 25
Afferrare con le due mani il brandeggio nella zona
attorno alla base.
Fig. 20
Inserire la staffa inferiore nella superiore come da
figura.
Fig. 21
Recuperare i cavi prima di spingere completamente
la staffa inferiore all’interno della superiore.
Fig. 22
h
h
Durante questa fase evitare che catena e
cavi rimangano incastrati tra le due staffe.
