IT - I
taliano - M
anuale di istruzioni
4

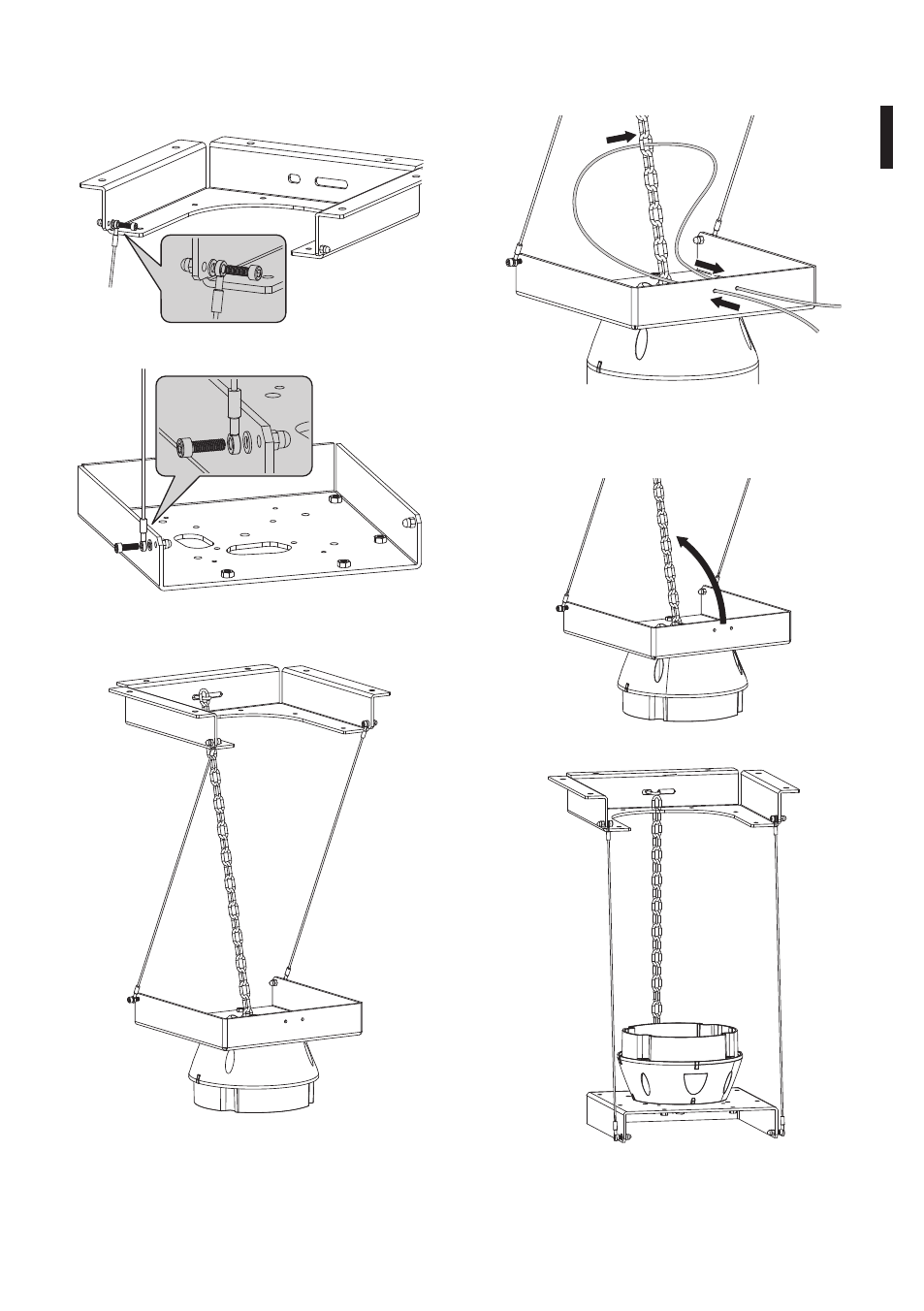

Inserire a metà lunghezza della catena il cavo in
dotazione per il recupero cablaggi facendolo passare
per i 2 fori della staffa.
Fig. 12
Capovolgere la staffa inferiore facendola ruotare
come in figura.
Fig. 13
Fig. 14
Collegare i cavetti in acciaio con le staffe inferiore
e superiore come indicato nelle seguenti figure
serrando con Loctite 238 (o equivalente). Fissare con
coppia di serraggio pari a 4Nm.
Fig. 09
Fig. 10
Si ottiene così la configurazione in figura.
Fig. 11
