13 ITALIANO |
R L REAR
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT

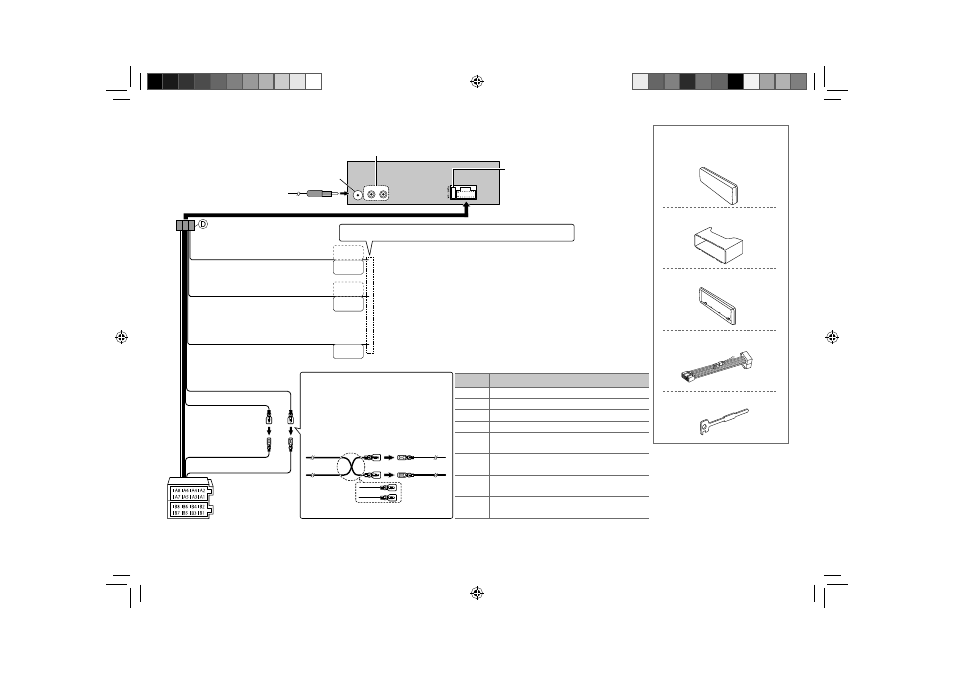

Collegamento dei cavi Elenco delle parti per
l’installazione
Fusibile (10 A) Presa d’antenna
( Ч2 )
( Ч1 )
( Ч1 )
( Ч1 )
( Ч1 )
A Frontalino
B Supporto di montaggio
C Mascherina
D Fascio dei cavi
E Chiavetta di estrazione
Azzurro/giallo
(telecomando da volante)
All’adattatore per telecomando da volante
Blu/bianco
(cavo di alimentazione / cavo di controllo
dell’antenna
Marrone
(cavo esclusione audio)
Alla presa di alimentazione in caso d’uso dell’amplificatore di potenza opzionale, oppure
alla presa dell’antenna del veicolo.
Alla presa collegata a massa quando il telefono squilla oppure durante una conversazione.
(Per il collegamento del sistema di navigazione Kenwood, consultare il manuale del
navigatore.)
Giallo (A4)
Rosso (cavo di accensione)
Rosso (A7)
Giallo (cavo della batteria)
Prese ISO
Collegamento delle prese ISO in alcuni veicoli
VW/Audi e Opel (Vauxhall)
Potrebbe essere necessario modificare nel
seguente modo il collegamento del gruppo di
cavi preassemblati fornito in dotazione:
Unità Veicolo
A7 (rosso)
Cavo di accensione
(rosso)
A4 (giallo)
Collegamento predefinito
Cavo della
batteria
(giallo)
In assenza di collegamenti, evitare che il cavo fuoriesca dalla linguetta.
Uscita posteriore/subwoofer
Contatto Colori e funzione
A4 Giallo : Batteria
A5 Blu/bianco : Controllo alimentazione
A7 Rosso : Accensione (ACC)
A8 Nero : Collegamento a terra (massa)
B1 / B2 Porpora ª / Porpora/nero · : Diffusore posteriore
(destro)
B3 / B4 Grigio ª / Grigio/nero · : Diffusore anteriore
(destro)
B5 / B6 Bianco ª / Bianco/nero · : Diffusore anteriore
(sinistro)
B7 / B8 Verde ª / Verde/nero · : Diffusore posteriore
(sinistro)
