13 FRANÇAIS |
R L REAR
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT

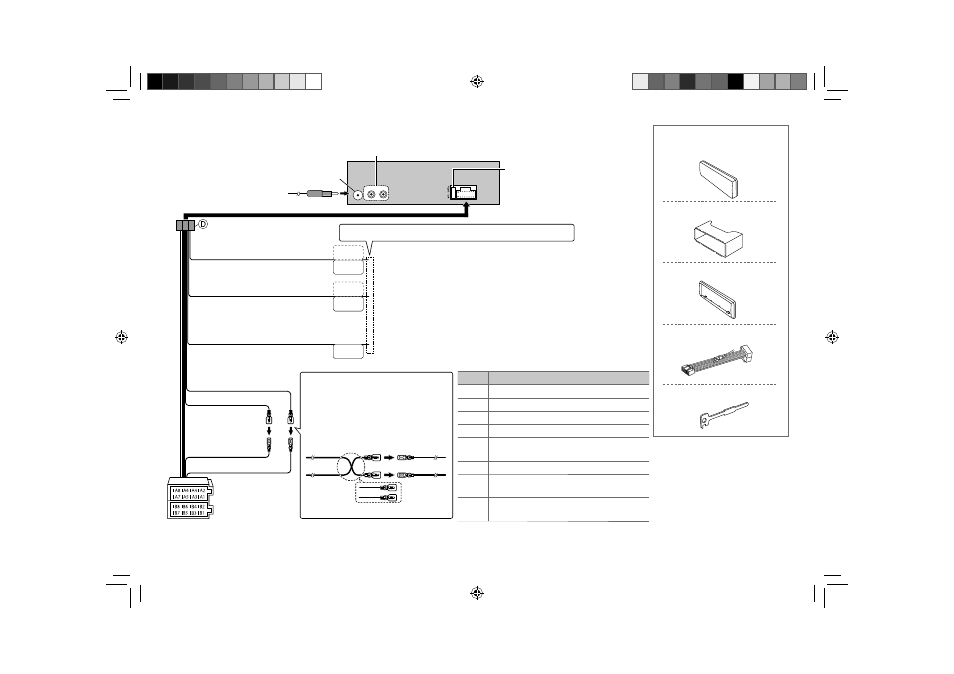

Connexions Liste des pièces pour
l’installation
Fusible (10 A)
Borne de l’antenne
( Ч2 )
( Ч1 )
( Ч1 )
( Ч1 )
( Ч1 )
A Façade
B Manchon de montage
C Plaque d’assemblage
D Câblage électrique
E Clé d’extraction
Bleu clair/Jaune
(Fil de télécommande de volant)
À l’adaptateur de télécommande volant
Bleu/Blanc
(Fil de commande d’alimentation/ Câble
de commande de l’antenne)
Marron
(Câble de contrôle de la sourdine)
À la borne de commande d’alimentation lorsque vous utilisez l’amplificateur de puissance
en option, soit à la borne de commande d’antenne du véhicule.
À la borne qui est mise à la masse lorsque le téléphone sonne ou pendant les conversations.
(Pour connecter au système de navigation Kenwood, consultez votre manuel de navigation.)
Jaune (A4)
Rouge (Câble d’allumage)
Rouge (A7)
Jaune (Câble de batterie)
Connecteurs ISO
Connexion des connecteurs ISO sur certaines
voitures VW/Audio ou Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le
câblage du faisceau de câbles fourni comme
montré sur l’illustration ci-dessous.
Appareil Véhicule
A7 (Rouge)
Câble
d’allumage
(Rouge)
A4 (Jaune)
Câblage par défaut
Câble de
batterie
(Jaune)
Si aucune connexion n’est faite, ne laissez pas le câble sortir de la languette.
Sortie arrière/caisson de grave
Broche Couleur et fonction
A4 Jaune : Batterie
A5 Bleu/Blanc : Commande d’alimentation
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1 / B2 Violet ª / Violet/Noir · : Enceinte arrière
(droit)
B3 / B4 Gris ª / Gris/Noir · : Enceinte avant (droit)
B5 / B6 Blanc ª / Blanc/Noir · : Enceinte avant
(gauche)
B7 / B8 Vert ª / Vert/Noir · : Enceinte arrière
(gauche)
