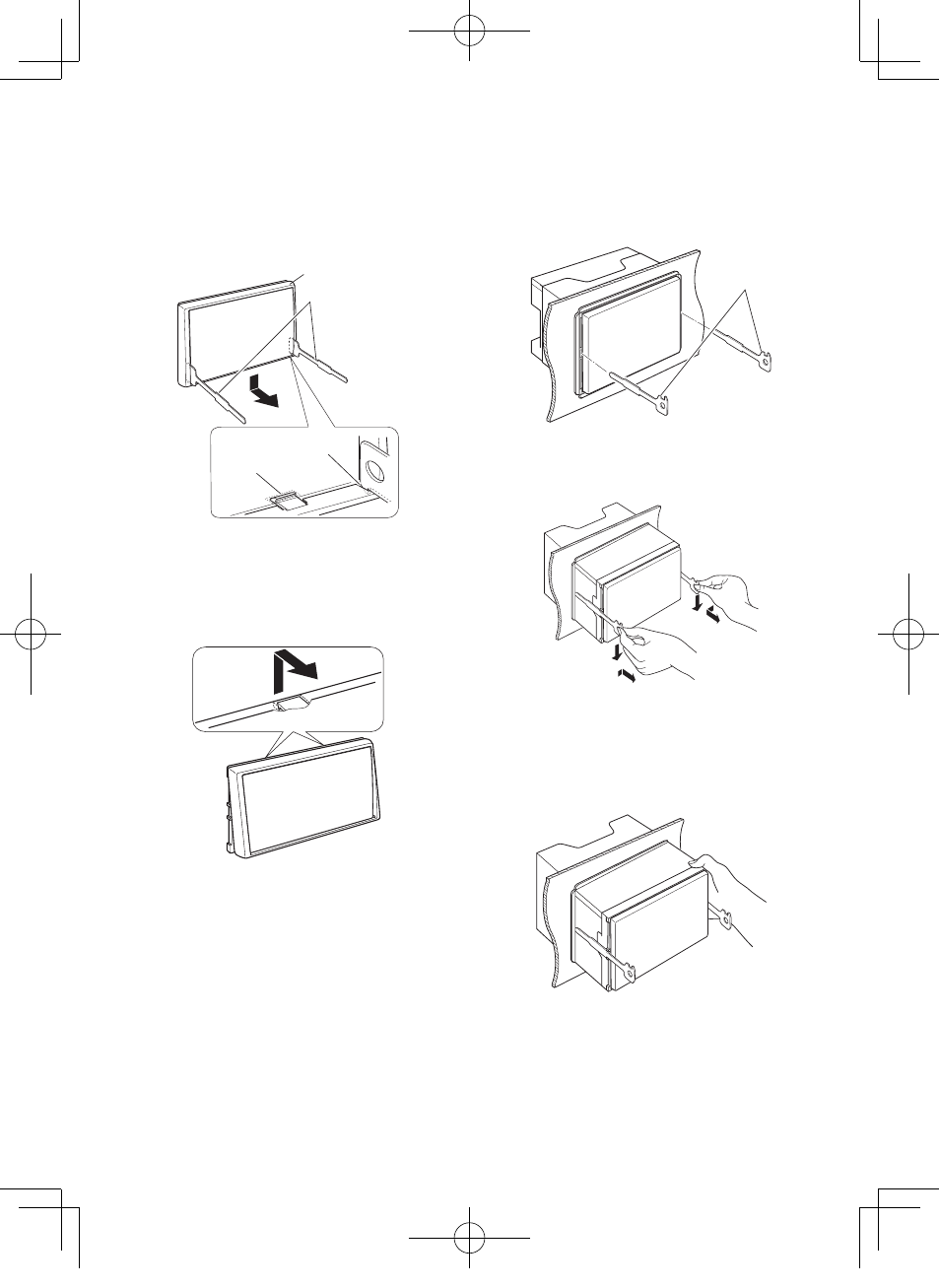

С Retirar el marco
1) Acople las patillas de fijación a la llave de
extracción (accesorio 4) y extraiga los dos
dispositivos de bloqueo del nivel inferior.
Baje la moldura embellecedora (accesorio 9) y
tire de ella hacia delante tal y como se muestra
en la figura.
4
9
Bloqueo
Pasador
✎ NOTA
• El marco puede extraerse desde el lado superior
del mismo modo.
2) Después de extraer la parte inferior, libere de la
misma manera los dos lugares del lado superior.
Ñ Desmontaje de la unidad
1) Retire el marco según las indicaciones del paso
1 de “Retirar el marco”.
2) Inserte correctamente las dos llaves de
extracción (accesorio 4) en las ranuras de cada
lado, tal y como se muestra.
4
3) Mueva la llave de extracción hacia abajo y
extraiga la unidad hasta la mitad mientras
presiona hacia dentro.
✎ NOTA
• Tenga cuidado de no hacerse daño con los
pasadores de bloqueo de la llave de extracción.
4) Termine de sacar la unidad con las manos,
prestando atención para no dejarla caer.
