第 4 章 _____________________________________________________________________ 動作原理
ヴァイサラ ______________________________________________________________________ 90

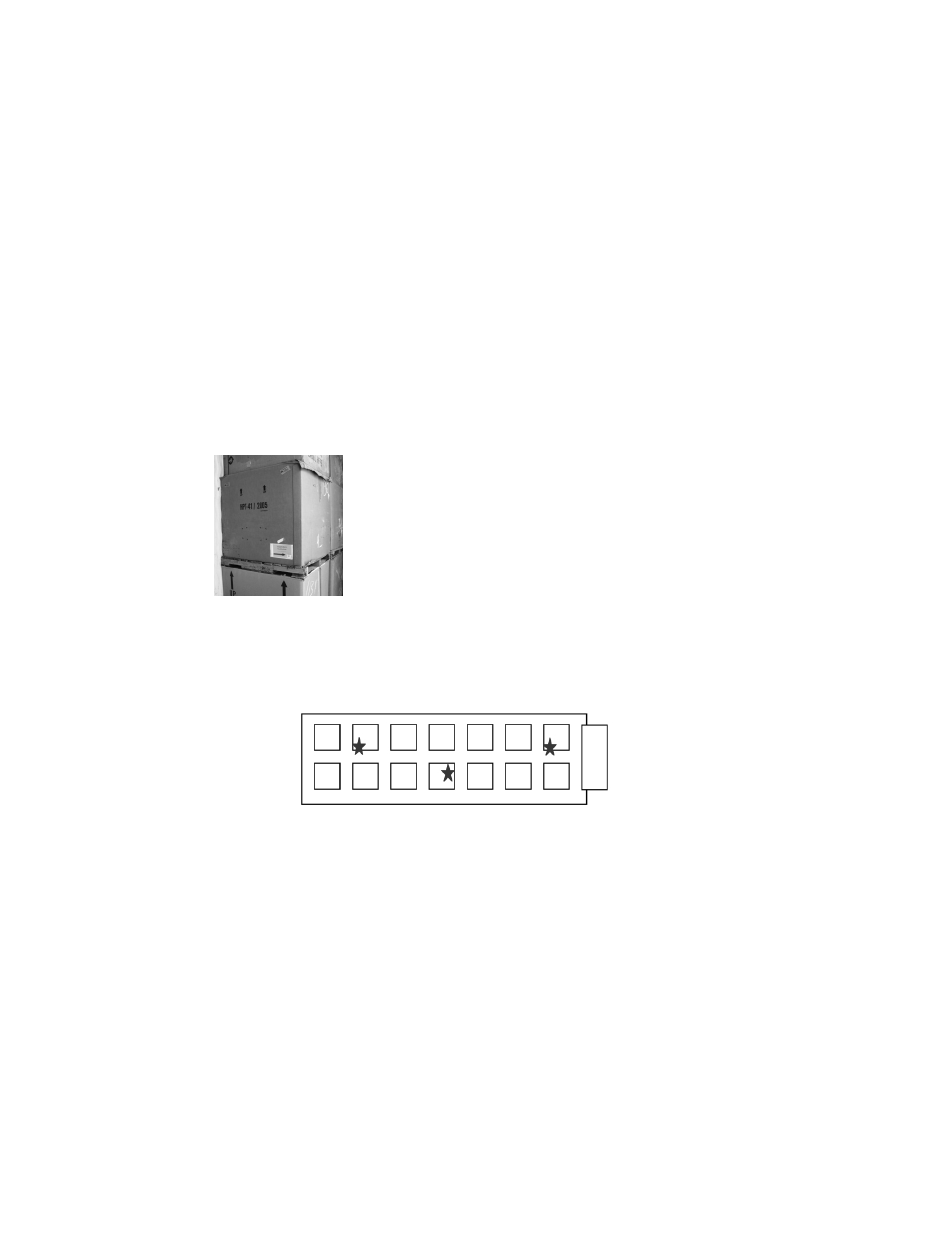

写真 写真 写真 写真 1 – パレットへの パレットへの パレットへの パレットへの配置 配置 配置 配置
第
22
章
動作原理 動作原理 動作原理 動作原理
この章では、本製品の原理と使用シナリオを説明します。
ロガー ロガー ロガー ロガー配置 配置 配置 配置シナリオ シナリオ シナリオ シナリオ
ヴァイサラ ロガーは小型でフラットな形状であるため、パレット、カー
トン、および製品レベルを含めたさまざまな利用方法
があります。
パレット パレット パレット パレット レベル レベル レベル レベル -
多くの場合、ヴァイサラ ロガーはパレッ
トの側面に貼り付けられています。写真 1 に示すよう
に、パレットに取り付けたロガーが受け取り側で見つ
かりすいように、「Find-it」標識と透明のビニール
バッグを用意しています。
多くの場合、複数のヴァイサラ ロガーを 1 つの荷内
の異なるパレットに配置して温度マッピングが行われています。これに
よりサンプル数が多くなり、コンテナー内での温度変化のより詳細な情
報が得られます。
カ カ カ カ－ － － －トン トン トン トン レベル レベル レベル レベル -
温度仕様が極めて重要な高価な製品を扱っている場合は、
マスター ケース内の個々のカートンでヴァイサラ ロガーを使用するこ
とが多くなっています。
製品 製品 製品 製品レベル レベル レベル レベル -
ビニール バッグに封入したロガーを対象物に取り付けて、そ
の表面温度を測定します。ロガーを製品内あるいは製品上に直接貼り付
けて、正確な温度測定が可能です。
ヴァイサラ温度モニタリング ロガーを見つけやすくするために、ロガー
が配置されていることを梱包外面に明確に表示することを推奨します。
「Find-it」標識を用意していますので、別途ご注文いただけます。
温度 温度 温度 温度マッピング マッピング マッピング マッピング シナリオ シナリオ シナリオ シナリオ
