I N S T R U З Х E S D E U T I L I Z A З Г O
L AVAR E R ETIRAR AS B OLHAS DO S ISTEMA
1. Lave o Sistema de Infusão Fountain com salina
normal heparinizada esterilizada, de modo a que
todo o ar seja completamente removido.
A VISO : Podem ocorrer complicações caso o ar não
tenha sido removido antes da inserção no corpo.
2. Coloque o Catéter de Infusão Fountain
na posição, por baixo da guia fluoroscópica,
seguindo o protocolo hospitalar. O Catéter de
Infusão passa através de um invólucro do introdutor
5F e sobre o cabo guia de 0,89 mm. As duas ban-
das marcadores rádio-opacas no Catéter de
Infusão Fountain indicam o segmento onde
ocorre a infusão pelo orifício lateral (Figura 1).
3. Retire o cabo guia de colocação de
0,89 mm e coloco o Cabo Oclusivo, de modo a
que a ponta distal do catéter fique obstruída pelo
cabo (Figura 2).
A VISO : Nunca deve ser avançado um cabo guia
ou retirado se encontrar resistência. Se avançar
um cabo guia quando encontrar resistência,
pode provocar traumas dos vasos e/ou danos
no cabo. A causa da resistência deve ser determi-
nada utilizando a fluoroscopia. Tome as medidas
necessárias para corrigir o problema.
4. A seringa com o reservatório de 20mL é cheia
com salina heparinizada e são retiradas as bolhas de
ar, utilizando o protocolo padrão do hospital. Isto
pode incluir pressionar levemente a seringa com um
hemóstato ou um dispositivo semelhante.
Ligue a seringa ao Squirt (Figura 3). Certifique-se
de que a ligação da seringa é estanque ao ar.
[O dispositivo rotativo da seringa deve ser apertado
à mão, se utilizar uma seringa com um adaptador
rotativo.]
Segure o Squirt na posição vertical, active a barra
do accionado repetidamente até que todas as
bolhas de ar desapareçam da área de verificação
da válvula do Squirt (Figura 3). Isto pode incluir
pressionar levemente o caminho do fluido do Squirt
com um hemóstato ou um dispositivo semelhante.
[Nota: O médico deve ligar um pequeno pedaço
de tubo, se estiver preocupado com a queda de
gotas de fluido do Squirt durante o processo.]

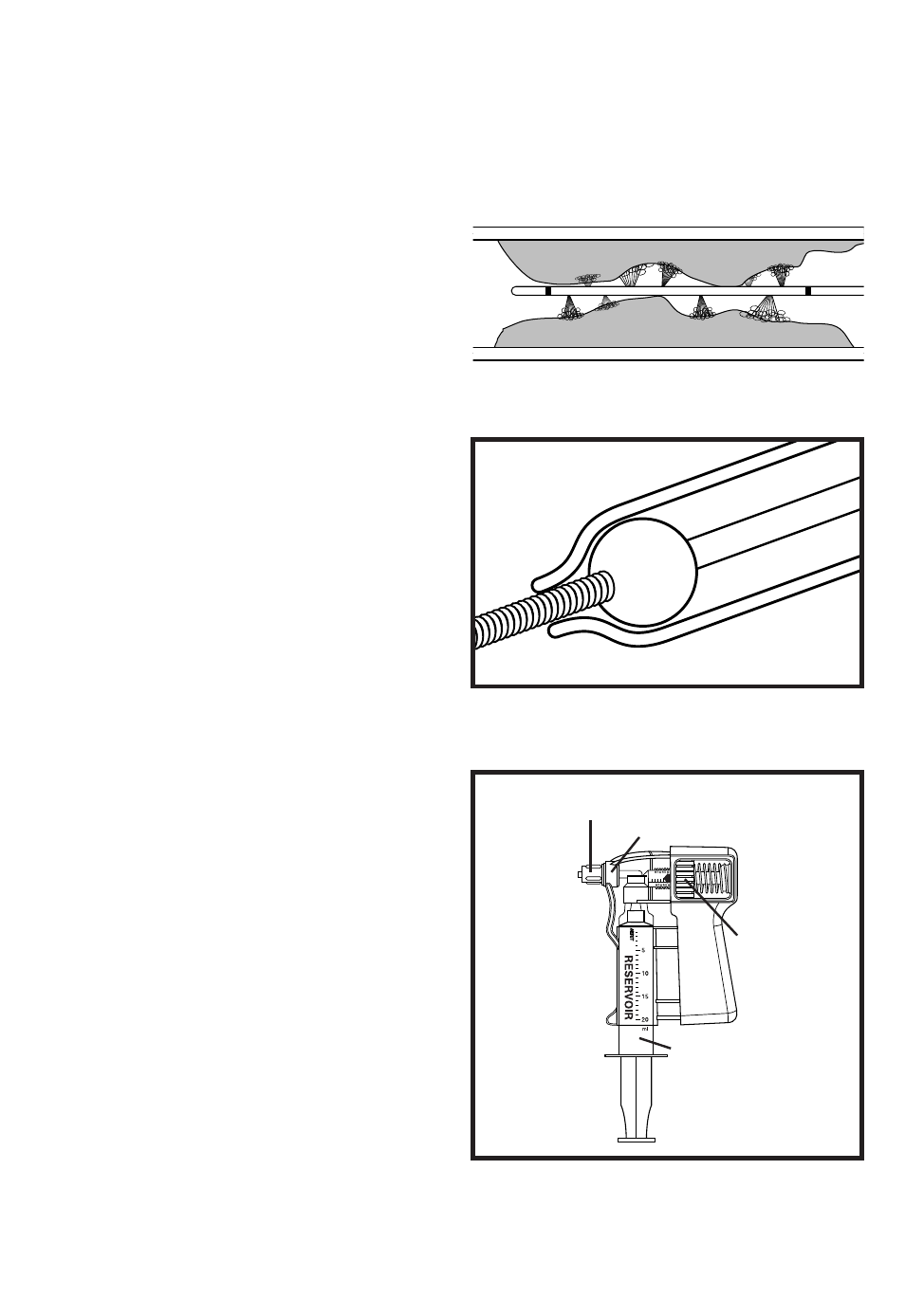

Figura 1
Figura 2
Figura 3
P-3
CONECTOR SHERLOCK
VÁLVULA DE VERIFICAÇÃO
BOTÃO DE
AJUSTE
SERINGA DO
RESERVATÓRIO
BARRA DO
ACCIONADOR
