P URGADO DEL S ISTEMA CON
S OLUCIÓN T ERAPÉUTICA

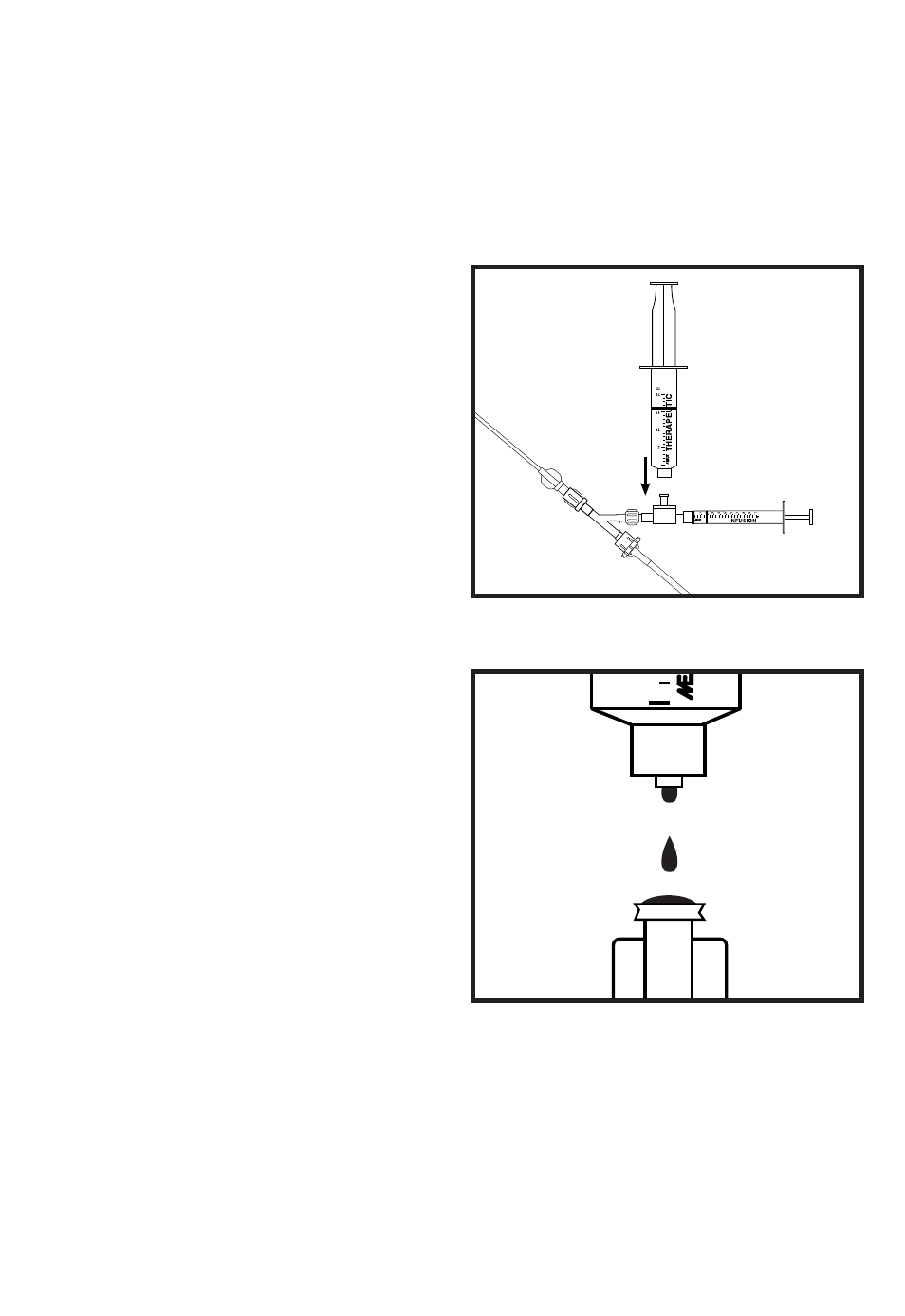

9. Retirar la jeringa reservorio que contiene
solución salina de la entrada del puerto de
la válvula de doble paso. Reemplazarla por
una jeringa reservorio que contenga la
solución terapéutica deseada (figura 8).
Verter una pequeña cantidad de solución
terapéutica en la entrada de la conexión
Luer-Lock para disponer del menisco al
realizar la conexión (figura 9). De este modo
prevenimos la introducción de burbujas de
aire en el sistema.
10. Aspirar 1ml de solución terapéutica en
la jeringa de infusión. Purgar el sistema en
su totalidad con solución terapéutica,
mediante la presión del émbolo de la
jeringa de infusión de 1ml. Los volúmenes
aproximados de cebado del sistema para
cada catéter son los siguientes:
catéter de 45 cm: 1 ml
catéter de 90 cm: 1,5 ml
catéter de 135 cm: 2 ml
A
DVERTENCIA
: Todas las soluciones terapéu-
ticas a infundir deben ser empleadas sigu-
iendo las instrucciones de uso del fabri-
cante.
A DMINISTRACIÓN DE LA T ERAPIA DE I NFUSIÓN
11. Aspirar el volumen deseado de solución
terapéutica en la jeringa de infusión de 1ml.
Para infundir la solución terapéutica,
presionar según necesidad el émbolo de la
jeringa de 1ml. Este proceso debería ser
repetido mientras dura la terapia según las
directrices del facultativo.
I
NSTRUCCIONES DE
I
NFUSIÓN CON UNA
B
OMBA
I
NTRAVENOSA
Cebe el Catéter de Infusión Fountain y la
válvula de hemostasia tal como se describe
en las instrucciones anteriores. Coloque el
catéter, la válvula de hemostasia y el alam-
bre guía de oclusión tal como se ha descrito
antes. El alambre guía de oclusión y el catéter
deben colocarse siempre bajo control fluo-
roscópico.
Conecte la válvula de hemostasia cebada en
la vía I.V. que se ha cebado según las
instrucciones de uso del fabricante.
Compruebe que la conexión sea hermética.
Nota: La bomba de infusión I.V. que se uti-
liza deberá tener el “límite de la alarma de
presión de oclusión” fijado en 10 psi o 517
mmHg.
Figura 8
Figura 9
S-6
