Pagina 46 Guida all'installazione di AXIS 231D+/232D+

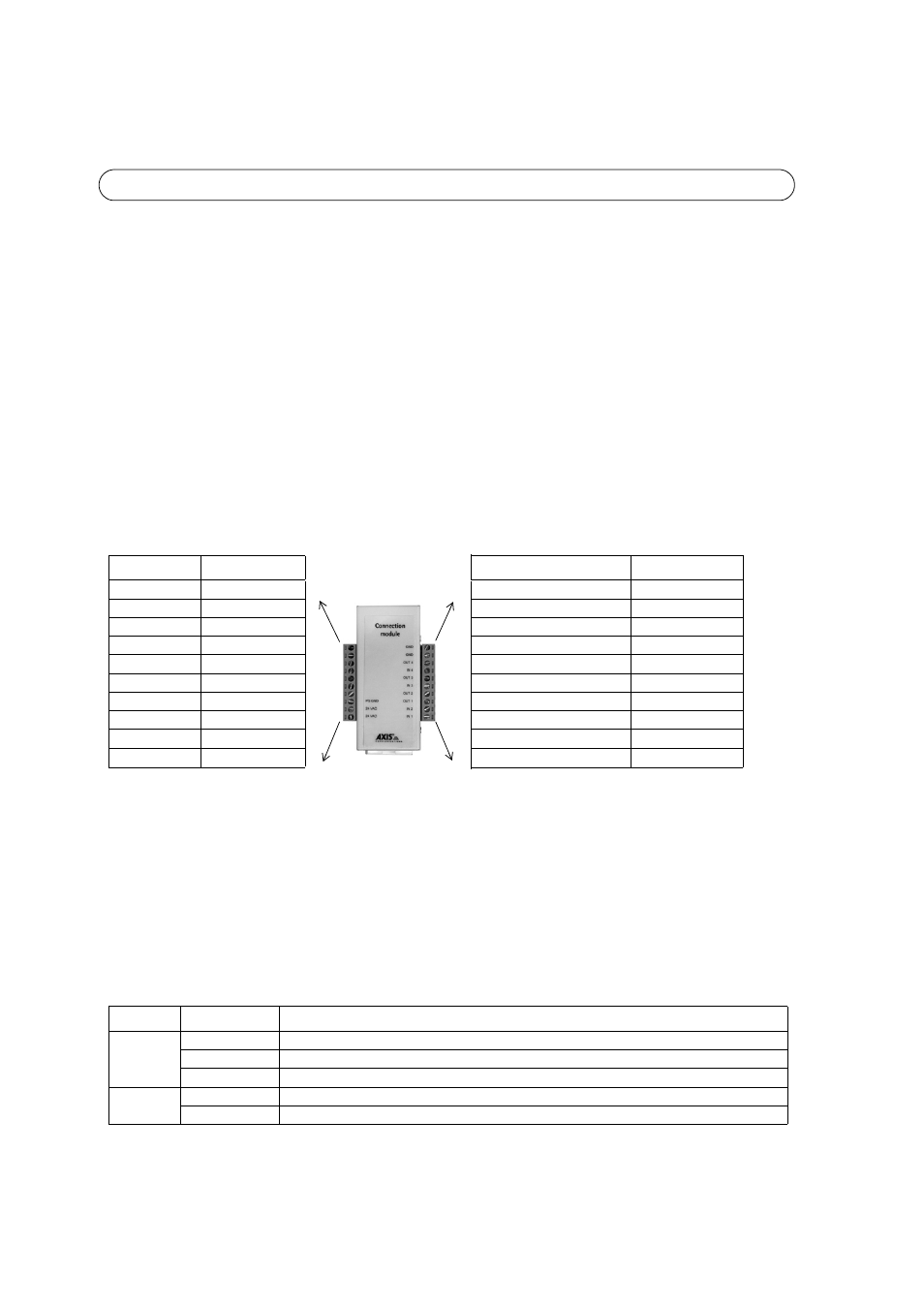

Piedinatura del modulo di collegamento
• Entrata digitale (1-4): collegarsi alla messa a terra (GND) per attivarla oppure lasciarla isolata
(scollegata) per disattivarla.
• Uscita transistor (1-4): 100 mA di carico massimo e 24 V CC di voltaggio massimo. Un transistor di
tipo NPN open-collector con connessione dell'emettitore collegato al polo 2 (presa a terra). Se si
utilizza un relè esterno, è necessario collegare un diodo in parallelo al carico per consentire la
protezione contro il passaggio di tensione.
Indicatori LED
Funzione Descrizione Funzione Descrizione
n/d non utilizzato GND messa a terra
n/d non utilizzato GND messa a terra
n/d non utilizzato 4 uscita transistor Vedere più avanti
n/d non utilizzato Entrata digitale 4 Vedere più avanti
n/d non utilizzato 3 uscita transistor Vedere più avanti
n/d non utilizzato Entrata digitale 3 Vedere più avanti
n/d non utilizzato 2 uscita transistor Vedere più avanti
PS GND messa a terra 1 uscita transistor Vedere più avanti
24 V CA 24 V CA Entrata digitale 2 Vedere più avanti
24 V CA 24 V CA Entrata digitale 1 Vedere più avanti
LED Colore Descrizione
Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
Spia spenta Nessuna connessione attiva.
Alimentazion
e Verde Normale utilizzo.
Giallo Luce lampeggiante verde/gialla: aggiornamento firmware.
!
IMPORTANTE: il dispositivo AXIS 215 PTZ è progettato per un uso interno ed esterno.
Per utilizzare la videocamera all'esterno, è necessario installarla in un alloggiamento
per esterni approvato. Per ulteriori informazioni sull'alloggiamento per esterni, vedere
il sito Web all'indirizzo www.axis.com.
Non usare la cupola della telecamera se la stessa deve essere inserita in una custodia da
esterno. La doppia cupola riduce la qualità dell’immagine arrivando a creare un effetto
velato.
