Seite 26 AXIS 231D+/232D+ - Installationshandbuch

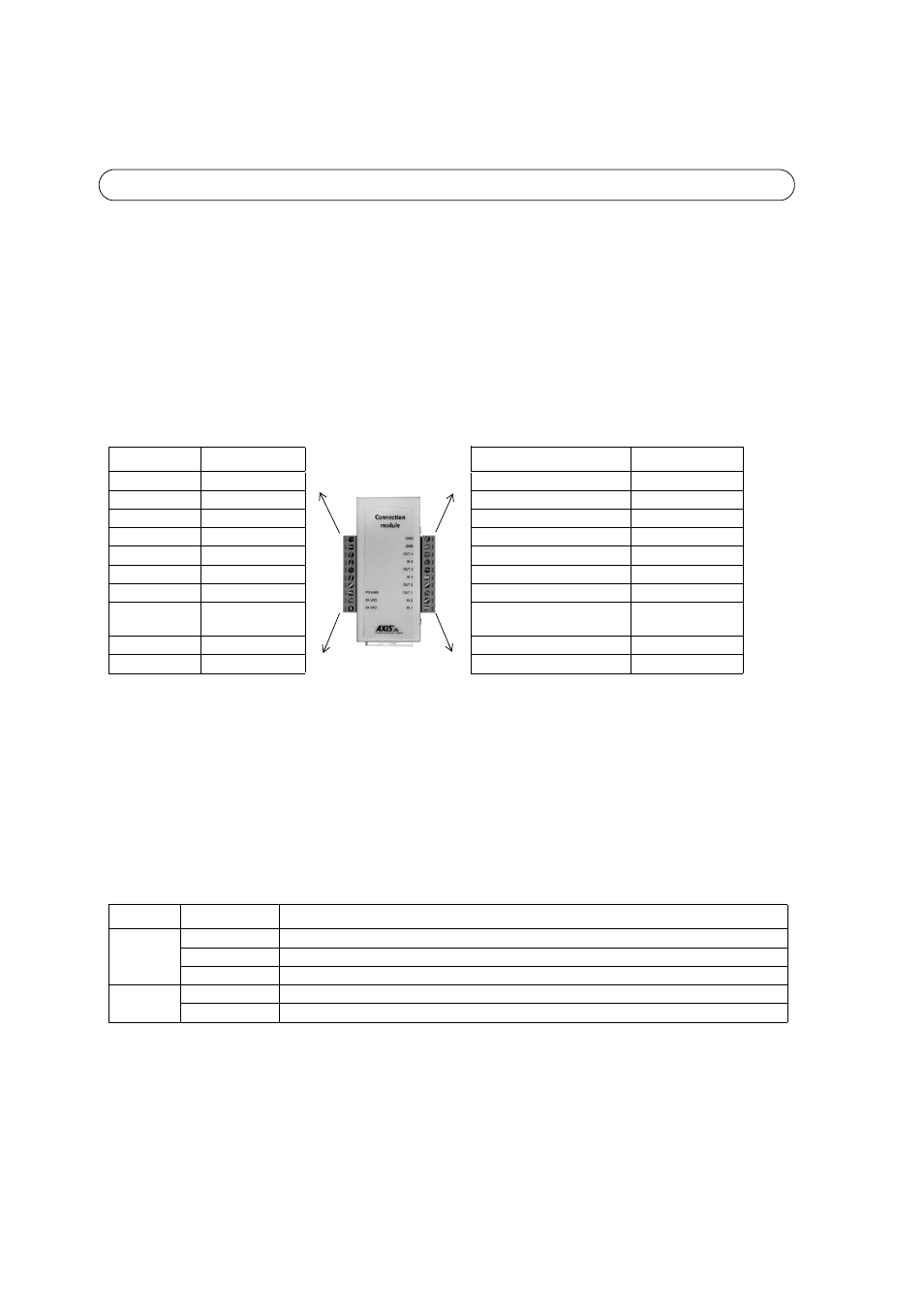

Anschlussbelegung für das Verbindungsmodul
• Digitaler Eingang (1-4): zum Aktivieren mit dem Massekontakt verbinden; zum Deaktivieren nicht an Masse
anschließen
• Transistorausgang (1-4): Max. Stromstärke 100 mA, max. Spannung 24 V Gleichspannung. Ein NPN-Transistor
mit offenem Kollektor, wobei Emitter mit Pin 2 (Masseanschluss) verbunden ist. Zum Schutz vor
Spannungsspitzen muss bei der Kombination mit einem externen Relais eine Diode parallel zur Last geschaltet
werden.
LED-Anzeigen
Funktion Beschreibung Funktion Beschreibung
entf. nicht belegt GND Masse
entf. nicht belegt GND Masse
entf. nicht belegt Transistorausgang 4 siehe unten
entf. nicht belegt Digitaler Eingang 4 siehe unten
entf. nicht belegt Transistorausgang 3 siehe unten
entf. nicht belegt Digitaler Eingang 3 siehe unten
entf. nicht belegt Transistorausgang 2 siehe unten
PS GND Masse (Stroman-
schluss) Transistorausgang 1 siehe unten
24 VAC 24 V AC Digitaler Eingang 2 siehe unten
24 VAC 24 V AC Digitaler Eingang 1 siehe unten
LED Farbe Beschreibung
Netzwerkan-
zeige Grün Konstant bei Netzwerkverbindung mit 100 Mbit/s. Blinkt bei Netzwerkaktivität.
Gelb Konstant bei Netzwerkverbindung mit 10 Mbit/s. Blinkt bei Netzwerkaktivität.
Leuchtet nicht Keine Verbindung.
Betriebsan-
zeige Grün Normalbetrieb.
Gelb Blinkt grün/gelb bei Firmware-Aktualisierung.
WICHTIG!
- Die AXIS 215 PTZ ist für die Verwendung sowohl in Innenräumen als auch für den
Außeneinsatz geeignet. Um die Kamera im Freien zu verwenden, muss sie in einem zugelassenen Außengehäuse
installiert werden. Auf unserer Homepage unter www.axis.com finden Sie weitere Informationen über
Außengehäuse.
Benutzen Sie die Kamerakuppel nicht wenn die Kamera in einem Außengehäuse montiert wird, da zwei Kuppeln
die Bildqualität reduzieren und Unschärfen erzeugen.
!
