Página 34 Guía de instalación de la AXIS 231D+/232D+
Soporte para techo

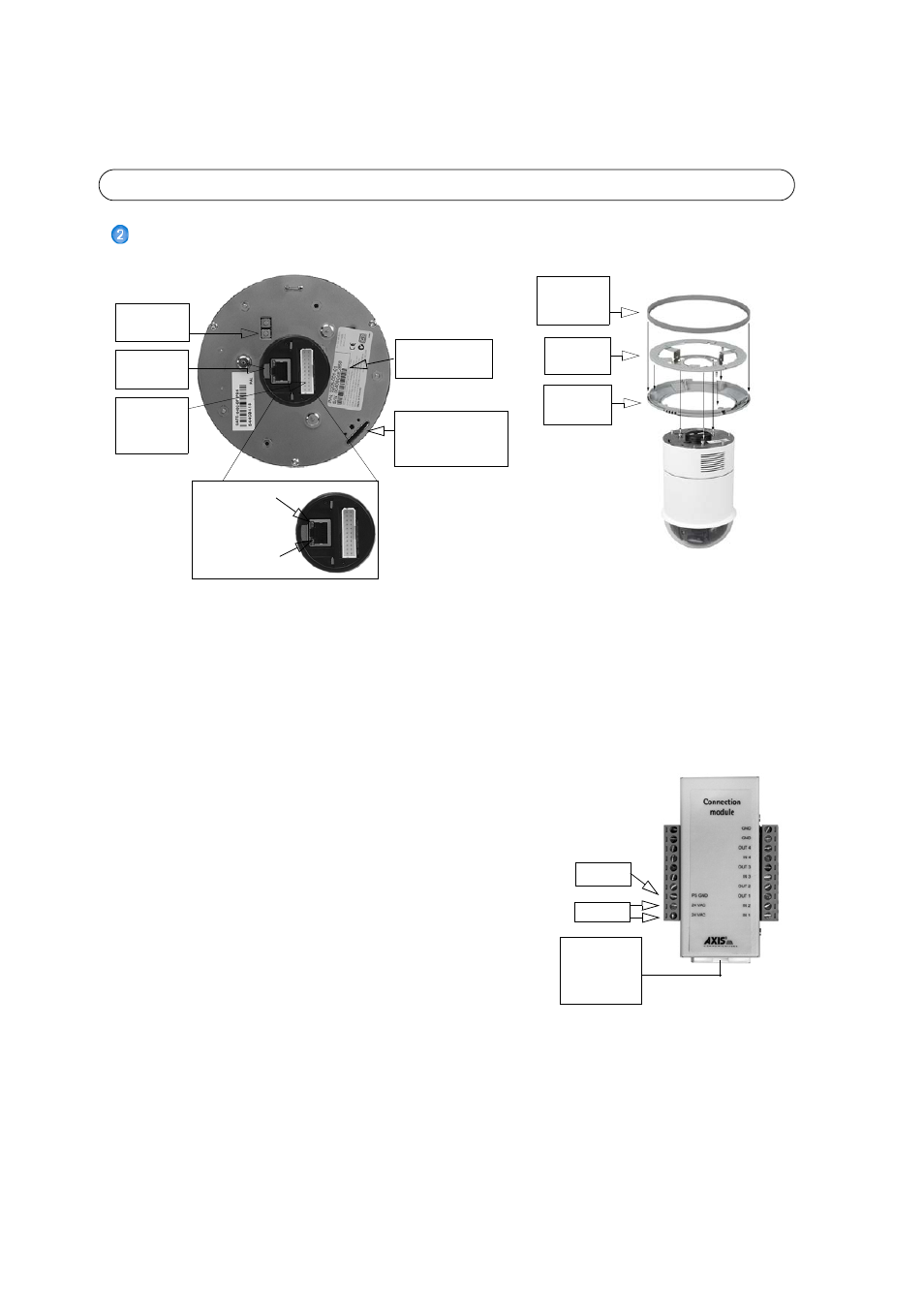

Consultando la imagen de arriba, siga las instrucciones que se indican a continuación para instalar la cámara con
burbuja:
1.
Utilizando la plantilla de taladrado suministrada, haga tres orificios en el techo y fije el soporte al techo con
tres tornillos.
2. Retire el anillo de decoración y el anillo de la cubierta de la AXIS 231D+/232D+.
3. Introduzca el tornillo de sujeción en la ranura de montaje.
4. Conecte el cable del módulo de conexión al módulo de conexión.
5. Conecte el cable Ethernet y el módulo de conexión a la AXIS
231D+/232D+.
6. Conecte el cable de alimentación (24 V AC) al módulo de conexión
y compruebe que los LED de red y corriente emiten una luz verde.
7. Monte el cuerpo de la burbuja en el soporte y gírelo en el sentido
de las agujas del reloj. Asegúrese de que el orificio para introducir
el tornillo del lateral de la burbuja esté alineado con el soporte.
Apriete el tornillo de sujeción para fijar la burbuja.
8. Inserte y fije al soporte el anillo de la cubierta y el anillo de
decoración.
9. La instalación del hardware ha finalizado. Consulte Configuración
de una dirección IP, en la página 37 para instalar la AXIS 231D+/
232D+ en la red.
del módulo
Conector
Conector
de conexión
Indicador
de red
Indicador
de alimentación
tornillo de sujeción
Ranura de
Botón de
control
de red
Número de serie
S/N
Vista lateral
Anillo de
decoración
Soporte
para techo
Anillo de la
Vista posterior
montaje para
cubierta
24 V AC
PS GND
Conector del
Módulo de conexión
cable del
módulo de
conexión
