AXIS 231D+/232D+ Guide d'installation Page 15
FRANCAIS
Montage dans un faux-plafond
Suivez les instructions ci-dessous pour monter la caméra à dôme :
1. Placez la bague décorative au plafond et marquez l'emplacement des trois trous de vis, ainsi que du cercle
intérieur du capot décoratif.
2. Découpez un trou dans le plafond en suivant les marques.
3. Insérez le support de montage dans le plafond, avec les pattes de fixation repliées vers l'intérieur. Une fois le
support en place, dépliez les pattes de fixation sur le faux-plafond et serrez les vis pour fixer le support.
4. Branchez le câble du module de connexion sur le module de connexion.
5. Connectez le câble Ethernet et le module de connexion à la caméra
AXIS 231D+/232D+.
6. Branchez le câble d'alimentation (24 Vca) sur le module de
connexion, et assurez-vous que les voyants DEL d'alimentation et
de réseau sont allumés et verts.
7. Insérez le support de vis de fixation dans l'encoche de montage.
8. Insérez le dôme dans le support que vous venez d'installer et faites-
le tourner dans le sens des aiguilles d'une montre pour le bloquer
dans le support.
9. Assurez-vous que la vis de fixation est alignée avec le support.
Serrez la vis de fixation pour fixer le dôme.
10. L'installation matérielle est terminée ; passez à présent à la section
Attribution d'une adresse IP, page 17 pour installer la caméra AXIS
231D+/232D+ sur votre réseau.

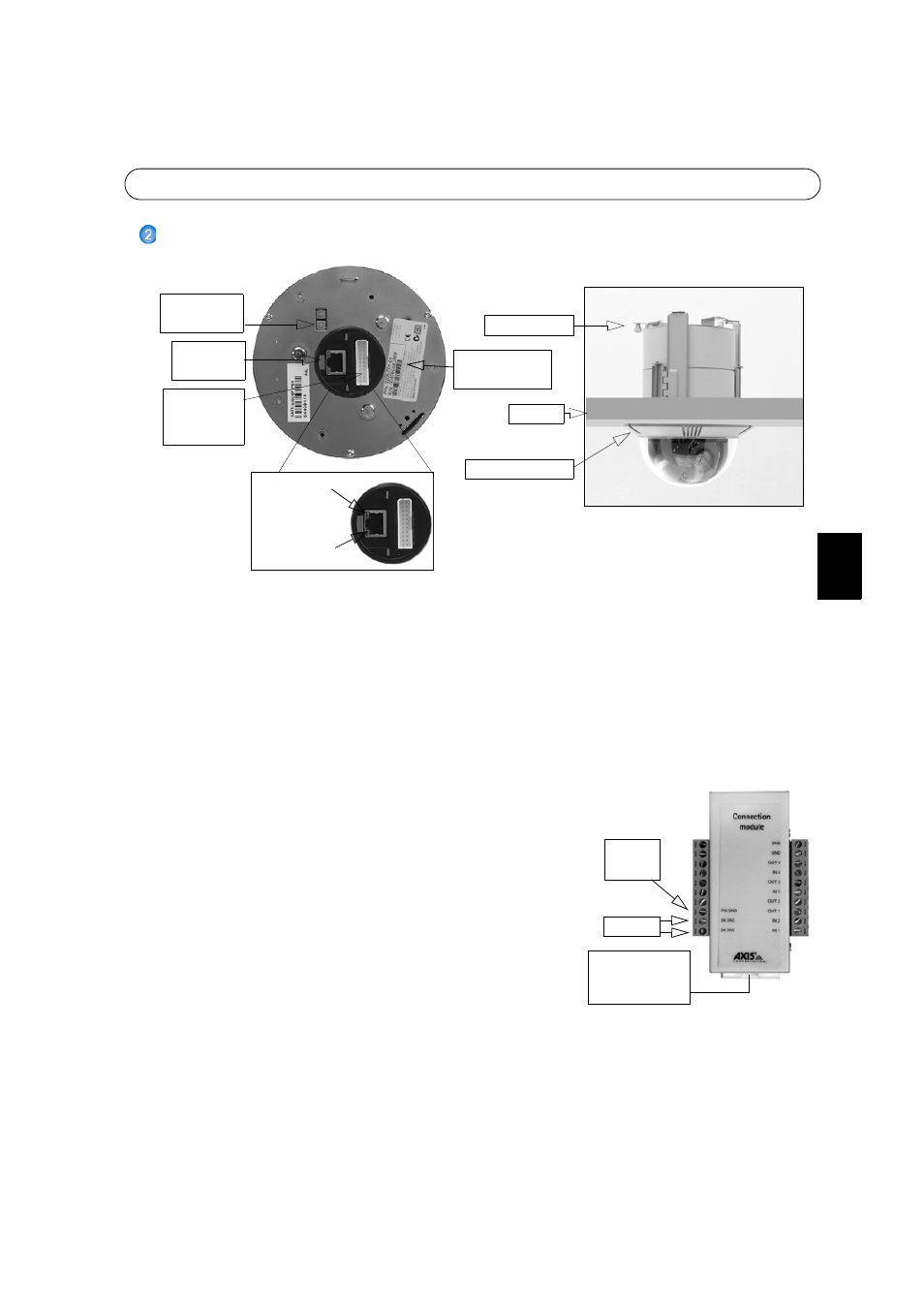

Bague décorative
