Deckenhalterung für Massivdecken
Gehen Sie bei der Montage der Kuppelkamera folgendermaßen vor:
1. Bohren Sie mit Hilfe der mitgelieferten Bohrschablone drei Löcher in die Decke. Befestigen Sie anschließend die
Deckenhalterung mit drei Schrauben an der Decke.
2. Bringen Sie den Zier- und den Abdeckring an die AXIS 231D+/232D+ an.
3. Führen Sie den Halter für die Befestigungsschraube in den Schlitz ein.
4. Schließen Sie das Kabel des Verbindungsmoduls an das
Verbindungsmodul an.
5. Schließen Sie das Ethernetkabel und das Verbindungsmodul an die AXIS
231D+/232D+ an.
6. Schließen Sie das Netzkabel (24 V AC) an das Verbindungsmodul an.
Überprüfen Sie, ob die Betriebsanzeige und die Netzwerkanzeige grün
aufleuchten.
7. Bringen Sie das Gehäuse der Kuppelkamera an die Halterung an, und
drehen Sie es im Uhrzeigersinn. Das Loch für die Schraube an der Seite
der Kuppelhaube muss mit der Halterung ausgerichtet sein. Ziehen Sie
nun zum Befestigen der Kuppelhaube die Schraube fest.
8. Befestigen Sie den Abdeck- und den Zierring an der Halterung.
9. Die Montage der Kamera an der Decke ist damit abgeschlossen. Fahren
Sie nun mit dem Abschnitt , auf Seite26 fort, um die AXIS 231D+/
232D+ in Ihrem Netzwerk zu installieren.

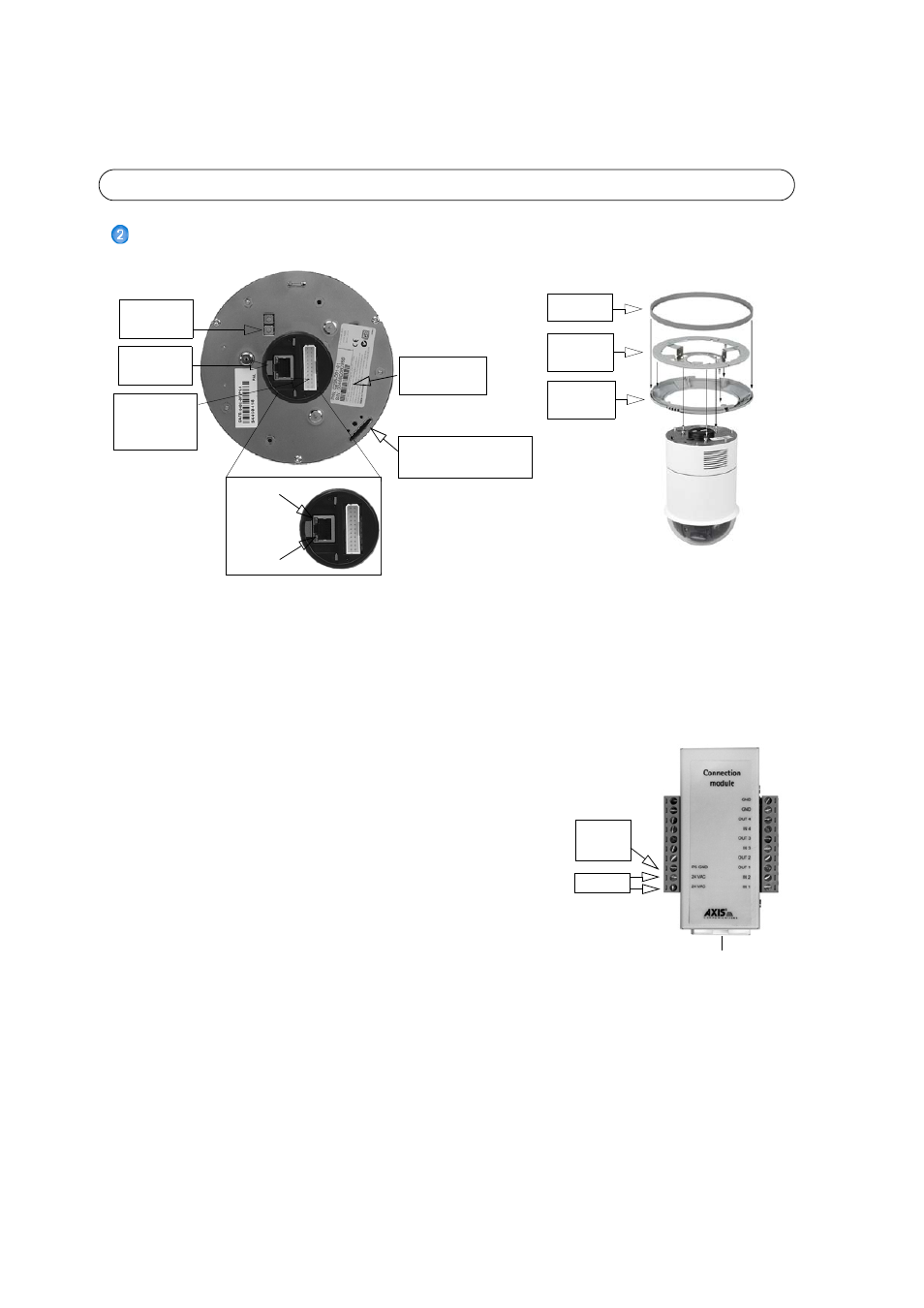

Verbindungs-
