Page 46

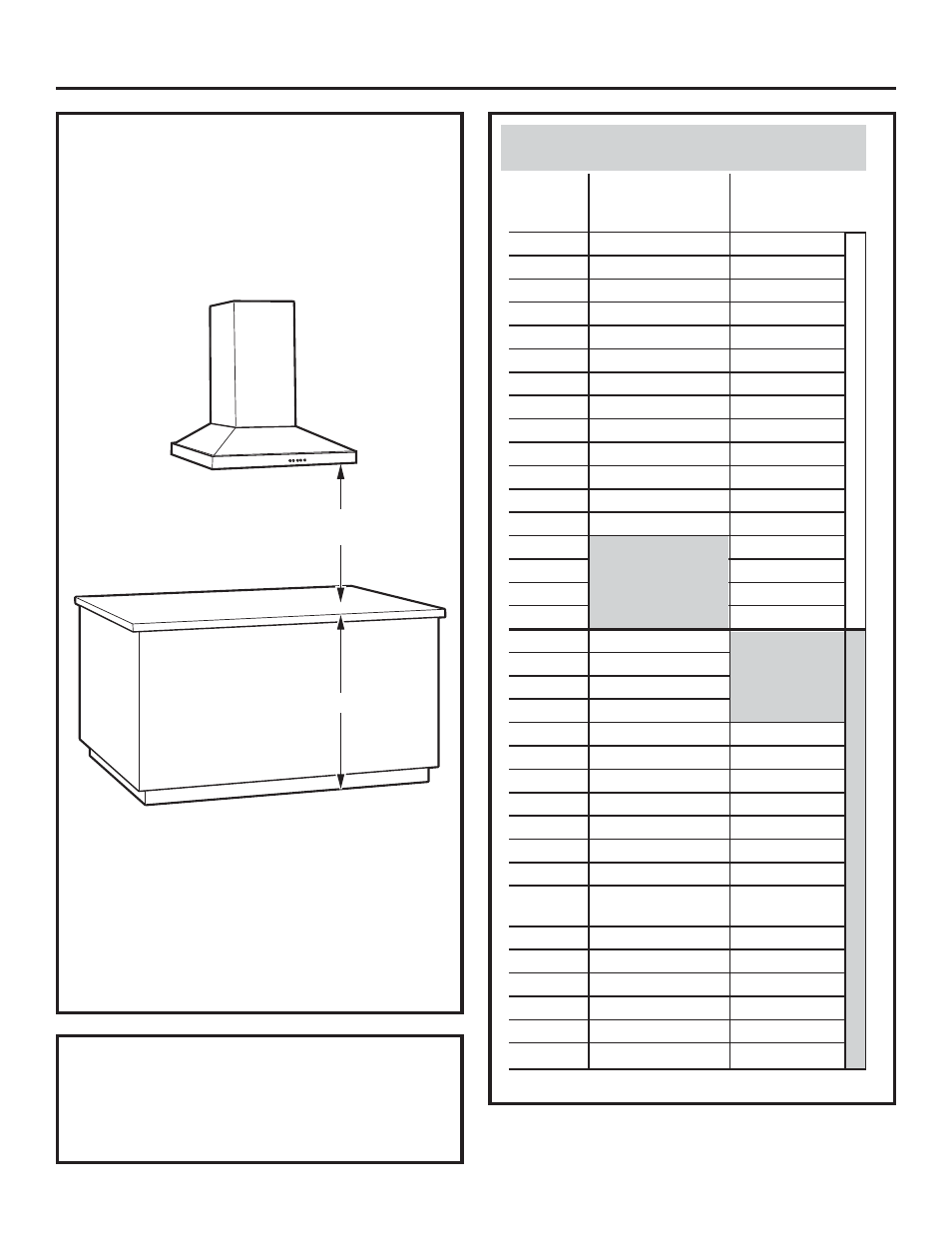

ESTABLEZCA LA ALTURA DE
INSTALACIÓN
• Se ofrecen cubiertas plegables para ocultar los
conductos que se extienden hasta el cielorraso.
• Esta campana puede instalarse para una
operación de recirculación. No se requieren kits
adicionales.
NOTA: La altura de instalación debe medirse desde
la superficie de cocción hasta la parte más baja
de la campana.
La campana de ventilación debe instalarse a un
mín. de 24" y un máx. de 30" sobre la superficie de
cocción. La altura de instalación de la campana,
desde la superficie de cocción hasta la parte más baja
de la campana, depende de la altura del cielorraso.
Preparación para la instalación
24” Mín.
30” Máx.
36” Mín.
ACCESORIOS:
El accesorio de cubierta de conducto ZX83012 se
encuentra disponible para cielorrasos de 10 a 12
pies. Este accesorio está compuesto por una cubierta
de conducto larga de 48
7
ø
8
”.
46
Alturas de instalación
GHPRQWDMHGHSDUHGGH=9
Altura
*Altura de
*Altura de
real del
instalación posible instalación posible
cielorraso CON VENTILACIÓN CON RECIRCULACIÓN
7'-11"
24"
24"
8'-0"
24" a 25"
24" a 25"
8'-1"
24" a 26"
24" a 26"
8'-2"
24" a 27"
24" a 27"
8'-3"
24" a 28"
24" a 28"
8'-4"
24" a 29"
24" a 29"
8'-5" a 9'-6"
24" a 30"
24" a 30"
9'-7"
25" a 30"
24" a 30"
9'-8"
26" a 30"
24" a 30"
9'-9"
27" a 30"
24" a 30"
9'-10"
28" a 30"
24" a 30"
9'-11"
29" a 30"
25" a 30"
10'-0"
30"
26" a 30"
10'-1"
24d t”o 30d
27" a 30"
10'-2"
24d to 30d
28" a 30"
10'-3"
24d to 30d
29" a 30"
10'-4"
24d to 30d 30"
9'-7"
24"
24" to 30"
9'-8"
24" a 25"
24" to 30"
9'-9"
24" a 26"
24" to 30"
9'-10"
24" a 27"
24" to 30"
9'-11"
24" a 28"
24"
10'-0"
24" a 29"
24" a 25"
10'-1"
24" a 30"
24" a 26"
10'-2"
24" a 30"
24" a 27"
10'-3"
24" a 30"
24" a 28"
10'-4"
24" a 30"
24" a 29"
10'-5"
24" a 30"
24" a 30"
10'-6" a
24" a 30"
24" a 30"
11'-6"
11'-7"
25" a 30"
24" a 30"
11'-8"
26" a 30"
24" a 30"
11'-9"
27" a 30"
24" a 30"
11'-10"
28" a 30"
24" a 30"
11'-11"
29" a 30"
25" a 30"
12'-0"
30"
26" a 30"
*Basado en una altura de mesada de 36".
ACCESSORY
ZX90010
SUMINISTRADO
ACCESORIO ZX83012
