ACCESORIOS PARA
CONDUCTOS
Esta campana debe usar un
conducto redondo de
d Puede cambiar
a un conducto de
[
Utilice esta tabla para calcular las
longitudes máximas permitidas
para recorridos de conductos
hacia el exterior.
NOTA: ¡No supere las longitudes
equivalentes máxima permitidas!
/RQJLWXGPi[LPDGHOGXFWR
SLHVSDUDFDPSDQDVSDUD
estufas.
&RQGXFWRVIOH[LEOHV
Si se utilizan conductos flexibles
de metal, todos los valores
equivalentes en pies de la tabla
deben duplicarse. El conducto
flexible de metal debe ser recto y
liso y debe extenderse lo máximo
posible.
NO USE conductos flexibles de
plástico.
NOTA: Cualquier sistema de
ventilación doméstico, como una
campana de ventilación, puede
interrumpir el flujo adecuado de
aire de combustión y de escape
requerido para chimeneas,
hornos a gas, calentadores de
agua a gas y otros sistemas de
ventilación natural. Para minimizar
las posibilidades de interrupción
de tales sistemas de ventilación
natural, siga las pautas y normas
de seguridad del fabricante del
equipamiento de calefacción, tales
como las publicadas por NFPA y
ASHRAE. Cuando corresponda,
instale un sistema de reposición
(reemplazo) de aire de acuerdo
con los requisitos del código local
de construcción. Para acceder a
soluciones de aire disponibles,
visite GEAppliances.com.

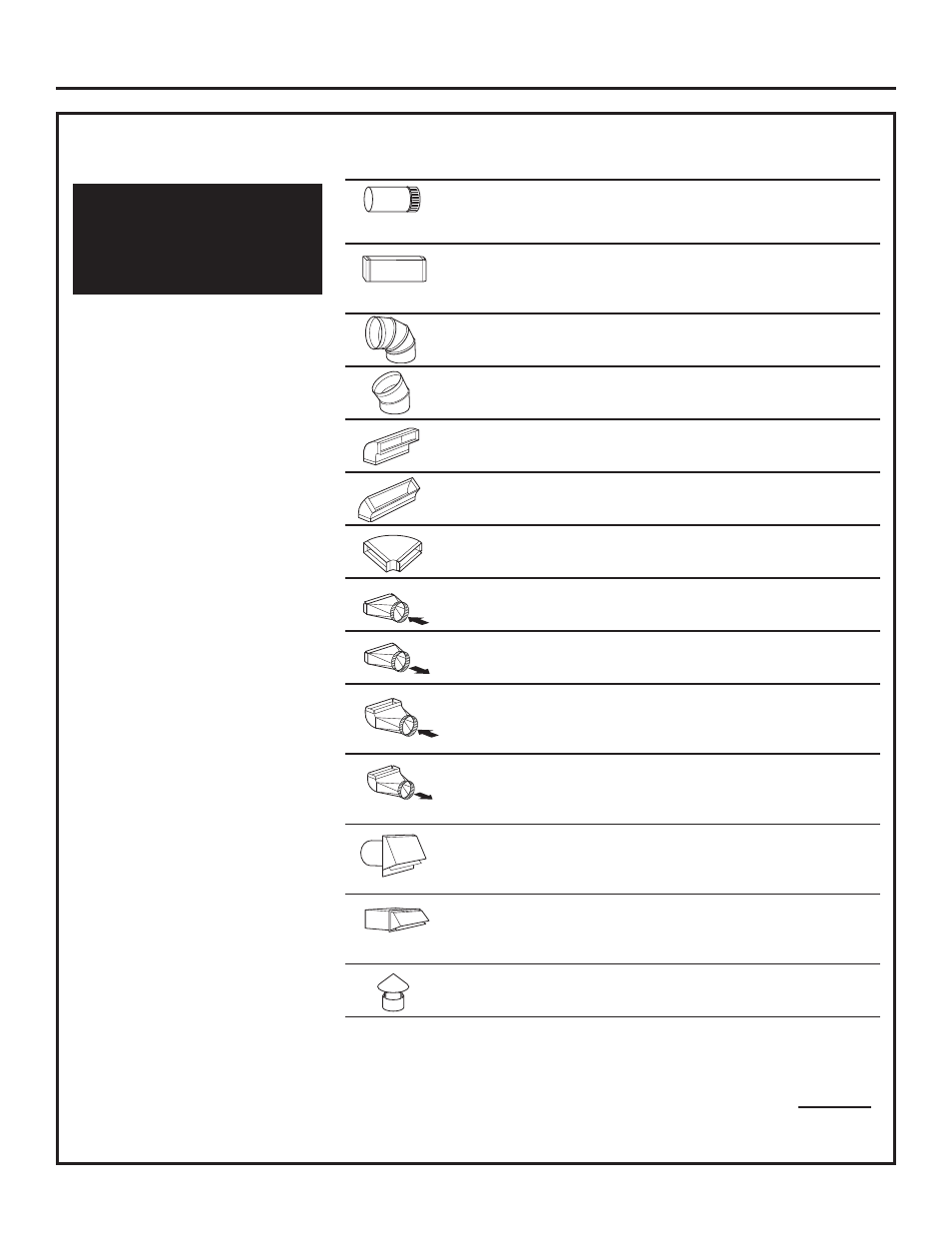

Longitud
Pieza
Longitud
Cantidad
equivalente
del ducto
Dimensiones
equivalente* utilizada total
Circular,
1 pie recto
recta
(por
longitud
de
pie)
3-1/4" x 12"
1 pie recto
recta
(por
longitud
de
pie)
Codo de 90°
17
pies
Codo de 45°
10
pies
Codo de 90° de
ø[
SLHV
Codo de 45° de
3-1/4" x 12"
26 pies
Codo plano de 90°
de 3-1/4" x 12"
102 pies
Circular de 8" a
3-1/4" x 12" transición
2 pies
Transición 3-1/4" x 12"
a circular de 8" 5
pies
Codo de 90° de
transición
circular
8" a 3-1/4" x 12"
6 pies
Codo de 90° de transición
de 3-1/4" x 12"
a circular de 8"
13 pies
Tapa de pared
circular
con
regulador de tiro
32 pies
Tapa de pared
de 3-1/4" x 12"
con regulador de tiro
75 pies
Tapa de techo
circular
44
pies
44
Preparación para la instalación
Recorrido
total de los
conductos
* Longitud real del conducto recto más equivalente
de accesorio del conducto. La longitud equivalente
de los conductos se encuentra basada en pruebas
reales realizadas por el grupo de Ingeniería de
Evaluación de GE y reflejan los requisitos para un
buen desempeño de ventilación con cualquier
campana de ventilación.
