RACCORDS DE
CANALISATION
&HWWHKRWWHGRLWXWLOLVHU
XQFRQGXLWURQGGHFPSR
UDFFRUGDQWjXQWX\DXFP[
FPSR[SR
Reportez-vous au tableau pour
calculer les longueurs maximales
autorisées pour les conduits vers
l’extérieur.
REMARQUE : Ne dépassez pas les
longueurs maximales autorisées !
/RQJXHXUPD[LPDOHGHFRQGXLW
PSLSRXUOHVKRWWHV
de cuisinière.
&RQGXLWIOH[LEOH
En cas d’utilisation de conduits
métalliques flexibles, les valeurs
en pieds figurant dans le tableau
doivent être doublées. Le conduit
métallique flexible doit être droit
et lisse et étiré au maximum.
N’utilisez PAS de conduit
en plastique flexible.
REMARQUE : Tout système
de ventilation domestique tel
qu’une hotte aspirante, est
susceptible d’interrompre le débit
d’air et de fumées de combustion
requis pour les cheminées, fours
à gaz, les chauffe-eau à gaz et
autres systèmes naturellement
ventilés. Afin de réduire les
probabilités d’interruption de ces
systèmes naturellement ventilés,
nous vous recommandons de
suivre les consignes du fabricant
de l’équipement de chauffage
et les normes de sécurité telles
que celles publiées par la NFPA
et l’ASHRAE. Le cas échéant,
installez un système de
compensation d’air (remplacement)
conformément aux conditions des
codes locaux du bâtiment. Visitez
le site GEAppliances.com
pour connaître les solutions
offertes en matière de système de
compensation d’air.

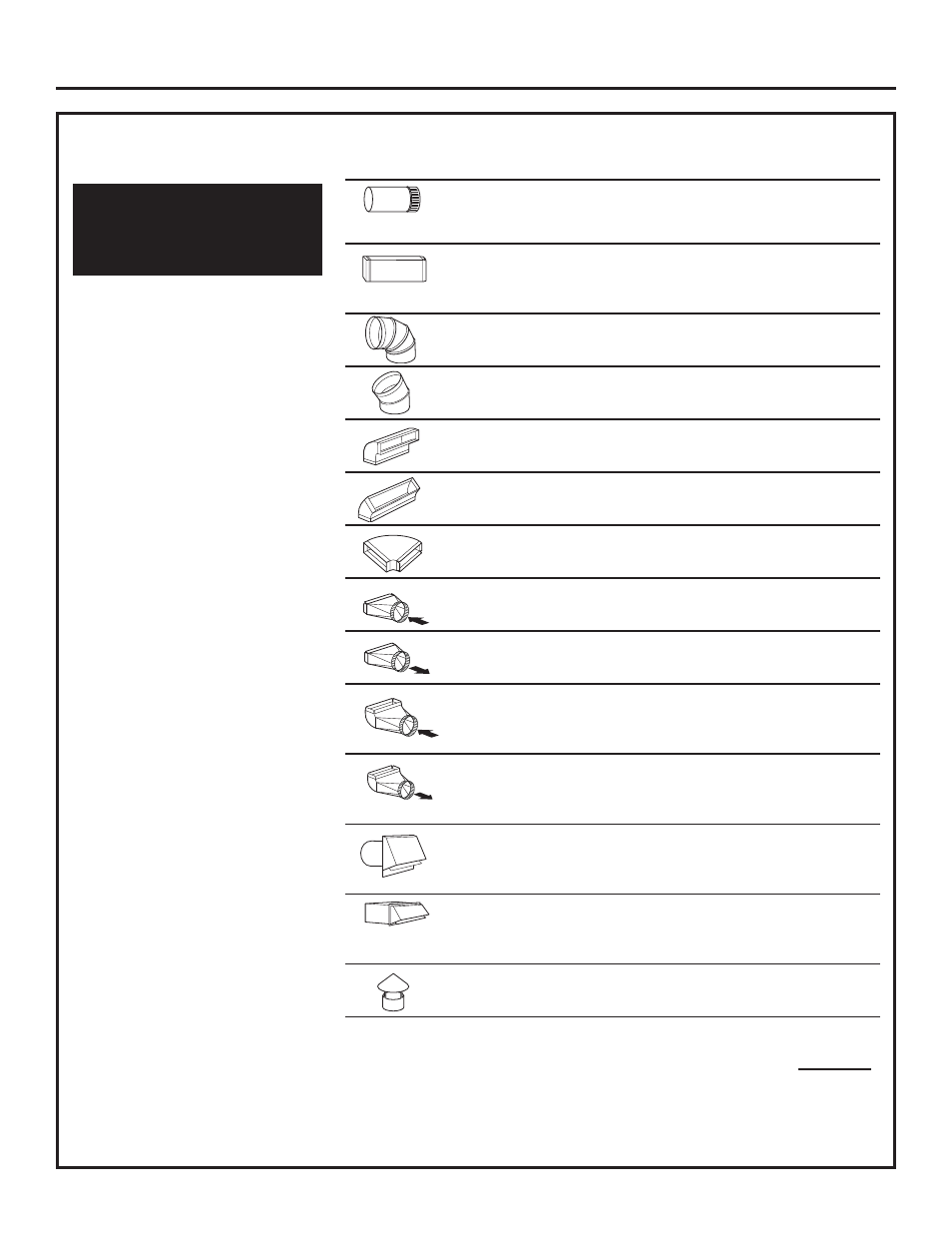

Longueur
Longueur Quantité total
&RQGXLW 'LPHQVLRQV pTXLYDOHQWH
XWLOLVpH pTXLYDOHQWH
Rond droit 30 cm (1 pied)
(par longueur
en pied)
Droit 8 cm x 30 cm 30 cm (1 pied)
(3-1/4 po x 12 po (par longueur
en pied)
Coude 90°
5 m (17 pieds)
Coude 45°
3 m (10 pieds)
Coude 90° 8 cm x 30 cm
øSR[SR 13 m (43 pieds)
Coude 45° 8 cm x 30 cm
(3-1/4 po x 12 po) 7,90 m (26 pieds)
Coude plat 90° 8 cm x 30 cm
(3-1/4 po x 12 po) 32 m (102 pieds)
Rond 20 cm (8 po) pour raccord
8 cm x 30 cm (3-1/4 po x 12 po) 60 cm (2 pieds)
8 cm x 30 cm (3-1/4 po x 12 po)
pour raccord rond 20 cm (8 po) 1,5 m (5 pieds)
Rond 20 cm (8 po) pour raccord
en coude 90° 8 cm x 30 cm
(3-1/4 po x 12 po) 1,8 m (6 pieds)
8 cm x 30 cm (3-1/4 po x 12 po)
pour raccord rond 20 cm
(8 po) en coude 90° 3,96 m (13 pieds)
Cache
mur rond
avec registre 9,7 m (32 pieds)
Cache mur 9 cm x 30 cm
(3-1/4 po x 12 po)
avec registre 22,9 m (75 pieds)
Cache rond
pour toiture 13 m (44 pieds)
24
Préparation à l’installation
Parcours total
des conduits
* Longueur réelle du conduit droit plus le raccord
de conduit équivalent. Longueur équivalente des
conduits basée sur les tests par les ingénieurs
GE et satisfaisant aux exigences pour de bonnes
performances en termes de ventilation de toute
hotte aspirante.
