26

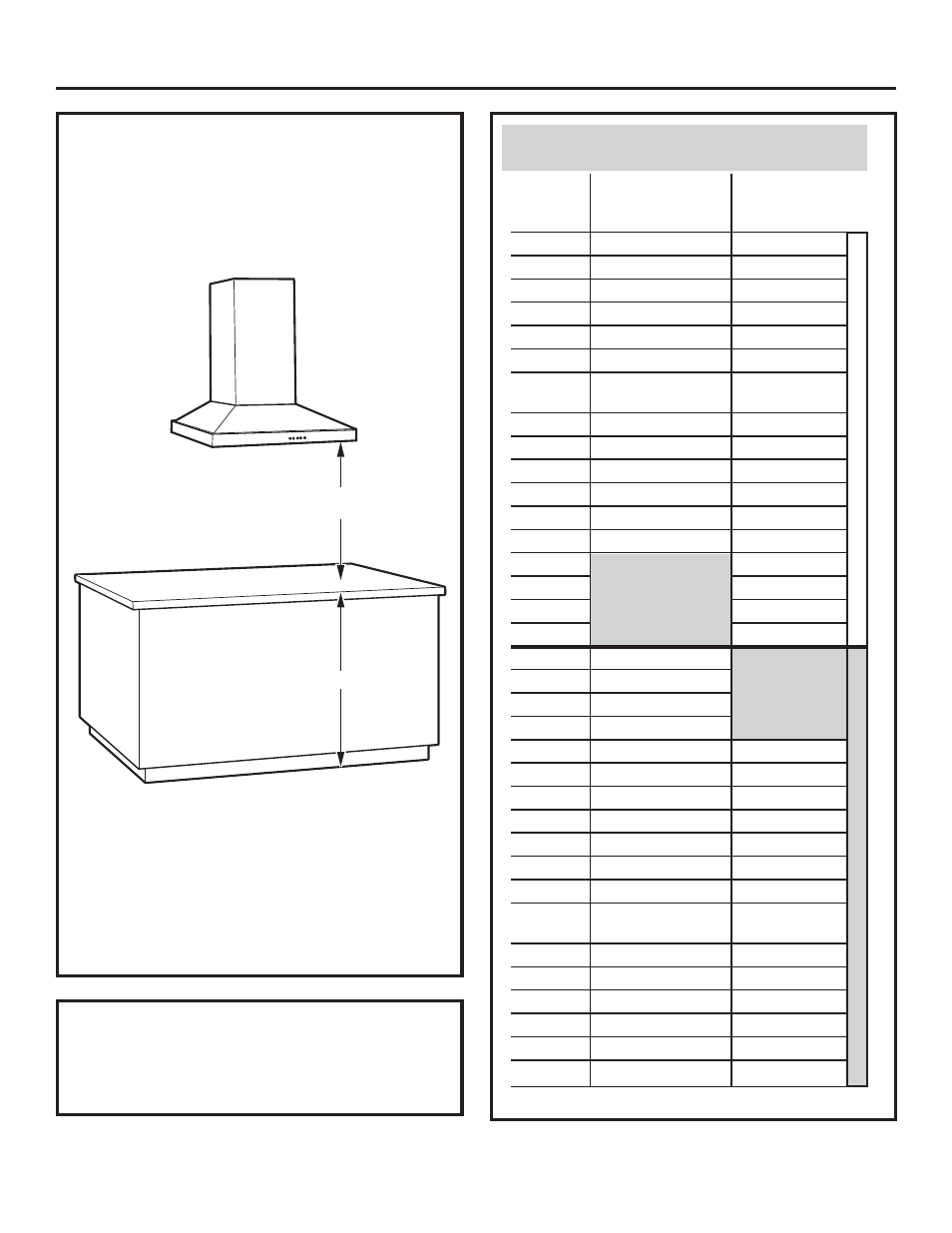

DÉFINITION DE LA HAUTEUR
D’INSTALLATION
• Les caches conduit télescopiques servent
à dissimuler les conduits allant jusqu’au plafond.
• Cette hotte peut être installée pour l’opération
de recyclage. Aucun kit n’est nécessaire.
REMARQUE : La hauteur d’installation doit être
mesurée à partir de la surface de caisson à la partie
la plus basse de la hotte.
La hotte d’aspiration doit être installée à au moins
60 cm et 76 cm (24 po et 30 po) au-dessus de la
surface de cuisson. La hauteur d’installation de la
hotte au-dessus de la surface de cuisson dépend de
la hauteur de plafond.
Préparation à l’installation
61 cm (24 po) Min.
76,2 cm (30 po) Max.
91,4 cm (36 po) Min.
ACCESSOIRES :
La cache conduit ZX83012 est disponible pour les
plafonds de 3 m à 3,60 m (10 pi à 12 pi). Il s’agit d’un
cache conduit d’une longueur de 122 cm (48 7 ø
8
po).
6XSSRUWPXUDO=9
Hauteurs d’installation
Hauteur de Hauteur
plafond Hauteur d’installation d’installation
UpHOOH
9(17,/e(
GH5(&<&/$*(
7pi11 po 24 po 24 po
8pi 0 po 24 po à 25 po 24 po à 25 po
8pi 1 po 24 po à 26 po 24 po à 26 po
8pi 2 po 24 po à 27 po 24 po à 27 po
8pi3 po 24 po à 28 po 24 po à 28 po
8pi 4 po 24 po à 29 po 24 po à 29 po
8pi 5 po
à 9pi 6 po 24 po à 30 po 24 po à 30 po
9pi 7 po 25 po à 30 po 24 po à 30 po
9pi 8 po 26 po à 30 po 24 po à 30 po
9pi 9 po 27 po à 30 po 24 po à 30 po
9pi 10 po 28 po à 30 po 24 po à 30 po
9pi 11 po 29 po à 30 po 25 po à 30 po
10pi 0 po 30 po 26 po à 30 po
10pi 1 po 24" to 30" 27 po à 30 po
10pi 2 po 24d to 30d 28 po à 30 po
10pi 3 po 24d to 30d 29 po à 30 po
10pi 4 po 24d to 30d 30 po
9pi 7 po 24 po 24d to 30d
9pi 8 po 24 po à 25 po 24d to 30d
9pi 9 po 24 po à 26 po 24d to 30d
9pi 10 po 24 po à 27 po 24d to 30d
9pi 11 po 24 po à 28 po 24 po
10pi0 po 24 po à 29 po 24 po à 25 po
10pi 1 po 24 po à 30 po 24 po à 26 po
10pi 2 po 24 po à 30 po 24 po à 27 po
10pi 3 po 24 po à 30 po 24 po à 28 po
10pi 4 po 24 po à 30 po 24 po à 29 po
10pi 5 po 24 po à 30 po 24 po à 30 po
10pi 6 po à 24 po à 30 po 24 po à 30 po
11pi 6 po
11pi 7 po
25 po à 30 po 24 po à 30 po
11pi 8 po 26 po à 30 po 24 po à 30 po
11pi 9 po 27 po à 30 po 24 po à 30 po
11pi 10 po 28 po à 30 po 24 po à 30 po
11pi 11 po 29 po à 30 po 25 po à 30 po
12pi 0 po 30 po 26 po à 30 po
*Basé sur la hauteur du plan de travail de 91 cm (36 po) .
$&&(6625<
=;
)2851,
ACCESSOIRE ZX83012
