6
49-80622-4

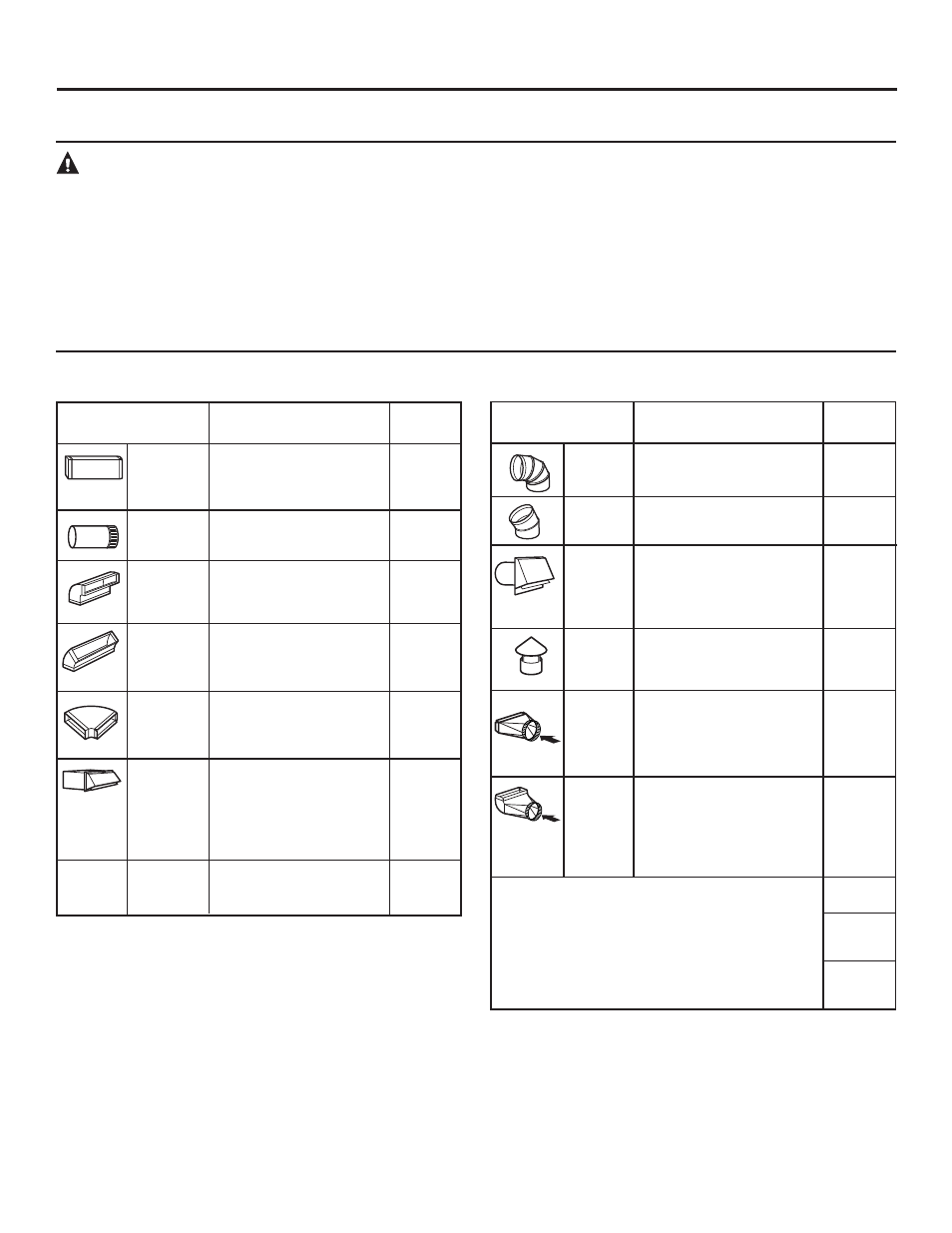

PIEZAS LONGITUD NÚMERO
DEL DUCTO EQUIV. x USADO = TOTAL
Rectangular, 1 pie x ( ) = pies
recta de
3 1 ø 4
” x 10”
Circular, 1 pie x ( ) = pies
recta de 7”
Codo de 90° 14 pies x ( ) = pies
rectangular
de 3 1 ø 4
” x 10”
Codo de 45° 8 pies x ( ) = pies
rectangular
de 3 1 ø 4
” x 10”
Codo plano 33 pies x ( ) = pies
de 90° rect.
de 3 1 ø 4
” x 10”
Tapa de 24 pies x ( ) = pies
pared rect. (18 pies sin
de 3 1 ø 4
” x 10” regulador de x ( ) = pies
con regulador tiro)
de tiro
Subtotal columna 1 = pies
+2-$'(75$%$-2³&ALCULE LA LONGITUD TOTAL EQUIVALENTE DEL DUCTO
PIEZAS LONGITUD NÚMERO
DEL DUCTO EQUIV. x USADO = TOTAL
Codo de 90° 14 pies x ( ) = pies
circ. de 7”
Codo de 45° 9 pies x ( ) = pies
circ. de 7”
Tapa de 28 pies x ( ) = pies
pared circ. (21 pies sin
de 7” con reg. de tiro) x ( ) = pies
reg. de tiro
Tapa de 39 pies x ( ) = pies
techo circ.
de 7”
Trans. circ. 1 pies x ( ) = pies
de 7” a
rect. de
3 1 ø 4
” x 10”
Codo de 90° 5 pies x ( ) = pies
de trans.
circ. de 7”
a rect. de
3 1 ø 4
” x 10”
Subtotal columna 2 = pies
Subtotal columna 1 = pies
Ducto total = pies
Instrucciones de instalación
Longitud máxima del ducto: Para un movimiento
satisfactorio del aire, la longitud total de un ducto
rectangular de 3 1 ø 4
” x 10” no debe superar el equivalente a
65 pies.
ADVERTENCIA
Una conexión a tierra
inadecuada podrá producir riesgo de descargas eléctricas.
Este electrodoméstico deberá estar conectado a tierra. En caso de
que se produzca un cortocircuito, la conexión a tierra reduce el riesgo
de descarga eléctrica, brindando un cable de escape de la corriente
eléctrica.
Este electrodoméstico está equipado para uso con un cable de
corriente que posee un cable de conexión a tierra con un enchufe a
tierra. El cable se deberá enchufar en un tomacorriente instalado y
conectado a tierra de forma adecuada.
Consulte a un electricista calificado o al personal del servicio
técnico en caso de que las instrucciones de conexión a tierra no se
entiendan completamente, o si tiene dudas sobre si la herramienta
está conectada a tierra de forma apropiada.
No use un prolongador. Si el cable de corriente es demasiado corto,
solicite a un electricista calificado que instale un tomacorriente cerca
del electrodoméstico.
INSTRUCCIONES PARA LA CONEXIÓN A TIERRA
NOTA: Cualquier sistema de ventilación doméstico, como una campana de ventilación, puede interrumpir el flujo
adecuado de aire de combustión y de escape requerido para chimeneas, hornos a gas, calentadores de agua a
gas y otros sistemas de ventilación natural. Para minimizar las posibilidades de interrupción de tales sistemas
de ventilación natural, siga las pautas y normas de seguridad del fabricante del equipamiento de calefacción,
tales como las publicadas por NFPA y ASHRAE.
Cuando corresponda, instale un sistema de reposición
(reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de
aire disponibles, visite GEAppliances.com.
