40

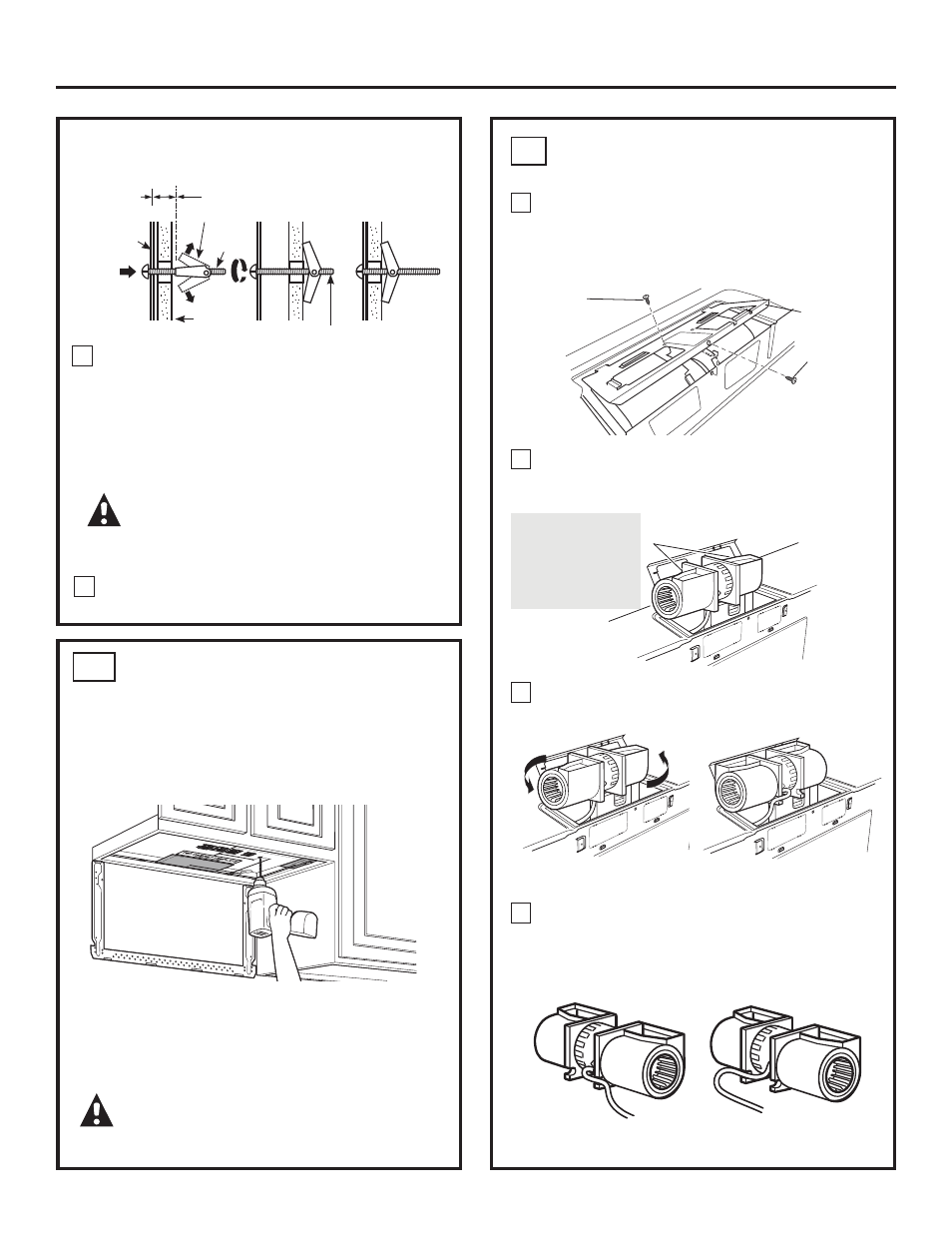

USE LA PLANTILLA DEL GABINETE
SUPERIOR PARA PREPARAR
EL GABINETE SUPERIOR
B3
‡ /HDODVLQVWUXFFLRQHVVREUHOD3/$17,//$
DEL GABINETE SUPERIOR.
‡ 3pJXHODGHEDMRGHOJDELQHWHVXSHULRU
‡ 7DODGUHORVDJXMHURVVLJXLHQGRODVLQVWUXFFLRQHV
en la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN:
Use gafas de seguridad
cuando perfore los agujeros en el fondo del gabinete.
Pared
Plato de
montaje
Espaciadores para los basculantes
mayores que el ancho de la pared
Tornillo de
mariposa
Alas de mariposa
Para usar los tornillos basculantes:
Extremo del tornillo
Instrucciones de instalación
Necesita perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
Coloque el plato de montaje contra la pared
e inserte las alas de mariposa en los agujeros
de la pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes
y el tornillo de madera, cerciórese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando se empujen contra la pared y de que el plato
esté centrado apropiadamente debajo del gabinete.
PRECAUCIÓN:
Tenga cuidado de evitar
pellizcar sus dedos entre la parte posterior del plato
de montaje y la pared.
Apriete todos los tornillos. Tire del plato en dirección
opuesta a la pared para ayudar a apretar los tornillos.
3
4
ANTES: LAS
ABERTURAS DE
LA PALETA DEL
VENTILADOR
ESTÁN ORIENTADAS
HACIA ARRIBA
4
2
1 Retire el tornillo del motor del soplador que
sostiene el plato soplador sobre el horno. Levante
la parte frontal del plato soplador para instalar el
soplador.
CÓMO ADAPTAR EL SOPLADOR PARA
EL ESCAPE POSTERIOR EXTERIOR
B4
Extremo B
Extremo A
Cuidadosamente tire del soplador. Los alambres se
extenderán lo suficiente como para permitirle que
usted ajuste la unidad del soplador.
Rote la unidad 180° en sentido contrario a las agujas
del reloj.
Antes de la rotación Después de la rotación
Suavemente remueva los alambres de las ranuras.
Redirija los alambres a través de las ranuras
en el otro lado de la unidad del soplador.
Antes de redirigirlos Después de redirigirlos
Alambres dirigidos a través
del lado derecho
Alambres dirigidos a través
del lado izquierdo
Plato
soplador
Parte
posterior
del horno
Parte
posterior
del horno
Tornillo del
motor del
soplador
Tornillo del
motor del
soplador
