31

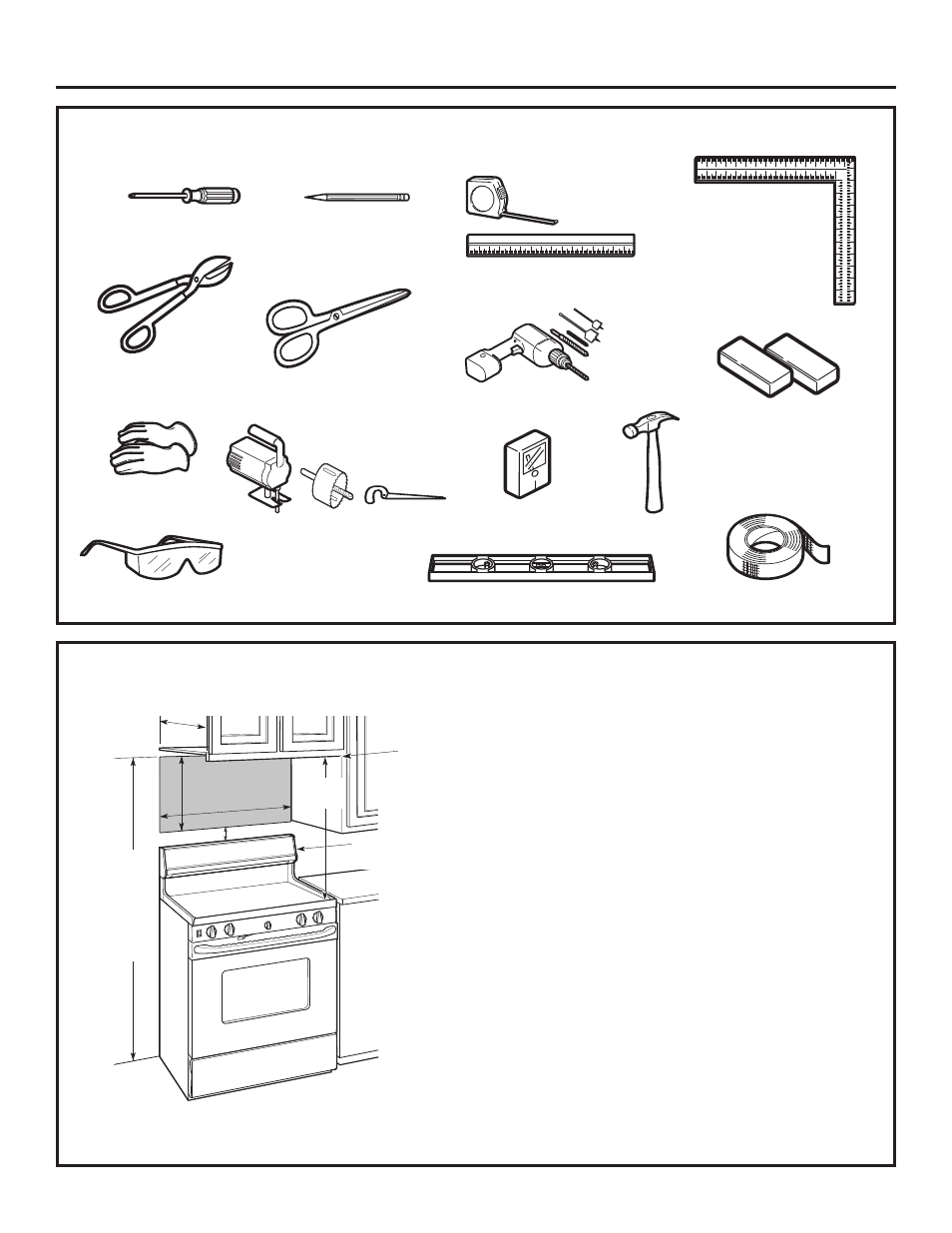

HERRAMIENTAS QUE NECESITARÁ
Destornilladores de
estrella # 1 y # 2
Lápiz
Regla recta y cinta
métrica
Escuadra de
carpintero
(opcional)
Tijeras para cortar latón
(para cortar el regulador
de tiro, si es necesario) Taladro eléctrico con brocas
de 3 ø 16 s, 7 ø 16 s, 1 ø 2 s y 5 ø 8 s
un martillo
(opcional)
Detector de
postes de viga o
Bloques de relleno o
pedazos de madera, si son
necesarios para rellenar
el gabinete (usados
solamente en la instalación
de gabinetes apoyados) Guantes
Sierra (de sable, agujero, o de
ojo de cerradura)
Nivel
Cinta de conductos o cinta
adhesiva protectora
ESPACIO DE MONTAJE
NOTAS:
‡(OHVSDFLRHQWUHORVJDELQHWHVGHEHVHUGHs
de ancho y debe estar libre de obstrucciones.
‡6LHOHVSDFLRHQWUHORVJDELQHWHVHVPD\RUGH
30s, un “Filler Panel Kit” podría ser necesario para
rellenar las brechas entre el horno y los gabinetes.
Su Manual del Propietario contiene el número de
kit para su modelo.
‡(VWHKRUQRHVSDUDVHULQVWDODGRSRUHQFLPDGH
estufas hasta 36s de ancho.
‡6LXVWHGVHGLVSRQHDYHQWLODUVXKRUQRKDFLDHO
exterior, ver la Sección de Campana de Escape
para la preparación del conducto de escape.
‡&XDQGRVHLQVWDOHHOKRUQRGHEDMRGHJDELQHWHV
de fondos lisos y planos, tenga cuidado de seguir
cuidadosamente las instrucciones en la plantilla
del gabinete superior para el espacio de tolerancia
del cable eléctrico.
‡ La profundidad del gabinete por encima y al
costado de la unidad es de 13”.
‡3DUDPRGHORVFRQKR\RVGHYHQWLODFLyQVXSHULRUHV
No permita que el gabinete u otros objetos
bloqueen el flujo de aire de la ventilación.
‡(OSURGXFWRQRGHEHLQVWDODUVHVREUHQLQJXQD
estufa o cocina con una combinación superior
a 66,000 BTU.
Protector posterior
de salpicaduras
66s o más
desde el
piso hasta
la parte
superior
del horno
30s
2 s
30s
min.
16- 1 ø 4 s
El extremo del
fondo del gabinete
necesita estar a
30s o más a partir
de la superficie de
la estufa
Instrucciones de instalación
Tijeras (para cortar la
plantilla, si es necesario)
Gafas de seguridad
13smax.
