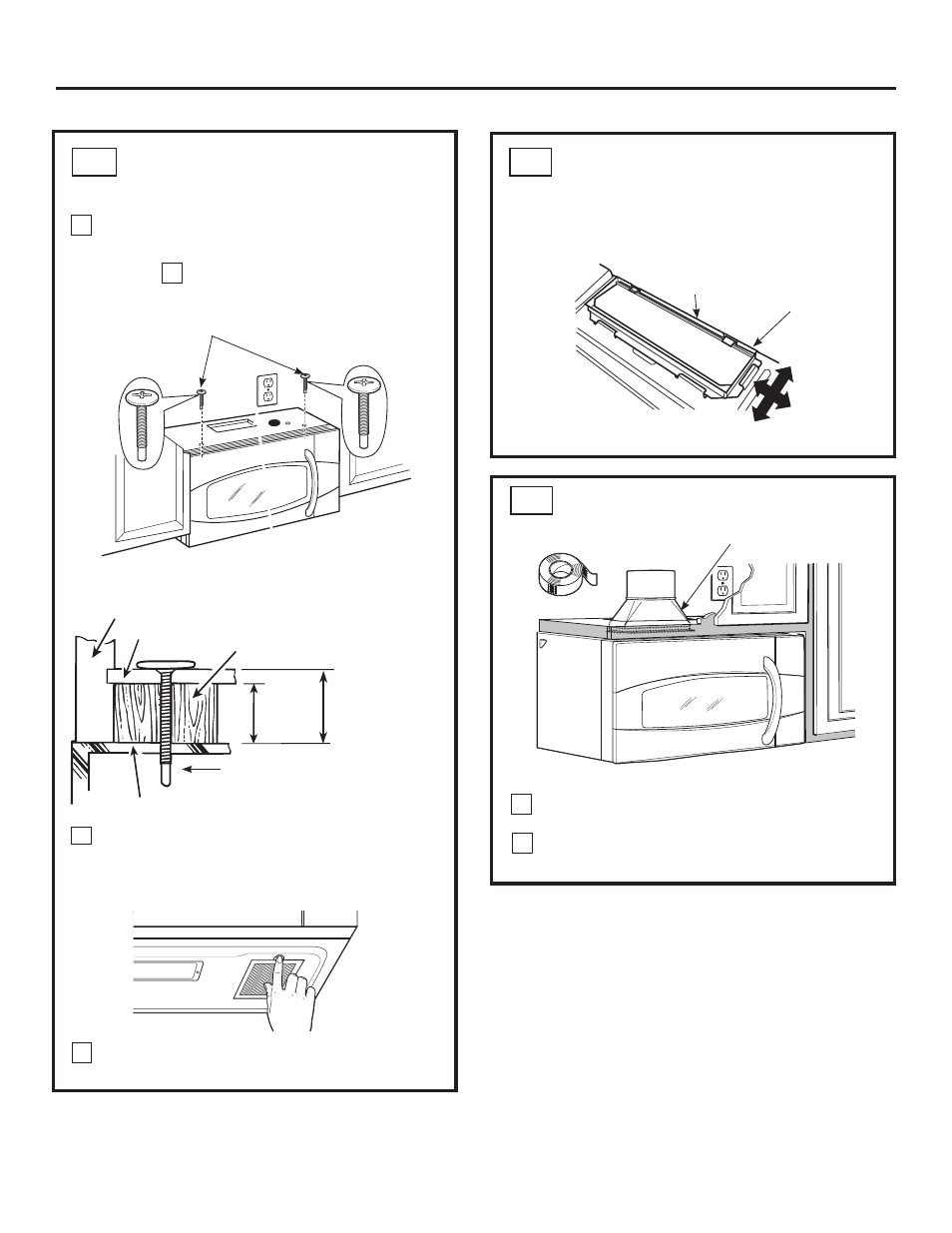

Page 38: Cómo montar el horno
14
3
Pegue el horno a la parte superior del gabinete.
6
5
Apriete los dos tornillos exteriores hacia la parte
de arriba del horno. (Mientras aprieta los tornillos,
mantenga el horno en su lugar contra la pared
y el gabinete superior.)
Inserte 2 tornillos (
1
ø
4
s[ȓs)
autoalineables a través de los agujeros
exteriores superiores del horno. Gire
dos vueltas completas en cada tornillo.
Instale los filtros de grasa. Ver el Manual del Propietario que
viene con el horno.
Instrucciones de instalación
CÓMO AJUSTAR EL ADAPTADOR
DE ESCAPE
A5
Abra el gabinete superior y ajuste el adaptador
de escape para conectarlo al conducto de la casa.
Parte posterior
del horno
Regulador de tiro
CÓMO CONECTAR EL CONDUCTO
1
2
Extienda el conducto de la casa hacia abajo para
conectarlo con el adaptador de escape.
Selle las juntas del conducto de escape usando
cinta adhesiva de conductos.
A6
Conducto de la casa
Frente del gabinete
Estante del fondo del gabinete
Bloque de relleno
Parte superior del horno
Equivalente a
la profundidad
del retroceso
del gabinete
Tornillo autoalineable
4
CÓMO MONTAR EL HORNO
(continuación)
A4
Esta distancia NO
puede superar las
2” para asegurar
una instalación
adecuada.
