Español 12
3. Retire el tornillo del extremo inferior de la correa de
conexión a tierra.

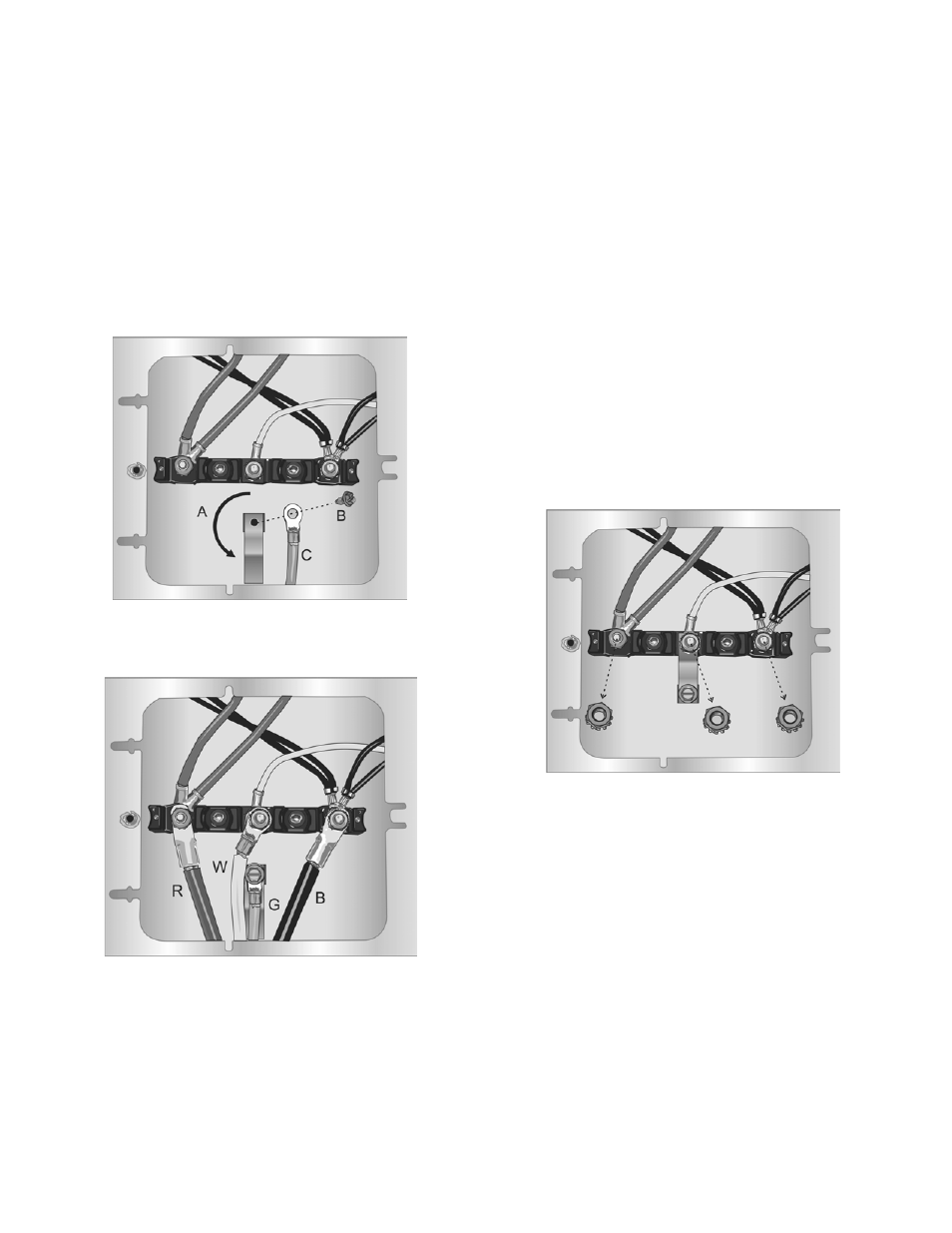

4. Retire el tornillo de conexión a tierra verde del extremo
inferior de la correa de conexión a tierra. Retire el
extremo superior de la correa de conexión a tierra del
poste central de la barra de empalme. Rote la tira de
conexión a tierra (A) de modo que el extremo amplio
dé hacia arriba y alinee el orificio con el orificio de
conexión a tierra debajo del bloqueo de terminales.
Utilice el tornillo de conexión a tierra verde (B) para
conectar el cable verde (C) encima de la correa de
conexión a tierra. Ajuste el tornillo de conexión a tierra
firmemente, pero no lo ajuste en exceso.
5. Conecte el cable rojo al terminal del bloque de
empalme izquierdo utilizando una de las piezas de
tuerca/arandela que se retiraron en el paso 2.
6. Conecte el cable blanco al terminal del bloque de
empalme central utilizando una de las piezas de
tuerca/arandela.
7. Conecte el cable negro al terminal del bloque de
empalme derecho utilizando una de las piezas de
tuerca/arandela.
8. Ajuste todas las conexiones firmemente y reemplace la
cubierta del bloque de terminales.
9. Asegure en forma adecuada la protección para cables
(consulte la sección previa).
Nota: NO enchufe la estufa en este momento.
Conexión de un cable de estufa de tres alambres
(método alternativo)
Se prefiere la conexión de cuatro alambres (anterior), pero
en los casos en los que los códigos y las ordenanzas
locales permiten la conexión a tierra mediante el conductor
neutro y en los que la conversión a cuatro alambres no es
práctica, la unidad puede conectarse a la fuente de
alimentación mediante una conexión de tres alambres.
1. Desconecte la energía eléctrica en la caja de
disyuntores.
2. Retire la cubierta del bloque de terminales para
exponer el bloque de terminales.
3. Retire la tuerca superior (tiene una arandela de
sujeción colocada) de cada poste de terminal.
Nota: NO retire la segunda tuerca/arandela en cada
poste. Estas deben permanecer en su lugar para
anclar el cableado interno conectado al bloque de
terminales.
4. Conecte el cable blanco al terminal del bloque de
empalme central utilizando una de las piezas de
tuerca/arandela.
5. Conecte el cable rojo al terminal del bloque de
empalme izquierdo utilizando una de las piezas de
tuerca/arandela que se retiraron en el paso 2.
