Español 7
delantera del horno de vapor se desliza en la base de
la inclinación en la parte delantera del soporte.
7. Continúe con la instalación de la unidad en las
siguientes secciones sobre la conexión eléctrica y la
instalación del horno en el gabinete de pared.
Conexión del conducto eléctrico del horno de
microondas o del horno de vapor al horno
simple
Nota: Si se realiza la instalación del horno con un horno de
microondas o de vapor montados como unidad combinada,
el cable de alimentación eléctrica del horno de microondas
o del horno de vapor debe estar adecuadamente
conectado a la caja de empalme montada en el horno. Esto
debe realizarse antes de suministrar energía eléctrica al
horno.
1. Asegúrese de que no se suministre energía eléctrica al
horno.

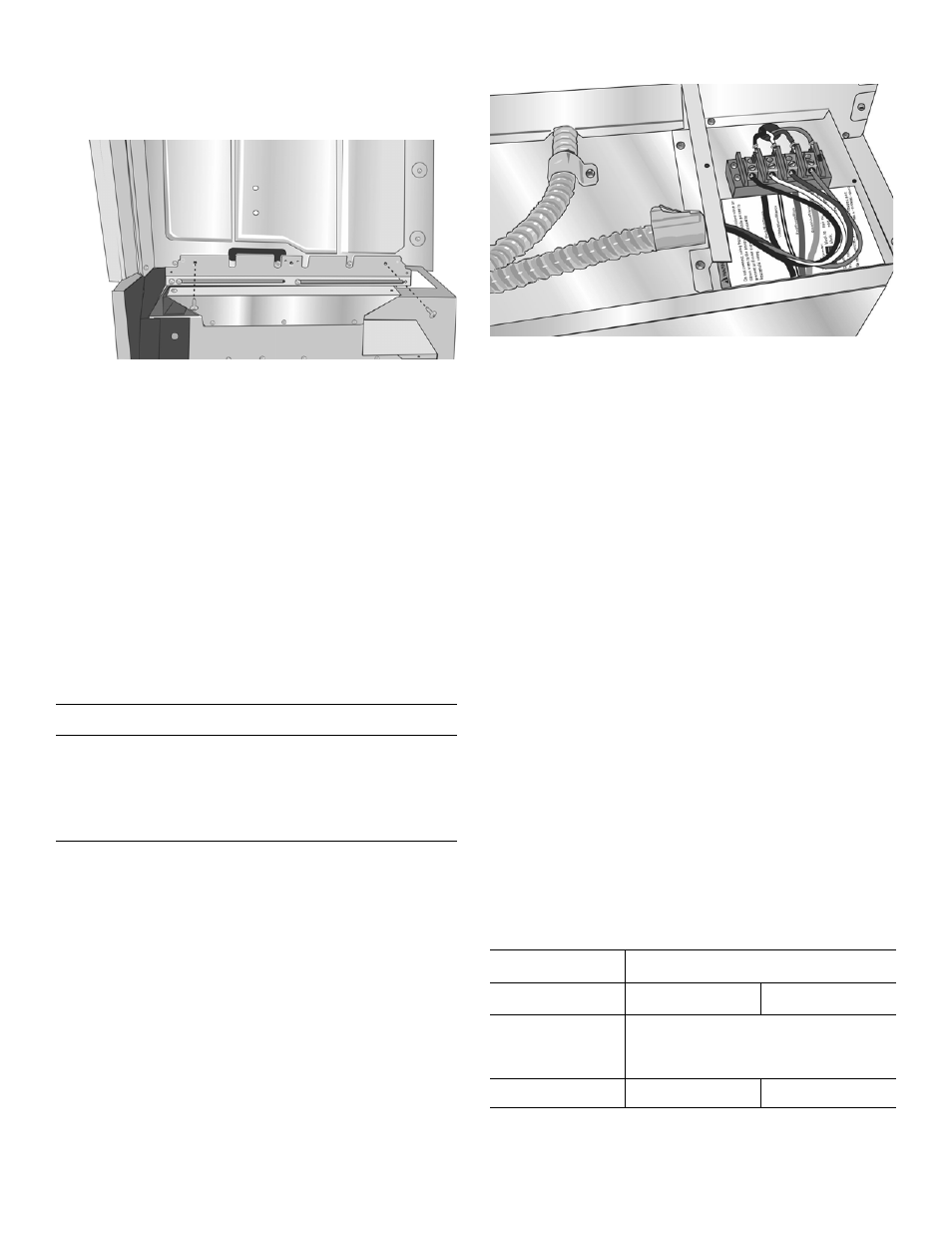

2. Retire la cubierta de la caja de empalme montada en el
horno (ubicada en la parte trasera superior del horno).
3. Retire la tapa del orificio de acceso al conducto que se
encuentra al costado de la caja de empalme montada
en el horno.
4. Guíe los cuatro cables del cable de conductos que
proviene del horno de microondas o de vapor a través
del orificio que se encuentra en la caja de empalme
montada en el horno.
5. Calce a presión el conector de conductos en el orificio
presionándolo en su lugar hasta que haga un clic.
6. Siga la etiqueta de diagrama de cableado, y haga
coincidir y conecte cada cable por color a los cables
conectados al bloque de cableado que se encuentra
dentro de la caja de empalme montada en el horno.
Empuje el extremo desnudo del cable hasta que quede
ajustado en el bloque de cableado; luego, ajuste el
tornillo de retención sobre cada cable. Ajuste
firmemente, pero no ajuste en exceso.
7. Vuelva a colocar la cubierta de la caja de empalme
montada en el horno y ajuste los dos tornillos que la
mantienen en su lugar. Ajuste los tornillos firmemente,
pero no ajuste en exceso.
8. Consulte la sección “Conexión eléctrica”, a fin de
obtener más información para completar la conexión
eléctrica de la unidad combinada a la fuente de
alimentación principal.
Instalación eléctrica
Todos los hornos modelo que figuran en la portada de este
manual de instrucciones de instalación presentan una
clasificación doble, están diseñados para conectarse a una
fuente de alimentación monofásica de 208 V o 240 V CA,
de 60 Hz, de 4 cables.
9 ADVERTENCIA
Desconecte el horno de la fuente de alimentación
eléctrica antes de conectar el cableado del horno de
microondas o del horno de vapor. No hacerlo podría
producir una descarga eléctrica y lesiones o la
muerte.
Modelo Circuito requerido
208 V, 60 Hz 240 V, 60 Hz
HBN54, HBN84,
HBL53, HBL54,
HBL84, HBLP4
30 A
HBL55 30 A 40 A
