Pré-montage du four combiné
Français 5
4. Installer le four à micro-ondes sur les supports de
raccordement universels et le mettre en place à l'aide
de trois vis pour chaque côté. Serrer les vis à fond,
mais ne pas trop serrer.
Remarque : Les vis existantes dans la base du four à
micro-ondes facilitent l'alignement. Au moment
d'abaisser le four à micro-ondes pour le mettre en
place sur le support de raccordement universel, laisser
les têtes des vis glisser dans les encoches comme
illustré ci-dessous. La vis la plus proche de la face
avant du four à micro-ondes glisse dans la base de la
partie inclinée à l'avant du support.
5. Continuer l'installation de l'unité comme indiqué dans
les sections suivantes relatives au raccordement
électrique et à l'installation du four dans l'armoire
murale.
Installation avec four à vapeur
Remarque : Ne pas installer le four dans l'armoire murale
avant d'avoir monté le four à vapeur dessus à l'aide des
supports de raccordement universels.

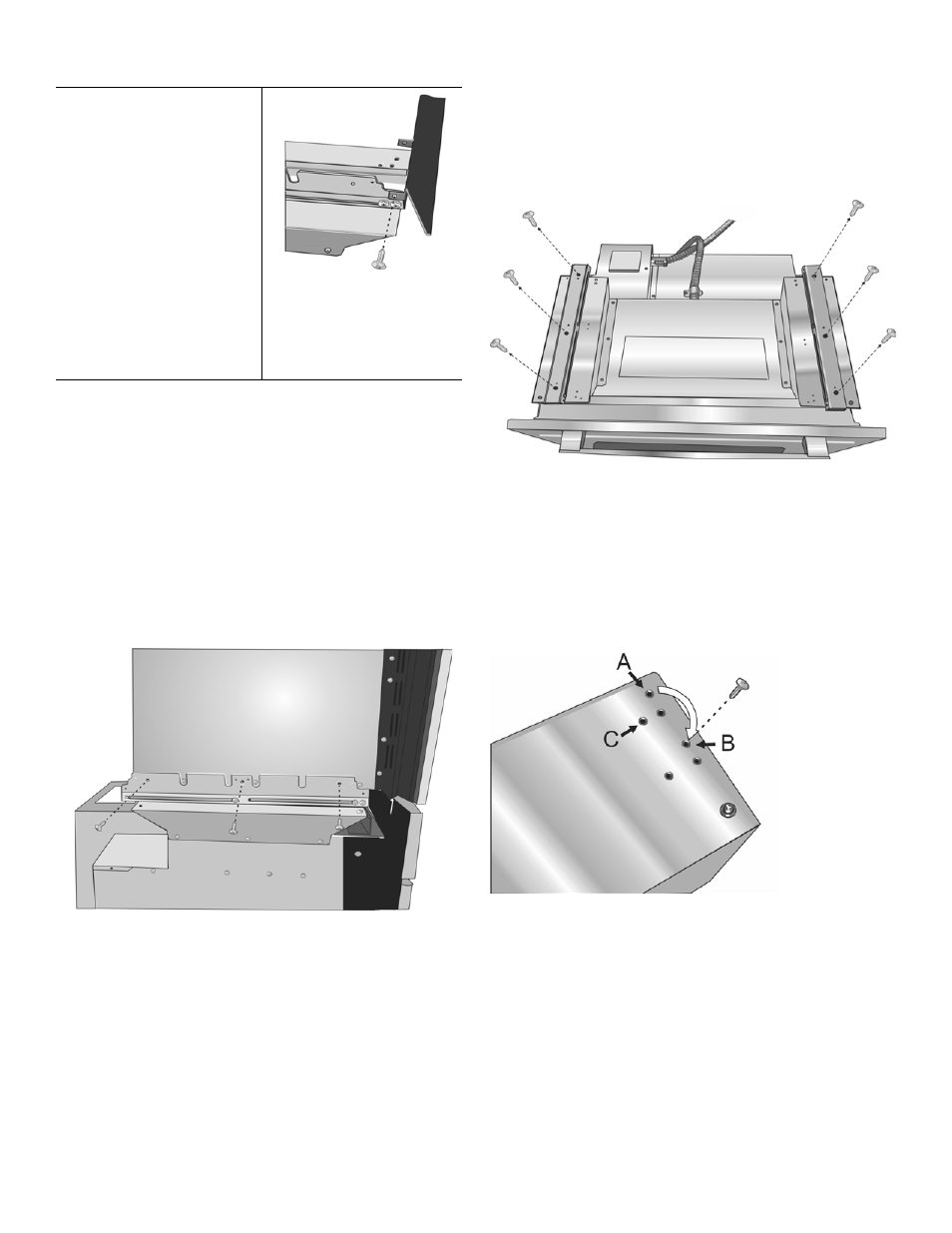

1. Enlever les six vis qui maintiennent les ensembles de
glissière pour service mixte au support de fixation.
Utiliser un embout de tournevis magnétique pour
atteindre les vis à travers les grands trous pratiqués
sur le dessus des glissières.
2. La vis en position A (le plus près du bord intérieur, près
du panneau de commande) doit être déplacée pour
permettre au support universel d'être placé à cet
endroit. Retirer la vis intérieure (A) du support de
fixation gauche et la réintroduire dans le troisième trou
(B) depuis le bord intérieur du support de fixation.
Répéter cette opération pour le support de fixation
droit.
3. Fixer à nouveau les ensembles de glissière à l'aide des
trous près du bord intérieur du support de fixation.
Aligner l'ensemble de glissière parallèlement au bord
du support et introduire la première vis dans le trou (C).
Mettre l'élément décoratif
en place de manière à ce
que les rebords
comportant les trous soient
tournés du côté opposé à
la porte du four.
Aligner les rebords
extérieurs avec la partie
extérieure des supports
universels. Fixer à l'aide
d'une vis insérée dans le
trou final du support
universel. Serrer les vis à
fond, mais ne pas trop
serrer.
