Modèle A
spécifier lors de
la commande
1950G-00-B-__

1950G-0-B-__

1950G-1-B-__

1950G-5-B-__

1950G-10-B-__

1950G-20-B-__

Plage de réglage
0.07 à 0.15 in.wc
(18 à 38 Pa)
0.15 à 0.5 in.wc
(38 à 125 Pa)
0.4 à 1.6 in.wc
(100 à 398 Pa)
1.4 à 5.5 in.wc
(350 à 1365 Pa)
3.0 à 11.0 in.wc
(750 à 2730 Pa)
4.0 à 20.0 in.wc
(1000 à 5000 Pa)

Seuil mini
0.04 in.wc
(10 Pa)
0.06 in.wc
(15 Pa)
0.11 in.wc
(28 Pa)
0.4 in.wc
(100 Pa)
0.9 in.wc
(224 Pa)
1.2 in.wc
(298 Pa)

Hystériésis approximatif

Seuil maxi
0.06 in.wc
(15 Pa)
0.11 in.wc
(28 Pa)
0.29 in.wc
(72 Pa)
0.9 in.wc
(224 Pa)
1.8 in.wc
(447 Pa)
3.0 in.wc
(750 Pa)

DWYER INSTRUMENTS, INC.

Phone: 219/879-8000

www.dwyer-inst.com

P.O. Box 373 • Michigan City, IN 46360-0373, U.S.A.

Fax: 219/872-9057

e-mail: [email protected]

Le modèle de pressostat antidéflagrant 1950G combine les
meilleures caractéristiques de la série de pressostats 1900 avec un
boîtier antidéflagrant.

Ces pièces sont classées UL, CSA, FM pour usage Classe I, Groupe A*,
B, C, D; Classe II, Groupe E, F, et G et Classe III atmosphère et directive
94/9/EC (ATEX) conforme II 2 G Ex d IIB et H

2

T6 Gb. Les unités

IECEx certifié Exd IIB + H

2

T6 Gb (-40°C < Ta < +60°C) sont disponibles.

Ils sont étanches IP64. Six modèles avec des seuils allant de 1,78 mm
à 508 mm de colonne d’eau (18 Pa à 5000 Pa).

Accès facile au relais SPDT par déplacement du couvercle du boîtier
aluminium pour raccordement électrique. Une vis imperdable permet au
couvercle de pivoter sur le côté pendant le raccordement de l’appareil.
Le réglage du seuil du pressostat ne nécessite pas le démontage du
boîtier. L’appareil est très compacte et il présente un poids et un volume
moitié de celui d’un pressostat antidéflagrant conventionnel.

Modele 1950G – Pressostats antidéflagrants

Spécifications - Instructions d’installation et de fonctionnement

Bulletin E-57G

Homologué UL, CSA, FM
Classe I, Groupe A, B, C, D. Classe II, Groupe E, F, G. Classe III
Conforme à la directive 04/9/EC (ATEX)

0344 II 2G Ex d IIB + H

2

T6 Gb

Certificat CE: KEMA 03ATEX2402 X
Standards ATEX:

EN60079-0: 2009
EN60079-1: 2007

IECEx sont certifiées:

Ex d IIB + H

2

T6 Gb (-40°C < Ta < +60°C)

Certificat de Conformité IECEx:

IECEx DEK 11.0092X

Les standards en IECEx:

IEC 60079-0: 2007
IEC 60079-1: 2007

Pressostats modèles 1950G:
Plage de réglage et hystéris

* Spécifer à la commande 24 pour 24 Vcc, 120 pour 120 Vca ou 240

pour 240 Vca. Exemple: 1950G-00B-120.

* Ajouter le suffixe NA pour les modèles homologués UL, CSA, et FM.

Exemple: 1950G-00B-120-NA.

Attention: Les produits avec les suffixes NA ne rèpondent pas à la
directive 94/9/EC (ATEX). Ces appareils ne doivent pas être utilisés en
atmosphère à risques en Europe. Ces appareils peuvent être marqués
CE pour d’autres directives Européennes.

* groupe A seulement

SPECIFICATIONS
Utilisation:
Air et gaz compatibles.
Matériaux humidifiés: Contacter l’usine.
Températures limites: -17 à 60°C. Note: une dérive du seuil peut se
produire avec les changements de température ambiante.
Pressions limites: 11200 Pa en continu, pointe de 68950 Pa.
Niveau de protection: IP54, NEMA 3, 7 et 9.
Pressostat: Relais 1 contact (SPDT).
Pouvoir de coupure: 10A, 120/240 Vca (V~), 28 Vcc (V ). 50 mA
résistif, 125 Vcc (V ).
Alimentations: 24 Vcc (V ) ±10%. 120 ou 240 Vca (V~) ±10% en option.
Raccordement électrique: Bornier interne.
Raccordement tuyauterie: 1/8˝ NPTf.
Orientation de montage: Membrane en position verticale. Consulter
l’usine pour orientations différentes.
Réglage du seuil: Par vis sur le dessus du boîtier.
Weight: 1,35 kg.

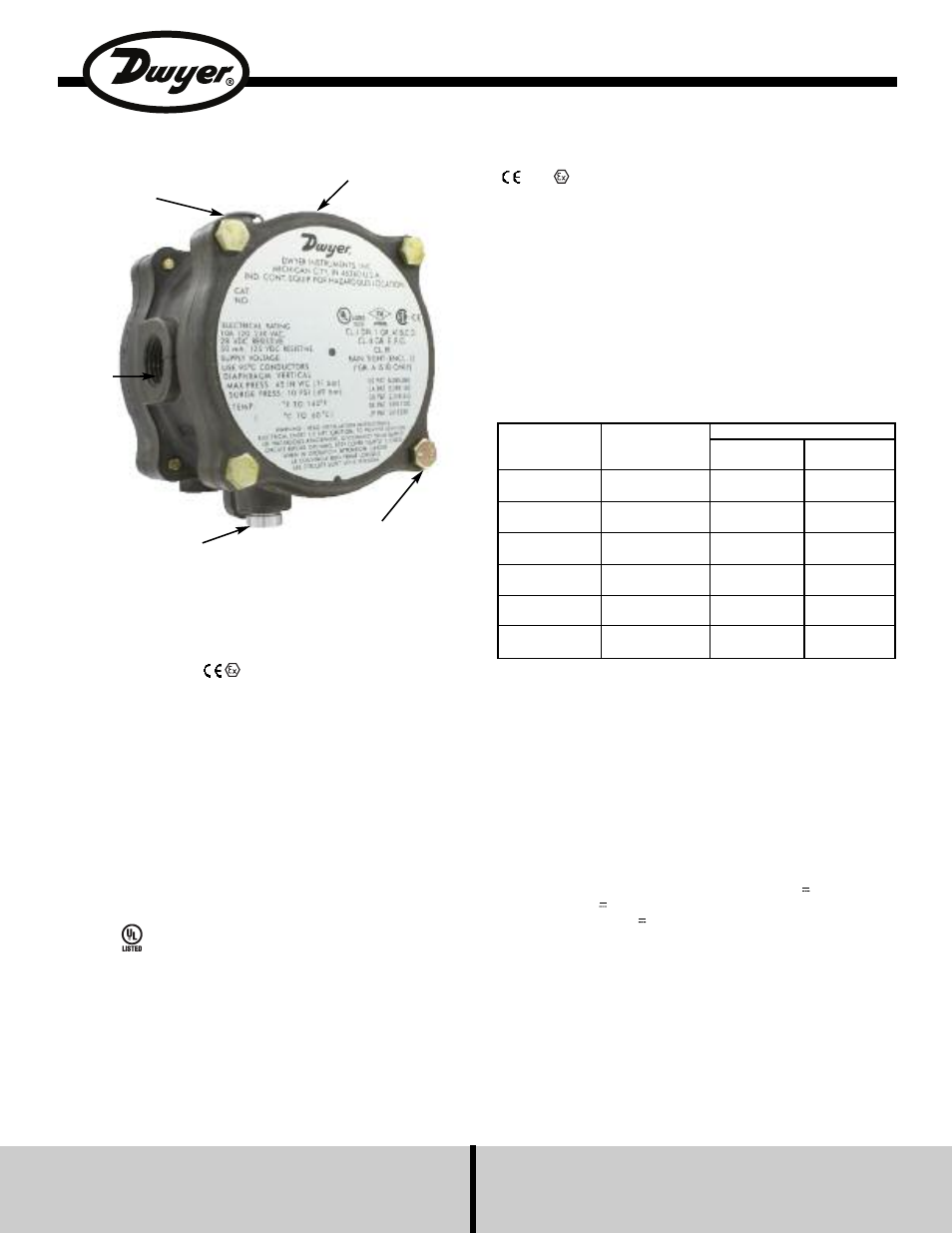

Vis de réglage

De seuil

1/2˝ NPTf
Passage
connection
electrique

Orifice de

purge

Vis

imperméable

Vis de masse

externe
