Antes de empezar… • 239
Español
Montar el soporte del
indicador

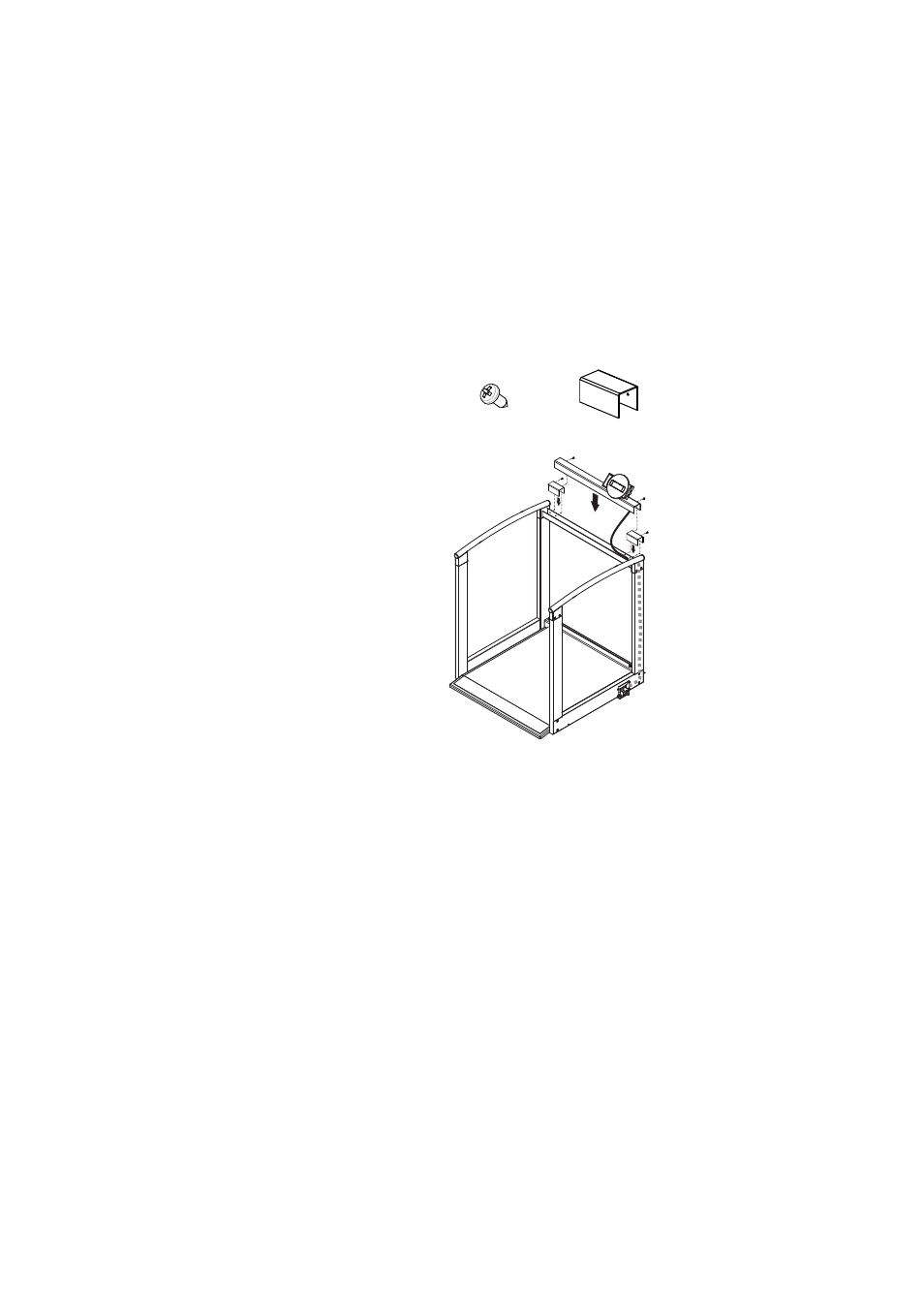

Necesitará los siguientes elementos de unión para este
paso del montaje:
1. Coloque el extremo suelto del cable del indicador
en el larguero transversal superior de forma que la
clavija de conexión esté dirigida a la parte lateral.
¡Precaución!
peligro de caída
Si el cable del indicador se hace pasar por el
pilar con una longitud excesiva, se forma un
lazo con el que pueden tropezar pacientes y
usuarios.
– No retire los sujetacables del cable del
indicador. Los sujetacables determinan la
posición del cable del indicador. De este
modo se puede conectar cómodamente a la
caja de electrónica sin que forme un lazo.
2. Deslice el cable del indicador por el pilar hasta que
la clavija de conexión sobresalga por el extremo
inferior del pilar.
4 x B 3,5 x 9,5 2 x tapa
