20 •
5.2
Gerät montieren
Wir empfehlen, die Montage mit zwei Personen durch-
zuführen, da große Einzelteile zueinander ausgerichtet
und miteinander verschraubt werden müssen.
Seitenteile montieren

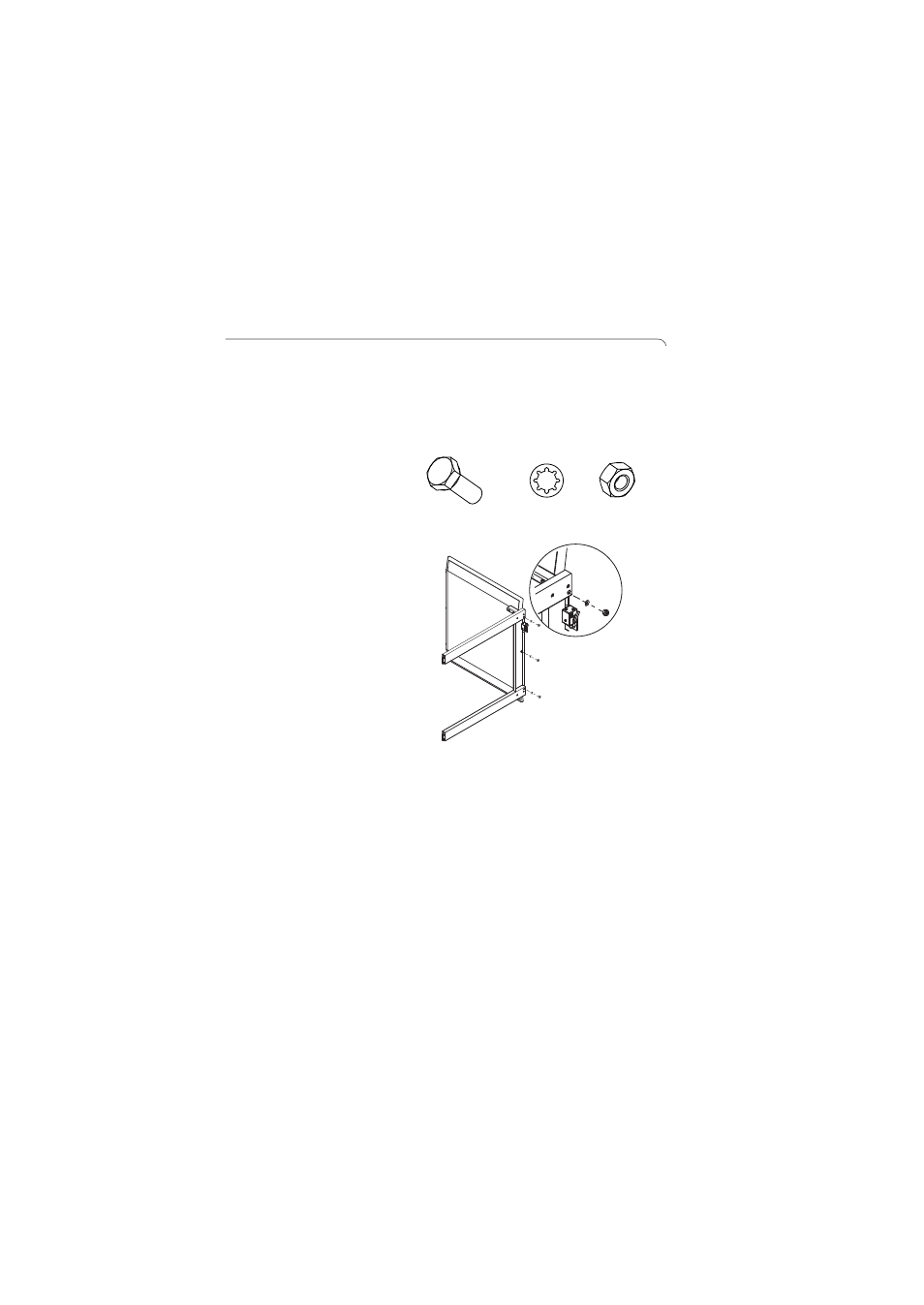

Sie benötigen folgende Verbindungselemente für die-
sen Montageschritt (an der Wägeplattform montiert):
1. Entfernen Sie die Muttern und Zahnscheiben an
beiden Seiten der Wägeplattform.
2. Belassen Sie die Schrauben in den Bohrungen.
3. Stellen Sie die Wägeplattform auf die vordere Kante
und halten Sie sie in dieser Position fest.
4. Setzen Sie das rechte Seitenteil auf die Schrauben
an der Wägeplattform.
5. Stecken Sie je eine Zahnscheibe und eine Mutter
auf die Schrauben.
6. Ziehen Sie die Muttern fest.
7. Wiederholen Sie die Schritte 4. bis 6. für das linke
Seitenteil.
6 x M6 x 16
6 x J 6,4
6 x M6
