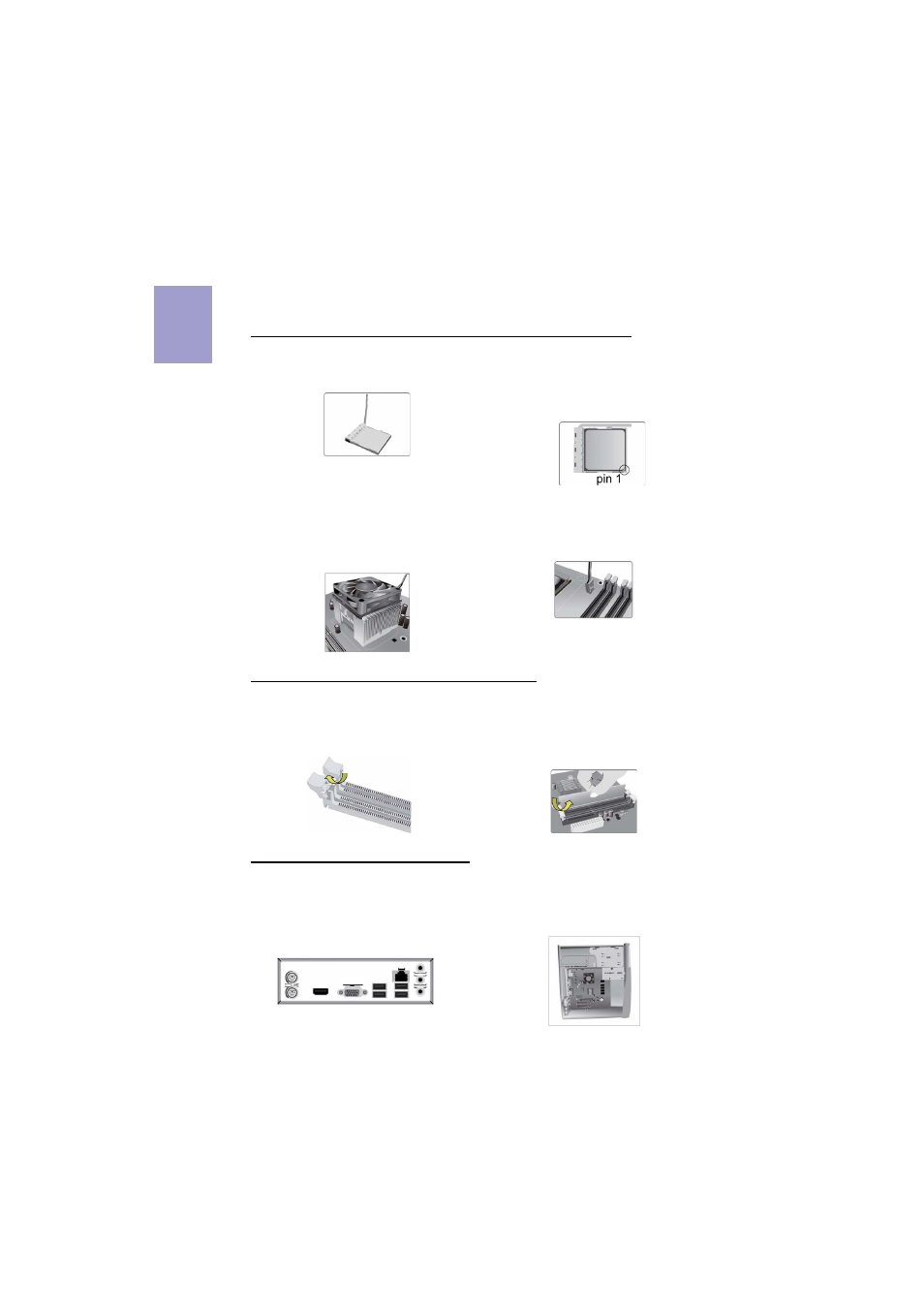

Passo 1. Instalação da CPU e da CPU Refrigeração (Cooler):
Manual de Instalação de Hardware
Etapas para instalação
1-1. Posicione a alavanca em um ângulo
de 90 graus
Passo 2. Instalação de módulos de memória:
2-1. Solte as travas em cada lado dos
slots DIMM.
Passo 3. Instalação da Placa-mãe:
3-1. Mude a placa I/O que se encontra
no gabinete pela placa de blindagem
fornecida no pacote da placa-mãe.
1-2. Localize o lugar de encaixe da CPU (o
canto onde é visível a ausência de um pino).
Alinhe e insira o processador corretamente
e desloque a alavanca de metal para sua
posição original.
1-3. Aplique a pasta térmica em cima da
CPU. Coloque a ventoinha de arrefecimento
(cooler) do processador sobre o módulo de
retenção e vire as alavancas até travar o
dissipador de calor no local
1-4. Ligue o conector de alimentação à
refrigeração da CPU ao conector
CPU_FAN.
2-2. Pressione Įrmemente o módulo DIMM
para baixo até que Įque corretamente
encaixado. VeriĮque se as travas do slot estão
correctamente posicionadas e travam a
extremidade do DIMM.
3-2. Coloque a placa-mãe dentro do
gabinete, posicionando-a no encaixe do
I/O. Fixe a placa-mãe ao gabinte com
parafusos.
