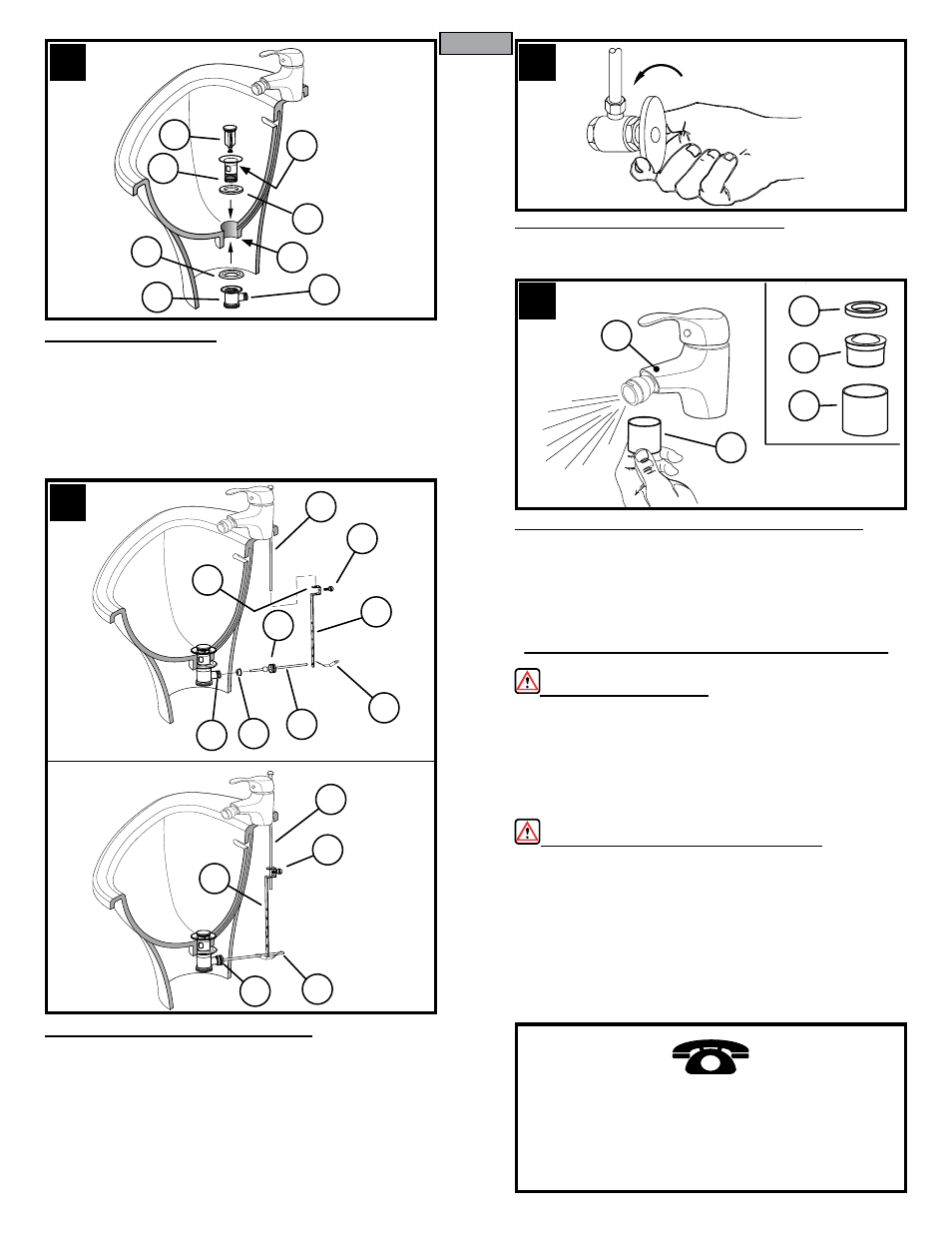

8 POSE DE LA BONDE
Retirer le tampon (8A) et appliquer du mastic de plombier sur le dessous
de la bride (8D) et sur tous les filets. Insérer le corps de bonde (8B) et la
rondelle (8C) dans le trou (8E) du bidet. Depuis le dessous de celui-ci,
placer la rondelle (8F) sur le bas du trou (8E) du bidet et visser solidement
le corps inférieur (8G) dans le corps de bonde (8B). Ne pas trop serrer et
s’assurer que l’ouverture de tige à boule (8H) est tournée vers l’arrière du
bidet. Insérer le tampon (8A) dans l’ouverture du corps de bonde.
9 RÉGLAGE DE LA TIGE DE BONDE
Insérer la tige à boule (9A) et la rondelle de boule (9B) dans l’ouverture
(9C) destinée à la tige. Placer l’écrou de serrage (9D) sur la tige à boule
(9A) et bien le serrer sur l’ouverture (9C) destinée à la tige. La tige de
levage (9E) étant en position sur le mitigeur, insérer son étrier (9F) et le
bloquer au moyen de la vis à oreilles (9G). Enfoncer un trou de l’attache
rapide (9H) sur la tige à boule (9A). Guider cette tige (9A) dans un des trous
de l’étrier de tige de levage (9J) et la fixer en l’enfonçant dans le deuxième
trou de l’attache rapide (9H). Régler la hauteur de la tige de levage (9E)
en desserrant la vis à oreilles (9G), puis bien resserrer celle-ci.
9
11
10 MISE EN SERVICE DU MITIGEUR
Ouvrir les arrivées d’eau chaude et d’eau froide et contrôler l’étanchéité
au-dessus et en dessous de l’évier.
8 10
11 RINÇAGE ET NETTOYAGE DE L’AÉRATEUR
Une fois la pose terminée, retirer l’aérateur (11A) du bec (11B). Ouvrir
les robinets d’arrivée d’eau et le mitigeur. Laisser l’eau chaude et l’eau
froide couler pendant au moins une minute chacune jusqu’à ce que tous
les débris aient été évacués des tuyaux. Contrôler l’étanchéité pendant
que l’eau coule. Pour nettoyer l’aérateur, soulever l’insert (11C) et la
crépine (11D) pour les enlever de la coquille (11E) de l’aérateur. Rincer
ces pièces et les remettre en place.
ATTENTION : Entretien
DÉMONTAGE
♦Il se peut que le magasin dans lequel le mitigeur a été acheté
dispose des pièces de rechange.
♦Bien vouloir s’adresser au distributeur local pour des pièces de
rechange si nécessaire.
♦Toujours couper l’eau et dissiper la pression avant de réparer
le mitigeur.
REMARQUE : entretien des garnitures
Instructions de nettoyage :
N’utiliser qu’un chiffon humide pour nettoyer et polir toutes les manettes
et ornementations décoratives. L’utilisation de pâte à polir, de détergents,
de produits nettoyants abrasifs, de solvants organiques ou d’acide peut
endommager ces pièces. L’utilisation d’autre chose qu’un chiffon
humide annulera la garantie !
Garnitures spéciales : les garnitures contenant de la porcelaine ou
une autre substance similaire ne sont pas acceptables dans les lieux
publics ou les établissements commerciaux. La pose de telles garnitures
se fait aux risques de l’utilisateur !
Pour toute question ou problème
concernant les produits Price
Pfister, s’adresser au distributeur ou
point de contact local Price Pfister.
7
FRANÇAIS
11B
11A
11C
11D
11E
8A
8C
10B
8D
8E
8F
8G
8H
9C
9A
9F
9B
9H
9G
9E
9D
9J
9D 9A
9J
9G
9E
