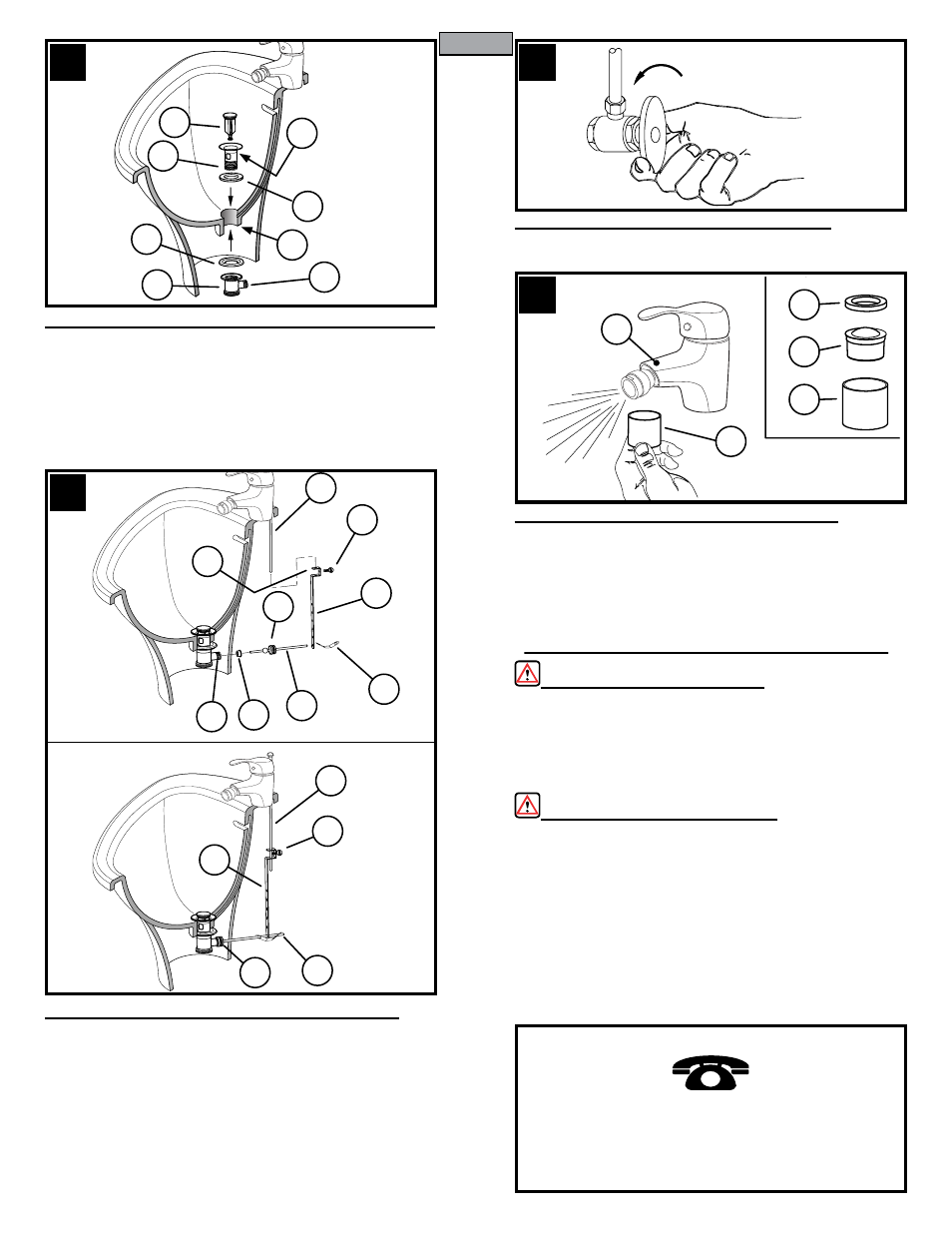

8 INSTALACIÓN DEL CONJUNTO DE VACIADO RÁPIDO
Quite el tapón (8A) y aplique masilla de plomería al lado inferior de la
brida (8D) y a todas las roscas. Inserte el cuerpo del drenaje (8B) y
la arandela (8C) a través del agujero del bidet (8E). Desde abajo del
bidet, coloque la arandela (8F) en el fondo del agujero del bidet (8E) y
atornille el cuerpo inferior (8G) firmemente al cuerpo del drenaje (8B).
No apriete demasiado y asegúrese de que la abertura de la barra de
bola (8H) quede hacia atrás del bidet. Inserte el tapón (8A) a través
de la abertura del cuerpo del drenaje.
9 AJUSTE DE LA BARRA DE VACIADO RÁPIDO
Inserte la barra de bola (9A) y la arandela de bola (9B) en la abertura para
la barra de bola (9C). Coloque la tuerca de sujeción (9D) en la barra de
bola (9A) y apriétela firmemente en la abertura para la barra de bola (9C).
Con la barra de levantamiento (9E) en posición sobre el grifo, inserte la
banda de la barra de levantamiento (9F) y reténgala con el tornillo de
mariposa (9G). Inserte un agujero de la presilla de resorte (9H) en la barra
de bola (9A). Guíe la barra de bola (9A) a través de uno de los agujeros
en la banda de levantamiento (9J) y sujétela con el segundo agujero en la
presilla de resorte (9H). Ajuste la altura de la barra de levantamiento (9E)
aflojando el tornillo de mariposa (9G) y reposicionándolo firmemente.
11 ENJUAGUE Y LIMPIEZA DEL AIREADOR
Una vez completada la instalación, quite el aireador (11A) del surtidor
(11B). Abra las válvulas de suministro de agua y abra las llaves el grifo.
Deje correr el agua caliente y el agua fría por lo menos un minuto
cada una hasta haber eliminado todas las materias extrañas de las
cañerías. Mientras el agua corre, verifique que no existan fugas. Para
limpiar el aireador levante y retire la pieza insertada (11C) y el filtro
(11D) del cesto del aireador (11E). Enjuague y reinstale las piezas.
PRECAUCIÓN: Mantenimiento
DESENSAMBLE
♦ Puede encontrar repuestos en la tienda donde compró el
grifo.
♦ Sírvase contactarse con su distribuidor locales si necesita
piezas de reemplazo.
♦ Cierre el agua y alivie la presión antes de trabajar en el grifo.
NOTA: Cuidado de las molduras
Instrucciones de limpieza:
Sólo use un paño suave humedecido con agua para limpiar y pulir
todas las manijas y acabados ornamentales. El uso de sacabrillos,
detergentes, limpiadores abrasivos, solventes orgánicos o ácido podría
causar daños. ¡El uso de cualquier otro material que no sea un paño
suave húmedo anulará nuestra garantía!
Moldura especial:
Las molduras que contienen porcelana u otras substancias similares no
son aceptables para áreas públicas o uso comercial. ¡El uso de dichas
molduras será por cuenta y riesgo del usuario!
10 FUNCIONAMIENTO INICIAL DEL GRIFO
Abra los suministros de agua caliente y fría, y verifique que no haya
fugas arriba y debajo del fregadero.
En caso de cualquier pregunta o problema
con respecto a los productos Price Pfister,
comuníquese con su distribuidor local o
punto de contacto de Price Pfister.
