Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos
a pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este grifo es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Comuníquese con su distribuidor local si tiene alguna pregunta sobre este producto.
1 ANTES DE PROCEDER:
ADVERTENCIA: Lea todas las instrucciones antes de
proseguir. ¡Price Pfister recomienda llamar a un profesional si
tiene dudas sobre la instalación de este producto!
Este producto debe instalarse de acuerdo con todos los códigos locales y estatales
de plomería y construcción.
2 CIERRE DEL AGUA:
Localice las cañerías de entrada del agua y cierre las válvulas de
suministro. Generalmente se encuentran cerca del medidor de agua.
3 PREPARACIÓN DE LA SUPERFICIE:
Se requiere una presión mínima de agua de 137,89 KPascales [20 PSI]
para obtener un rendimiento óptimo de su nuevo grifo monomando
para bidet Price Pfister. Tenga las herramientas básicas listas para
quitar la válvula antigua. Si está reemplazando un grifo existente,
desconecte el antiguo y limpie la superficie de montaje.
4 HERRAMIENTAS RECOMENDADAS:
Para la instalación en cañerías de hierro:
♦ Destornillador Phillips ♦ Llave ajustable
♦ Llave para tubos
♦ Cinta para plomero de PTFE
♦ Sellador de roscas ♦ Destornillador ranurado
Podrían necesitarse otras herramientas.

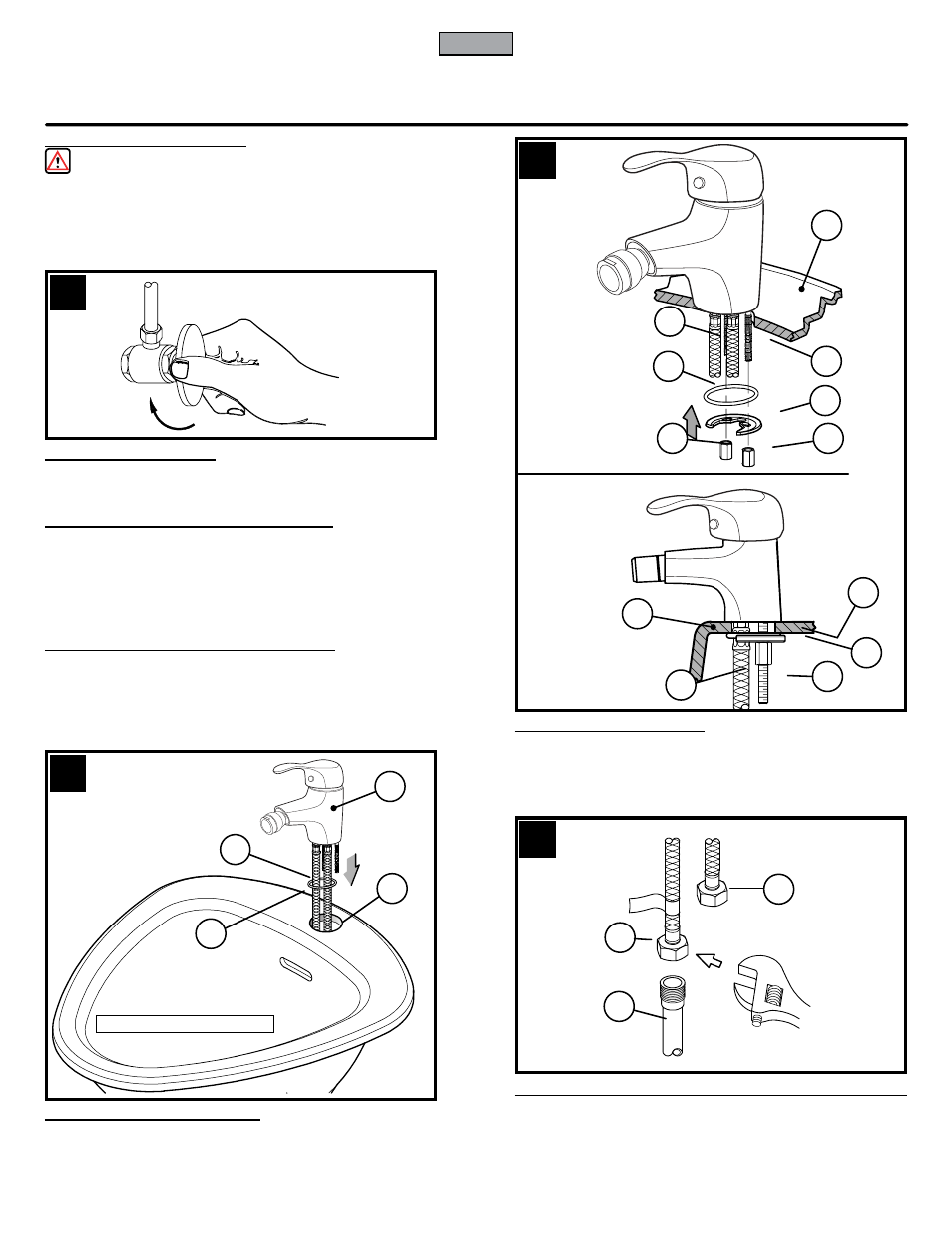

5 INSTALACIÓN DEL GRIFO
Inserte el anillo en O (5B) a través de los tubos de suministro del grifo
(5A). Inserte los tubos de suministro del grifo (5A) y el anillo en O
(5B) a través del agujero en el bidet (5D). Alinee el cuerpo del grifo
(5C) a la posición deseada.
6 SUJECIÓN DEL GRIFO
Desde abajo del bidet, introduzca el anillo en O (6A) y la arandela de
sujeción (6B) sobre los tubos de suministro (6C) y los tornillos de sujeción
(6D). Enrosque las tuercas de sujeción (6E) a los tornillos de sujeción
(6D) hasta que el grifo esté firmemente sujeto al lavatorio (6E).
7 CONEXIÓN DE LAS LÍNEAS DE SUMINISTRO DE AGUA
Conecte la cañería de suministro de agua caliente (7A) al conector de
entrada de agua cliente (7B) indicado con la etiqueta roja. Asegúrese
de mantener fijo el conector de entrada del grifo (7B) mientras aprieta
la cañería de suministro. Apriétela con la llave hasta sellar. Repita
para el suministro de agua fría (7C).
Se muestra el Modelo E23-AMFC
4
ESPAÑOL
5B
5A
6A
7B
7C 5D
5C
6C
6D
6B
6C
6E
6F
7A
6E
6D
6B
6E
6F
