Merci d’avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l’usine pour offrir
une longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce mitigeur à l’aide d’un
outillage de base et de nos illustrations très claires. Pour toute question concernant ce produit, contacter le distributeur local.
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions
avant de procéder à l’installation. Price Pfister recommande de faire
appel à un professionnel en cas d’incertitude quant à l’installation
de ce produit !
Ce produit doit être posé en respectant l’ensemble des réglementations locales et
nationales en matière de plomberie et de construction.
2
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se
trouvent généralement à côté du compteur d’eau.
3 PRÉPARATION DE LA SURFACE
Une pression d’eau d’au moins 137,89 kPa [20 PSI] est nécessaire pour
optimiser les performances du mitigeur pour bidet Price Pfister. Avoir
l’outillage de base à portée de la main pour déposer l’ancien robinet. En
cas de remplacement d’un robinet existant, le débrancher et nettoyer
soigneusement la surface de montage.
4 OUTILLAGE RECOMMANDÉ
Pose sur tuyauterie en fonte :
♦ Tournevis cruciforme ♦ Clй а molette
♦ Clé serre-tube ♦ Ruban PTFE de plombier
♦ Mastic d’étanchéité de filetage ♦ Tournevis plat
Certains autres outils peuvent s’avérer nécessaire.

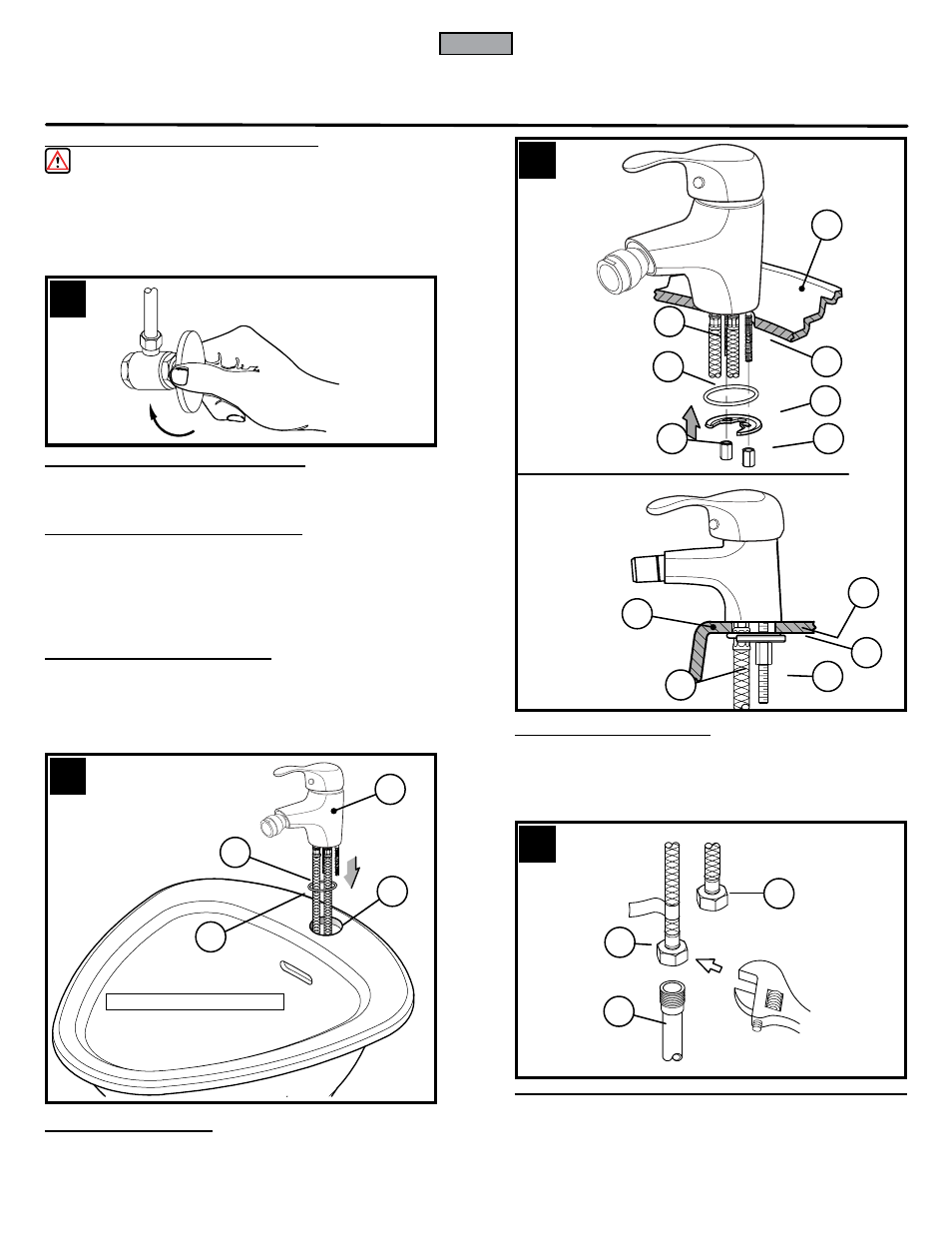

5 POSE DU MITIGEUR
Glisser le joint torique (5B) sur les tubes d’arrivée (5A) du mitigeur.
Insérer ces tubes (5A) et ce joint (5B) dans le trou (5D) du bidet. Aligner
le corps du mitigeur (5C) dans la position désirée.
6 FIXATION DU MITIGEUR
Depuis le dessous du bidet, glisser le joint torique (6A) et la rondelle
de serrage (6B) sur les tubes d’arrivée (6C) et les vis de serrage (6D).
Visser les écrous de serrage (6E) sur les vis de serrage (6D) jusqu’à
ce que le mitigeur soit solidement fixé au bidet (6F).
7
5
6
7 RACCORDEMENT DES TUYAUX D’ARRIVÉE D’EAU
Raccorder le tuyau d’arrivée d’eau chaude (7A) au raccord
correspondant (7B) identifié par un indicateur rouge. Veiller à bloquer
le raccord d’arrivée (7B) du mitigeur tout en serrant le tuyau d’arrivée.
Serrer avec une clé jusqu’à ce que l’étanchéité soit obtenue. Répéter
l’opération pour l’arrivée d’eau froide (7C).
Modèle E23-AMFC représenté
