Gracias por haber comprado este producto Price Pfister.
Todos los productos Price Pfister están diseñados
cuidadosamente y son sometidos a pruebas en la fábrica
para ser utilizados sin problemas bajo condiciones normales.
Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si
usted tiene cualesquiera preguntas con respecto a este
producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente
todas las instrucciones. Price Pfister recomienda llamar a
un profesional si no se está seguro acerca de cómo instalar
este producto. Este producto debe instalarse de acuerdo
a los códigos de plomería y de construcción locales y
estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre
las válvulas de suministro de agua. Generalmente se
encuentran debajo del fregadero o cerca del medidor de
agua. Si se trata de un reemplazo de grifo, quite el grifo
viejo y limpie completamente la superficie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE
En caso de presiones de ejercicio superiores a 5 BAR (75
PSI), se aconseja el uso de un reductor de presión. Antes
de efectuar el montaje, se aconseja vaciar las tuberías del
agua caliente y fría para evitar que suciedad y pequeñas
impurezas comprometan el funcionamiento del grifo.

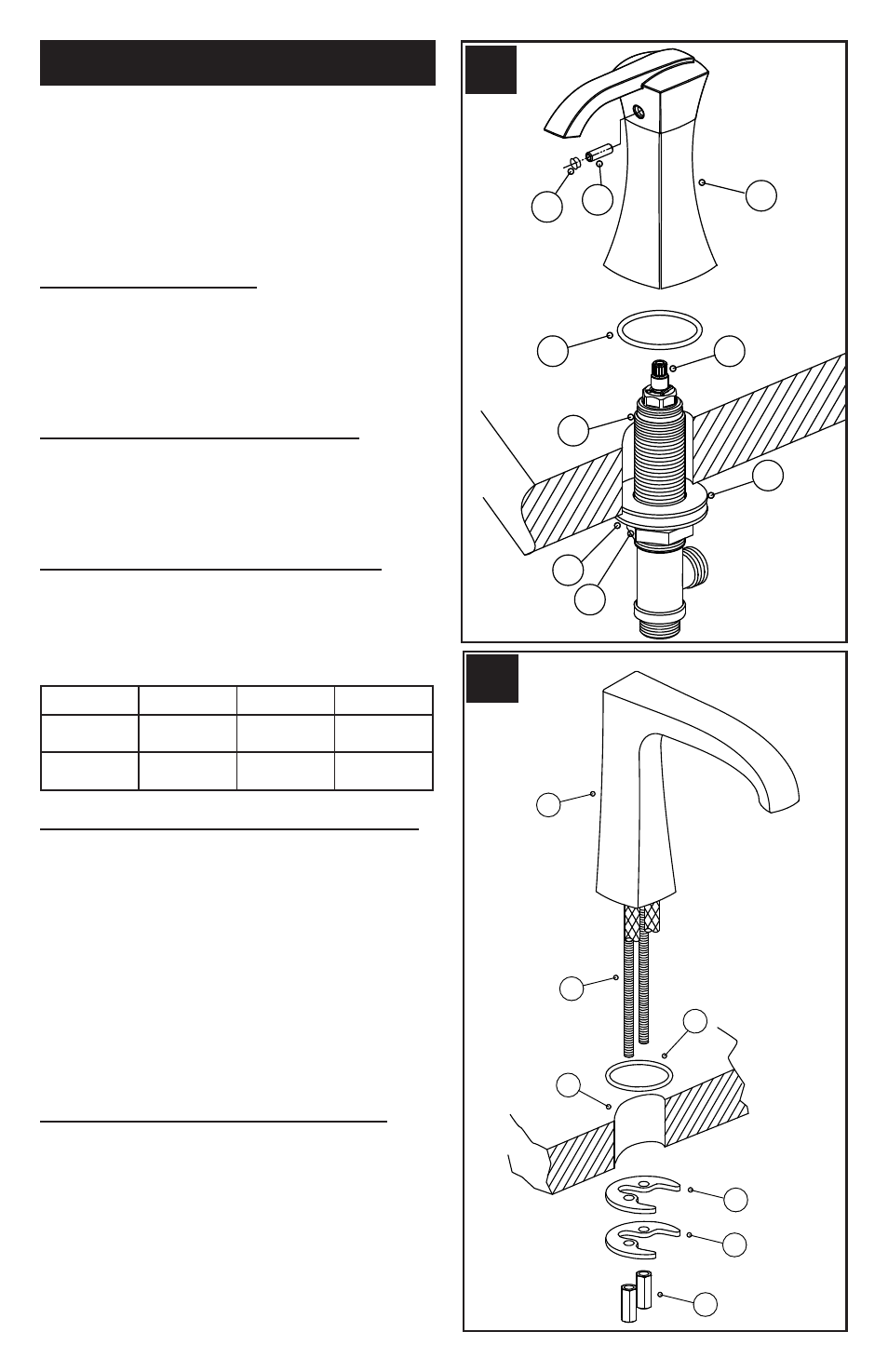

4 INSTALACIÓN DE LAS VÁLVULAS (Fig. A)
Coloque la arandela de hule (1), la arandela metálica (2)
y la tuerca de montaje (3) sobre el cuerpo de válvulas (4).
Introduzca el cuerpo de válvulas (4) por debajo del lavabo
a través de los orificios de montaje. Por la parte de arriba,
coloque la base del sello (6) sobre el cuerpo de válvulas
(4). Fije los cubos de las manijas (7) a los vástagos de las
válvulas (8) y apriete los tornillos de ajuste (9) con una
llave hexagonal. Asegúrese de que las válvulas estén
en la posición de “Cerrado”. Fije el botón ornamental
(10). Apriete la tuerca de montaje (3) hasta que la parte
inferior de los cubos de las manijas (7) queden al ras de la
superficie del lavabo. Para quitar las manijas, proceda a la
inversa siguiendo estos pasos.
5 INSTALACIÓN DEL SURTIDOR (Fig. B)
PlColoque la base del sello (1) contra la parte inferior del
cuerpo del surtidor (2). Con el cuerpo del surtidor (2) viendo
hacia adelante, introduzca los vástagos (3) con cuidado a
través del orificio central del lavabo (4). Fije el cuerpo del
surtidor (2) en su lugar colocando por debajo del lavabo
sobre los vástagos (3) la arandela de hule (5) y la arandela
metálica (6), así como las tuercas roscadas de montaje (7).
Precaución: ¡no apriete demasiado!
Alimentación Aconsejada Máxima Minima
Temperatura
agua caliente
65 Cº (150ºF) 80 Cº (175ºF) 15 Cº (60ºF)
Presión de
Ejercicio
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
