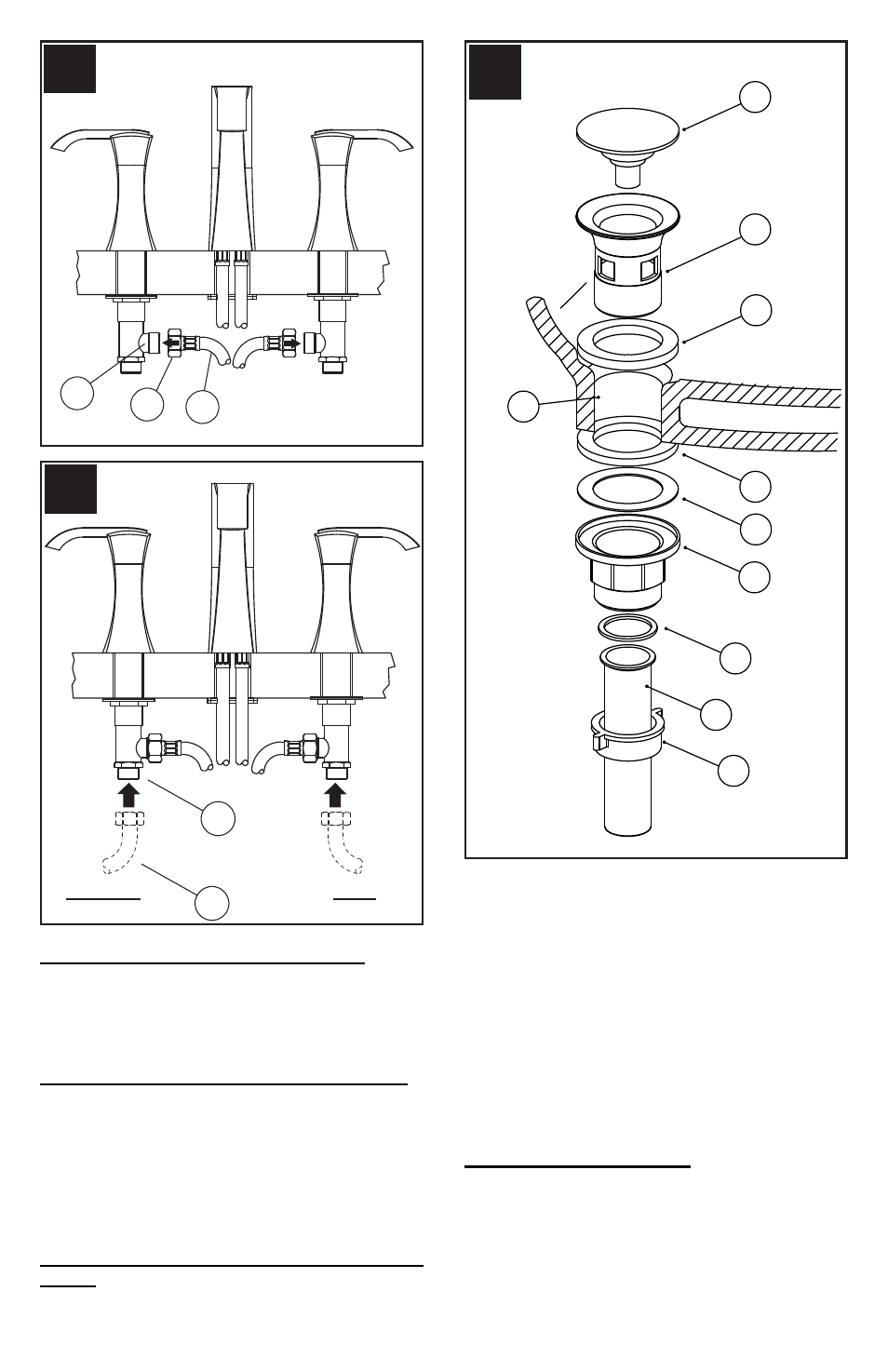

6 CONEXÕES DA MANGUEIRA (Fig.C)
Acessando por baixo da pia, aparafuse os acoplamentos
para a mangueira (1) nas entradas corpo do registro
(2), como mostra a figura. Curve as mangueiras (3) com
cuidado para caberem no espaço disponível.
7 CONEXÕES DA FONTE DE ÁGUA (Fig.D)
Conecte as linhas de abastecimento da água (8A) às
entradas do faucet (8B). As linhas de abastecimento da
água quente entram na entrada esquerda. As linhas de
abastecimento da água fria entram na entrada direita.
(As linhas de abastecimento não são incluídas). Siga por
favor as instruções do fabricante ao instalar as linhas de
abastecimento.
8 INSTALAÇÃO DO CORPO DO DRENO
(Fig.E)
Pode-se instalar o flange (1) com ou sem a gaxeta de
C
1 3
2
C
HOT COLD
C
1
2
D
E
3
1
8
9
2
7
4
5
6
10
QUENTE FRIO
borracha (2). Para instalação do flange (1) sem gaxeta de
borracha, aplique uma pequena quantidade de massa de
vedação hidráulica sob o flange (1) e ao redor do furo para
o dreno (3). Insira o flange (1) no furo para o dreno (3).
Acessando por baixo, coloque a arruela de borracha (4)
e a arruela redonda (5) deslizando-as até a face inferior
do flange (1). Aparafuse a contraporca de fixação (6)
até assentar a arruela de borracha (4) firmemente dentro
do furo para o dreno (3). Remova a massa de vedação
hidráulica em excesso. Desça o obturador (7) dentro do
flange (1). Coloque tanto a arruela (8) como o tubo de
drenagem (9) sob a contraporca de fixação (6) e prenda
apertando a porca (10).
9 ATIVAÇÃO DA UNIDADE
Ligue as alimentações de água quente e fria, verificando a
existência de vazamentos acima da pia e embaixo.
