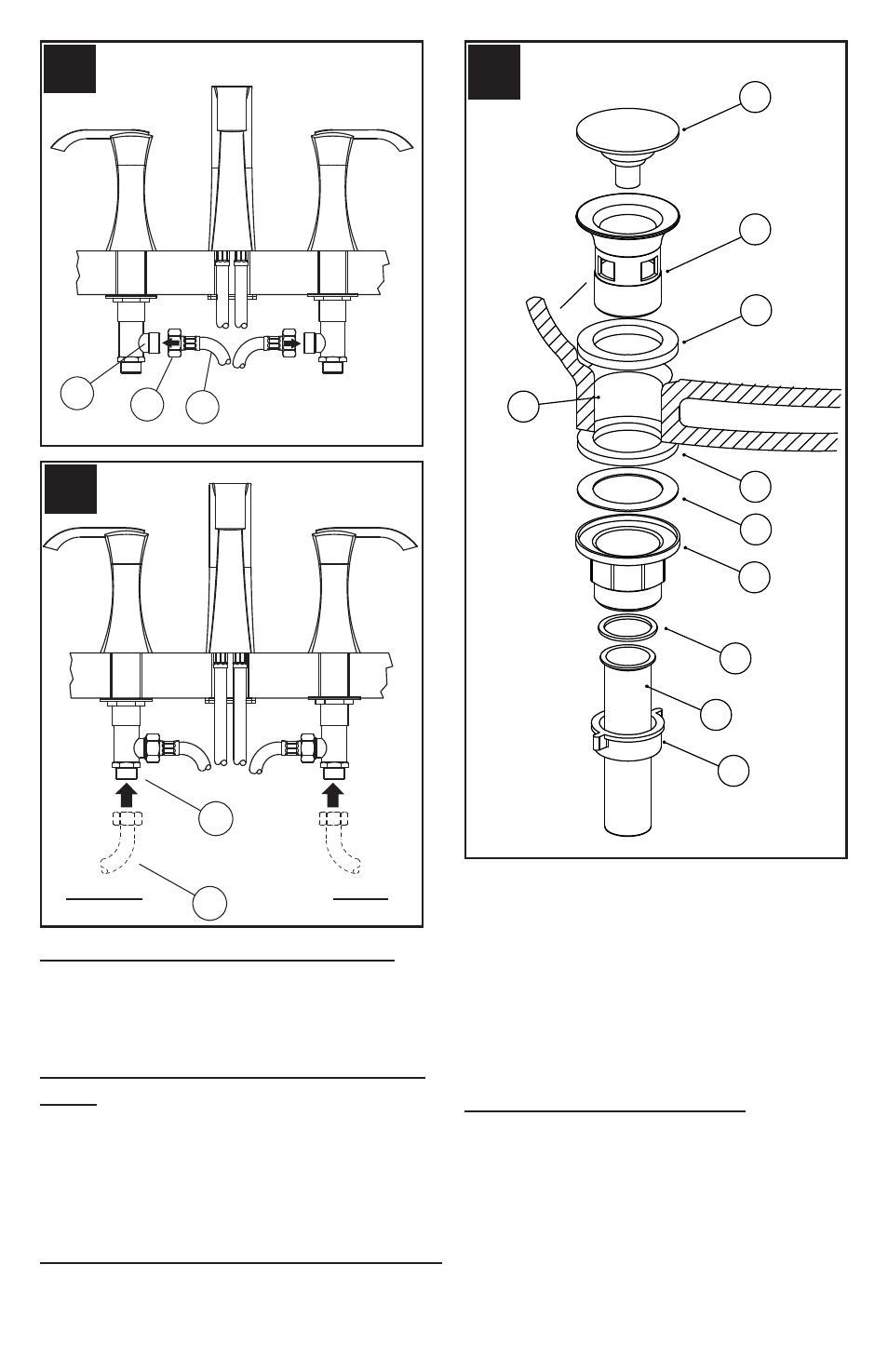

6 CONNEXIONS DES CONDUITES (fig. C)
À partir du dessous du lavabo, insérez les raccords pour
tuyau souple (1) aux entrées du corps (2) tel qu'indiqué. Pliez
soigneusement les conduites (3) pour qu'elles entrent dans
l'espace disponible.
7 RACCORDEMENTS DES ARRIVÉES D’EAU
(fig. D)
Reliez l’arrivée d’eau (8A) aux entrées du robinet (8B).
Les canalisations d’alimentation d’eau chavole entrent á
l’admission gauche. Les canalisations d’alimentation d’eau
froide entrent á l’admission droite.(Tuyaux d’arrivée d’eau ne
sont pas incluses.) Veuillez suivre les instructions du fabricant
quand installant les robinets d’arrivée.
8 INSTALLATION DU CORPS DU DRAIN (fig. E)
La bride (1) peut être installée avec ou sans le joint
d'étanchéité en caoutchouc (2). Si la bride (1) est installée
sans le joint d'étanchéité en caoutchouc, appliquez une petite
bille de mastic à plomberie sous la bride (1) et autour de
l'ouverture du drain (3). Insérez la bride (1) dans l'ouverture
du drain (3). À partir du dessous, faites glisser la rondelle
en caoutchouc (4) et la rondelle (5) sur la base de la bride
(1). Vissez le contre-écrou (6) jusqu'à ce que la rondelle
de caoutchouc (4) soit bien assise fermement à l'intérieur
de l'ouverture du drain (3). Retirez le mastic de plomberie
en trop. Placez le bouchon (7) dans la bride (1). Placez
la rondelle (8) et le tube du drain (9) en dessous du contre-
écrou (6) et fixez-le tout en serrant l'écrou (10).
9 MISE EN MARCHE DE L'UNITÉ
Ouvrez l'alimentation d'eau chaude et d'eau froide et faites
l'inspection pour les fuites au-dessus et en dessous la
cuve.
C
1 3
2
C E
3
1
8
9
2
7
4
5
6
10
HOT COLD
C
1
2
D
CHAUDE FROID
