Wa t l o w S é r i e F 4 I n t r o d u c t i o n ■ 1 . 1
Chapitre un : Introduction
Vue d'ensemble
Entrées et sorties

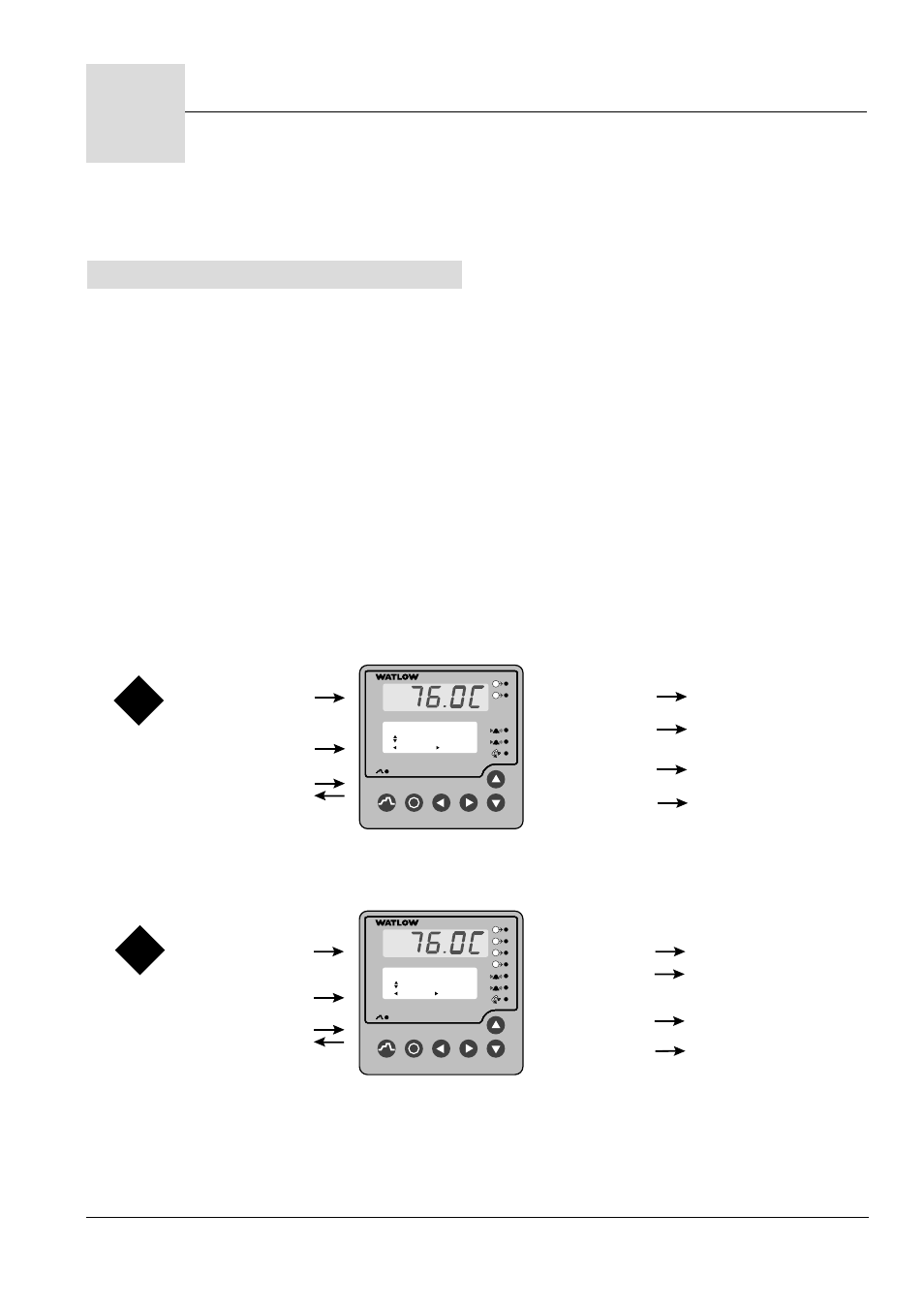

Figure 1.1a — Entrées et sorties à un seul canal de la série F4 (F4S_ - _ _ _ _ - _ _ _ _ ).
Figure 1.1b — Entrées et sorties à deux canaux de la série F4 (F4D_ - _ _ _ _ - _ _ _ _ ).
2 sorties d'alarme
1 entrée/sortie de
communication
3 entrées
analogiques
universelles
F 4
1
2
i
1B
2A
2B
1A
…Alarm 2 PC bas_____
3 2 ° C
Réglage valuer
Précéd suiv 4 entrées
numériques
4 sorties
de régulation
2 sorties de
retransmission
(optionnelles)
8 sorties
numériques
2
Canal
double
2 sorties de
retransmission
(optionnelles)
1 entrée
analogique
universelle
(2 optionnelles)
4 entrées
numériques
1 entrée/sortie
de communication
F 4
1
2
i
1B
1A
…Alarme 1 Ecart bas
– 1 ° C
Réglage valuer
Précéd suiv.
2 sorties
de régulation
2 sorties d'alarme
8 sorties
numériques
1
Canal
unique
Les régulateurs industriels par rampe 1/4 DIN série F4
de Watlow sont faciles à configurer, à programmer et à
utiliser dans les applications de traitement à rampe-et-
palier les plus exigeantes. La série F4 comprend les
dispositifs suivants :
• afficheur LCD haute résolution sur quatre lignes
• programmation guidée par logiciel
• microprocesseur à 16 bits
• 256 pas de rampe possibles en 40 profils maximum
possibles à nommer
• six types de pas
• huit sorties événement programmables, régulation
de compresseur, amplification de
chauffage/refroidissement et choix de mise hors
tension
• horloge en temps réel.
1
