Reelcraft Series TW5000 Welding Hose Reels - Manual (Page 9)

Sèrie TW5000 Dèvidoirs doubles pour soudage
www.reelcraft.com Page 9
31
37
36
34
33
32
11
1
2
3
4
6
5
8
7
10
12
13
14
15
16
31
29
28 27
26 25
24
23
22
21
20
19
18
17
13
35
9

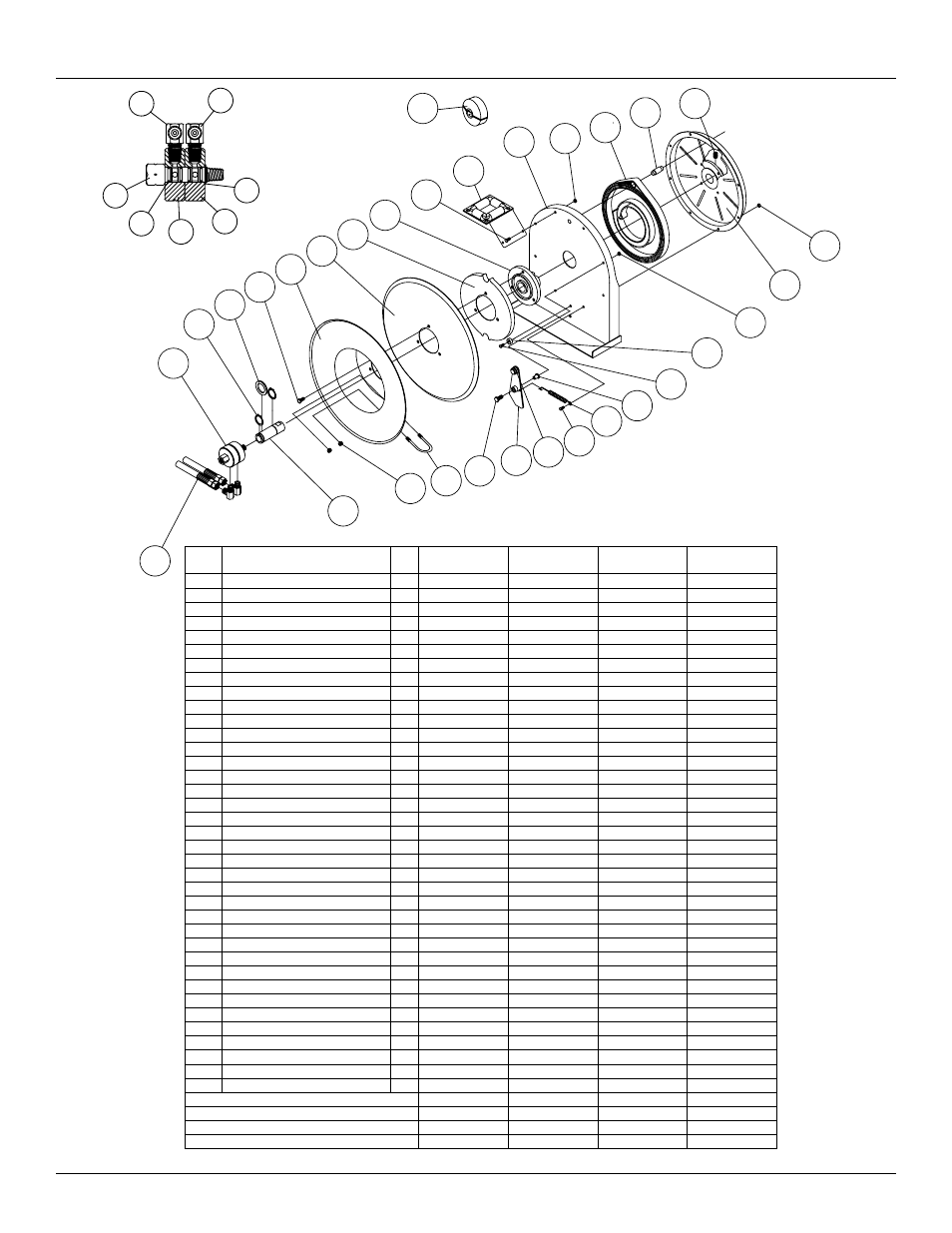

N° DE
RÉF
Description QTÉ TW5400 OLP TW5400 OLPT TW5425 OLP TW5425 OLPT
1 Ensemble de pivot de soudage 1 S260057-3 S260057-1 S260057-3 S260057-1
2 Circlip 1” 1 300031 300031 300031 300031
3 Rondelle d’espacement 2 300034 300034 300034 300034
4 Vis plastite autoperceuse 3 S295-102 S295-102 S295-102 S295-102
5 Poulie de dévidoir 1 260022 260022 260022 260022
6 Disque de poulie de dévidoir 1 500006 500006 500006 500006
7 Came de verrouillage 1 S500019 S500019 S500019 S500019
8 Tige de ressort 1 S260648 S260648 S260648 S260648
9 Vis de tôlerie 10-32 x 1/2” 2 300002 300002 300002 300002
10 Ensemble de bras de guidage et galet 1 S500107 S500107 S500107 S500107
11 Ensemble de butée de tuyau 1 Aucun Aucun A8-HR1004-3 A8-HR1004-3
12 Ensemble de socle 1 500101 500101 500101 500101
13 Écrou hexagonal 10-32 7 S300011 S300011 S300011 S300011
14 Ensemble de ressort d’entraînement 1 S504230 S504230 S504230 S504230
15 Goujon de logement de ressort 1 S261360 S261360 S261360 S261360
16 Vis de réglage 3/8-16 x 1/2” 1 300006 300006 300006 300006
17 Ensemble de logement de ressort et moyeu 1 S500103 S500103 S500103 S500103
18 Écrou nyloc 10-32 x 3/8” 1 S82-15 S82-15 S82-15 S82-15
19 Butée de verrouillage 1 S400021 S400021 S400021 S400021
20 Vis 10-24 x 3/8” 1 S32-136 S32-136 S32-136 S32-136
21 Bague de verrouillage 1 S400012 S400012 S400012 S400012
22 Ressort de verrouillage 1 S400018 S400018 S400018 S400018
23 Vis de tôlerie 10-32 x 3/8” 5 300001 300001 300001 300001
24 Joint torique 1 400020 400020 400020 400020
25 Ensemble de plaque de verrouillage 1 S400109 S400109 S400109 S400109
26 Vis de tôlerie 10-32 x 1” 1 300035 300035 300035 300035
27 Collier de tuyau à étrier fileté 1 3-117440 3-117440 3-117440 3-117440
28 Écrou nyloc 1/4-20 2 261650-1 261650-1 261650-1 261650-1
29 Arbre principal 1 602306 602306 602306 602306
30 Ensemble de tuyau 1 Aucun Aucun 601032-25 601031-25
31 Coude à 90° pour acétylène/carburant 1 S300090 S300090 S300090 S300090
32 Tige de pivot 1 260054 260054 260054 260054
33 Joint torique 4 300095 S314-14 300095 S314-14
34 Corps de pivot - acétylène 1 260056 260056 260056 260056
35 Corps de pivot - oxygène 1 260055 260055 260055 260055
36 Circlip 1 300087 300087 300087 300087
37 Coude à 90° pour oxygène 1 S300091 S300091 S300091 S300091
Diam. interne et longueur de tuyau Aucun Aucun 1/4” x 25’ 1/4” x 25’
Connexion d’entrée de dévidoir 1/4” FPT 1/4” FPT 1/4” FPT 1/4” FPT
Pression de service maximum 200 PSI 200 PSI 200 PSI 200 PSI
Température de service maximum 210° F 210° F 210° F 210° F
