Reelcraft Series TW5000 Welding Hose Reels - Manual (Page 6)

Series TW5000 Carretes Dobles para Soldadura
Page 6 www.reelcraft.com

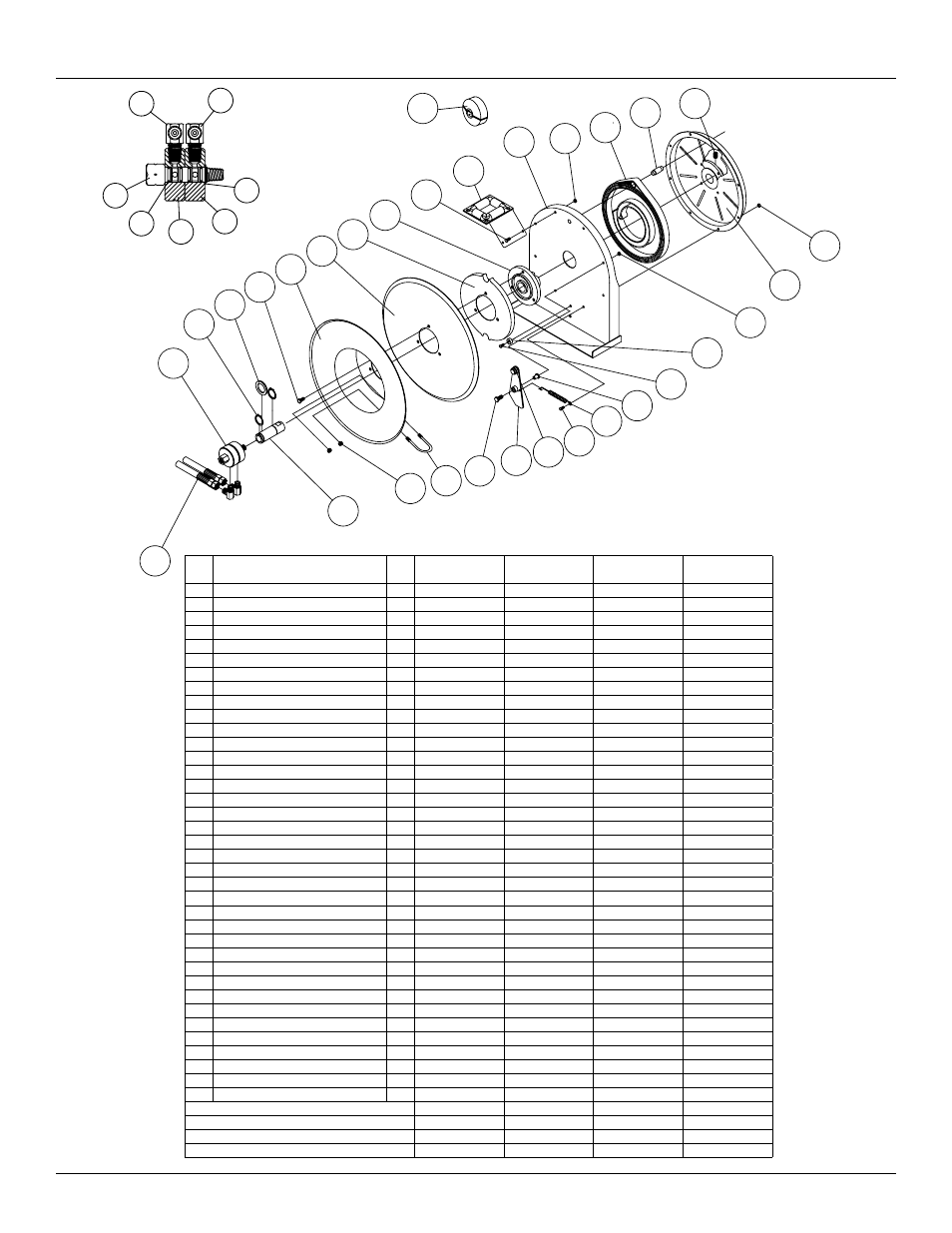

31
37
36
34
33
32
11
1
2
3
4
6
5
8
7
10
12
13
14
15
16
31
29
28 27
26 25
24
23
22
21
20
19
18
17
13
35
9
Ítem
N°
DESCRIPCIÓN
No.
Req TW5400 OLP TW5400 OLPT TW5425 OLP TW5425 OLPT
1 Eje Giratorio Ensamblado 1 S260057-3 S260057-1 S260057-3 S260057-1
2 Anillo de retención, 25.4 mm (1”) 1 300031 300031 300031 300031
3 Arandela espaceadora 2 300034 300034 300034 300034
4 Tornillo autorroscante Plastite 3 S295-102 S295-102 S295-102 S295-102
5 Roldana del carrete 1 260022 260022 260022 260022
6 Disco de roldana del carrete 1 500006 500006 500006 500006
7 Leva de retención 1 S500019 S500019 S500019 S500019
8 Eje del resorte 1 S260648 S260648 S260648 S260648
9 Tornillo para metales, 10-32 x 1/2” 2 300002 300002 300002 300002
10 Conjunto de brazo guía y rodillo 1 S500107 S500107 S500107 S500107
11 Conjunto de tope de manguera 1 Ninguno Ninguno A8-HR1004-3 A8-HR1004-3
12 Conjunto de base 1 500101 500101 500101 500101
13 Tuerca hexagonal, 10-32 7 S300011 S300011 S300011 S300011
14 Conjunto de resorte de accionamiento 1 S504230 S504230 S504230 S504230
15 Perno de la caja de resorte 1 S261360 S261360 S261360 S261360
16 Tornillo de fijación, 3/8-16 x 1/2” 1 300006 300006 300006 300006
17 Conjunto de caja de resorte y cubo 1 S500103 S500103 S500103 S500103
18 Tuerca Nyloc, 10-32 x 3/8” 1 S82-15 S82-15 S82-15 S82-15
19 Tope de retención 1 S400021 S400021 S400021 S400021
20 Tornillo, 10-24 x 3/8” 1 S32-136 S32-136 S32-136 S32-136
21 Buje de retención 1 S400012 S400012 S400012 S400012
22 Resorte de retención 1 S400018 S400018 S400018 S400018
23 Tornillo para metales, 10-32 x 3/8” 5 300001 300001 300001 300001
24 Arandela “O” 1 400020 400020 400020 400020
25 Conjunto de placa de retención 1 S400109 S400109 S400109 S400109
26 Tornillo para metales, 10-32 x 1” 1 300035 300035 300035 300035
27 Brida en U para manguera 1 3-117440 3-117440 3-117440 3-117440
28 Tuerca Nyloc, ¼-20 2 261650-1 261650-1 261650-1 261650-1
29 Eje principal 1 602306 602306 602306 602306
30 Manguera Ensamblada 1 Ninguno Ninguno 601032-25 601031-25
31 Codo a 90° (acetileno / combustible) 1 S300090 S300090 S300090 S300090
32 Vástago de rótula 1 260054 260054 260054 260054
33 Arandela “O” 4 300095 S314-14 300095 S314-14
34 Cuerpo de rótula - Acetileno 1 260056 260056 260056 260056
35 Cuerpo de rótula - Oxígeno 1 260055 260055 260055 260055
36 Anillo de retención 1 300087 300087 300087 300087
37 Codo a 90° (oxígeno) 1 S300091 S300091 S300091 S300091
Diámetro interior y longitud de la manguera Ninguno Ninguno 1/4” x 25’ 1/4” x 25’
Conexión de entrada al carrete 1/4” FPT 1/4” FPT 1/4” FPT 1/4” FPT
Presión máxima de operación 200 PSI 200 PSI 200 PSI 200 PSI
Temperatura máxima de operación 210° F 210° F 210° F 210° F
