Série D9000 Enrouleur de Tuyau Manuels
Page 8 www.reelcraft.com

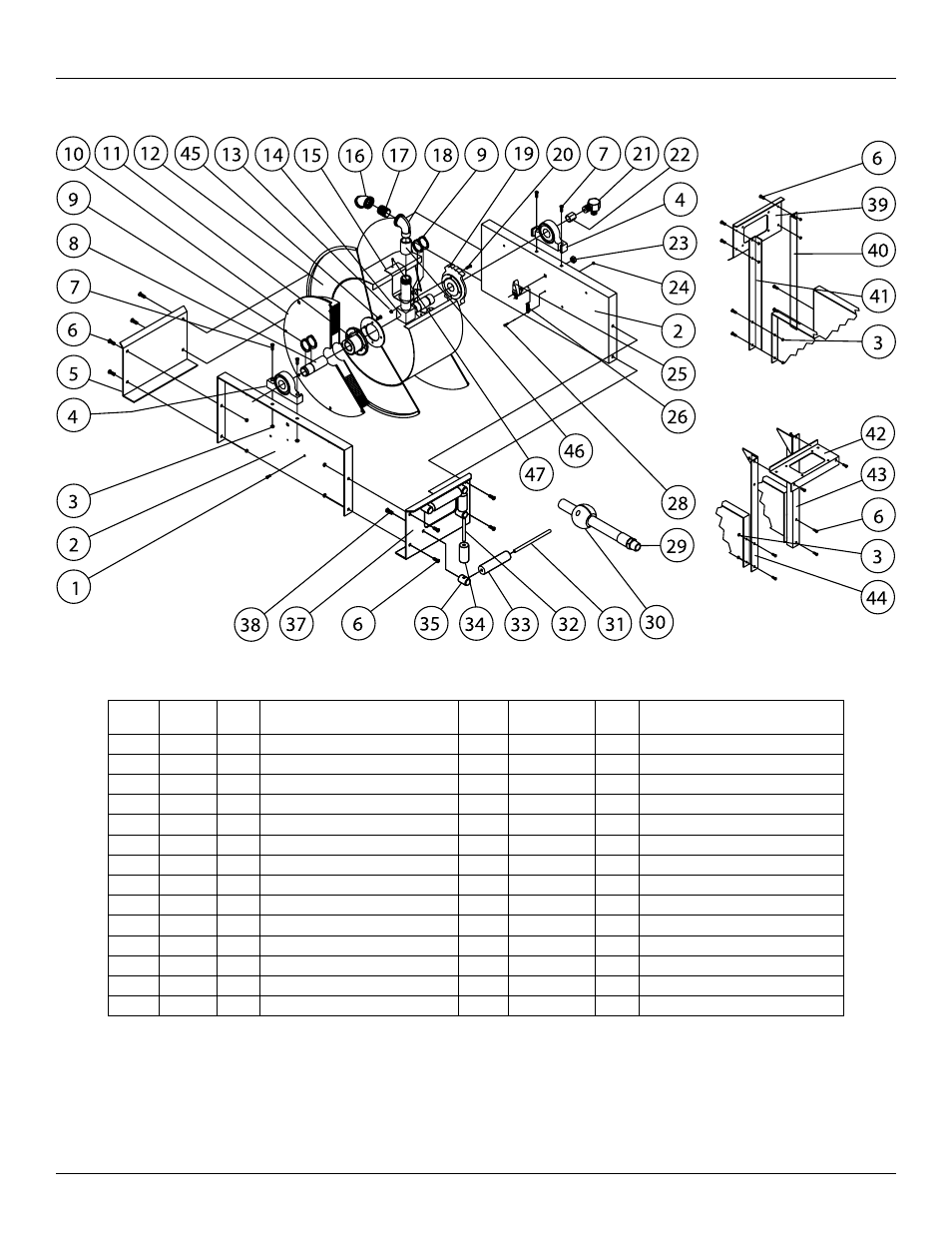

Article
#
N°de
pièce
N°
requis
Déscription
Article
#
N°de
pièce
N°
requis
Déscription
1 S2-41 4 1/4-20 x 1/2” vis hexagonale 20 S2-42 4 1/4-20 x 5/8” vis hexagonale
2 270009 2 Cadre latéral 23 S280-8 1 1/2-20 écrouà embase hexagonal
3 S281-6 12 3/8-16 écrou a embàse 24 S82-15 1 10-32 x 3/8” écrou Nyloc
4 270058 2 Hexagonal support 25 600018 1 Assemblage de cliquet
6 S44-2 8 3/8-16 x 5/8” vis à métaux 26 260067 1 Ressort de loquet
7 S44-8 4 3/8-16 x 1 3/4” vis 28 S393-2 1 10-32 vis à épaulement
8 270060 1 Arbre de support 31 270016 2 Bronche de guide à molette-longue
9 S140-31 6 Dispositif de retenue 32 270015 2 Bronche de guide à molette-courte
10 270105 1 Assemblage de ressort et boîtier 33 262436-5.468 2 Tube de guide à molette
11 270002 1 Mandrin de ressort 34 262436-2.968 2 Tube de guide à molette
13 S281-4 8 1/4-20 écrouàembase 35 270014 4 Douille de guide à molette
14 270054 1 Hexagonal tuyau d’entrée 1 pouce 38 S2-51 4 5/16-18 x 1/2” vis hexagonale
15 270029 1 Support de tuyau de sortie 45 S328-29 4 Vis à tôle
19 270001 1 Moyeu en dent de scie 47 S32-136 1 #10 x 3/8” vis de tapement
