1. Les modèles désignés pour combustible sont codées avec le préfixe “F”
i.e., FD9400 OLP. Vérifiez le numéro sur la plaque d’enrouleur avant
d’installer.
2. N’utilisez pas les enrouleurs à pression plus haute ou aux températures
plus hauts que ce qui sont notés sur le dos de ce bulletin.
3. Enlevez toute tension du ressort avant de désassembler.
4. Le boîtier de moteur de ressort d’enrouleur est fermé de facon permanente.
Des tentatives d’enlever le moteur des ressort peuvent causer des blessures
sérieuses.
LA SÉCURITÉ
INSTALLATION: Le joint de pivot est emballé séparément dans le carton de l’enrouleur. Utilisez du ruban à téflon pour assurer un
cachet satisfaisant. Un raccord d’enrouleur flexible doit être utilisé entre l’entrée d’enrouleur de tuyau et la source
d’alimentation pour éviter le défaut d’alignement et le coincement. Des raccords inflexibles vont annuler la garantie.
La capacité de pression de tuyau d’entrée doit être la meme ou plus haute que celle de l’enrouleur. Consultez l’usine
pour le ressort correct our installer les enrouleur plus hauts que 16 pieds.
LUBRIFICATION: Le ressort de l’enrouleur et les paliers sont lubrifiés à vie en usine.
REMPLACEMENT
DE TUYAU:
1. Enroulez le tambour bridé dans le sens des aiguilles d’une montre (face au pivot) jusqu’ au ressort est bien serré.
2. Faites marche arrière 3 tours, et puis fermez au loquet le mécanisme.
3. Insérez le tuyau à travers le guide et le trou de la pièce d’espacement bridée.
4. Connectez le raccord de tuyau au joint de pivot, et fixez le tuyau avec des crampons.
RÉGLAGES: Pour régler la tension du ressort, ajoutez ou enlevez des tours de câble, un tour à la fois, jusqu’à l’obtention de la
tension désirée.
RÉPARATIONS: Des réparations étendues doivent être fait uniquement par un homme de service authorisé ou par l’usine pour éviter
le dommage qui peut annuler votre garantie. Enlevez toute tension de resort avant de désassembler.
MODIFICATION: Le mécanisme verrouillable de tuyau peut être enlevé pour des applications de tension continuelle.
Instructions D’Opération
Série D9000 Enrouleur de Tuyau Manuels
Basse pression numéros de modèle:
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Customer Service: 855-634-9109 • [email protected] • www.reelcraft.com
Page 7

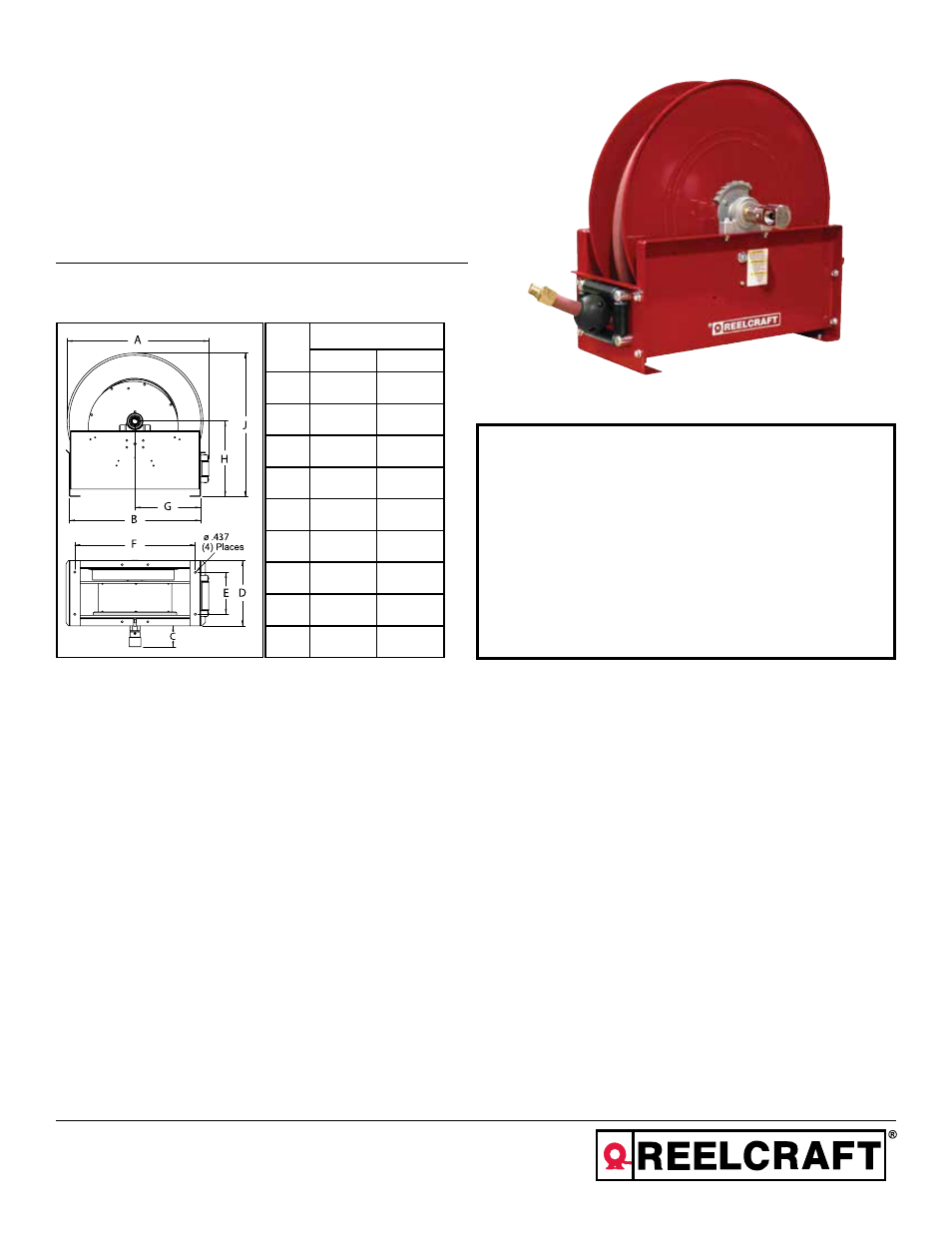

Dimensions
Index de taille #
1 2
A 26 1/4” 26 1/4”
B 24 1/8” 24 1/8”
C 4 3/4” 4 1/2”
D 12” 13 3/8”
E 7 3/4” 7 3/4”
F 22 1/4” 22 1/4”
G 12 1/4” 12 1/4”
H 13 7/8” 13 7/8”
J 26 3/8” 26 3/8”
Voir les diagrammes de la page 9 pour l’index de taille.
Form# 835-696 Rev: 4/2014
D9200 OLP D9305 OLP D9375 OLP D9450 OLP
D9275 OLP D9330 OLP D9399 OLP D9405 OLPBW
D9299 OLP D9340 OLP D9400 OLP D9465 OLPBW
D9300 OLP D9350 OLP D9430 OLP
